Номер по Госреестру СИ: 71944-18
71944-18 Анализаторы рентгенофлуоресцентные портативные
(TRACER 5i, S1 TITAN, CTX)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные портативные TRACER 5i, S1 TITAN, CTX (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах, а также в других твердых и жидких веществах и материалах.
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 1
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 2
Внешний вид.
Анализаторы рентгенофлуоресцентные портативные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 27.07.2024
Номер записи -
ID в реестре СИ - 397454
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор рентгенофлуоресцентный портативный S1 TITAN 600, Анализатор рентгенофлуоресцентный портативный S1 TITAN 300, Анализатор рентгенофлуоресцентный портативный S1 TITAN, TRACER 5i, S1 TITAN, CTX, TRACER 5i, SI TITAN, S1 TITAN, мод. 800, S1 TITAN, мод. 600, S1 TITAN, 600, S1 TITAN модификация 600, S1 TITAN мод. 800, S1 TITAN мод. 600, S1 TITAN 800, S1 TITAN 600, S1 TITAN 500, S1 TITAN 200, S1 Titan , модификация 600, S1 TITAN, 600,
Производитель
Изготовитель - Фирма "Bruker AXS Handheld Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 227
Выдано извещений - 0
Кол-во периодических поверок - 182
Кол-во средств измерений - 46
Кол-во владельцев - 76
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№1599 от 2018.07.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы рентгенофлуоресцентные портативные (TRACER 5i, S1 TITAN, CTX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71944-18 Анализаторы рентгенофлуоресцентные портативные (TRACER 5i, S1 TITAN, CTX) Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70911-18 Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК") Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Лазер-экспорт" (ООО "Лазер-экспорт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41184-09 01.09.2014 |
Анализаторы рентгенофлуоресцентные портативные, S1 TurboSD LE; S1 SORTER Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53193-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные портативные, S1 TITAN SPX, S1 TITAN SMX Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
71944-18 27.07.2024 |
Анализаторы рентгенофлуоресцентные портативные, TRACER 5i, S1 TITAN, CTX Фирма "Bruker AXS Handheld Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ЗРТО" (1513) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 36 | 1 | 3 | 30 | 0 | 26 | 2 | 24 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 1 | 0 | 13 | 0 | 6 | 0 | 6 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 27 | 6 | 15 | 0 | 12 | 4 | 8 | ||
| ООО "АЗ-И" (RA.RU.312199) | 44 | 2 | 0 | 44 | 0 | 21 | 0 | 21 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 0 | 12 | 0 | 3 | 0 | 3 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры лазерно-искровые эмиссионные ("ЭЛАНИК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
10928 | 11263 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
14010 | 11263 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8852 | 11263 |
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (ПО), позволяющим осуществлять сбор экспериментальных данных, сохранять полученные результаты, проводить корректировку встроенных в анализатор калибровочных характеристик.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BRUKERS1 |
|
Номер версии ПО (идентификационный номер ПО) |
2.0 и выше |
|
Цифровой идентификатор ПО |
- |
Анализаторы оснащены внешними программными обеспечениями, которые доступны для загрузки на сайте изготовителя www.bruker.com и устанавливаются на компьютер при запуске Bruker Toolbox:
-
- ПО Bruker Remote Ctrl позволяет удаленно управлять процессом измерения, сохранять полученные результаты, проводить корректировку встроенных в анализатор калибровочных характеристик;
-
- ПО Bruker Instrument Tools позволят получить доступ к экспериментальным данным, которые хранятся во встроенной памяти анализатора, сохранять полученные результаты в формате, доступном для просмотра с помощью Microsoft Excel и другого специализированного программного обеспечения, на жестком диске компьютера.
Уровень защиты программного обеспечения «Высокий» в соответствии Р 50.2.077-2014. Идентификационные данные внешних ПО анализаторов приведены в таблице 2.
Таблица 2 - Идентификационные данные внешних программных обеспечений
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Bruker Instrument Tools |
Bruker Remote Ctrl |
|
Номер версии ПО (идентификационный номер ПО) |
1.5 и выше |
4.0 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным портативным TRACER 5i, S1 TITAN, CTXГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация фирмы «Bruker AXS Handheld Inc», США
Поверка
Поверкаосуществляется по документу МП 190-251-2017 «ГСИ. Анализаторы рентгенофлуоресцентные портативные TRACER 5i, S1 TITAN, CTX. Методика поверки», утвержденному ФГУП «УНИИМ» 30 ноября 2017 г.
Основные средства поверки:
- стандартные образцы состава сталей легированных ГСО 8876-2007 (интервал аттестованных значений массовой доли элементов от 0,0023 % до 38 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0002 % до ±0,1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунке 1.
Изготовитель
Фирма «Bruker AXS Handheld Inc», США
Адрес: США, Kennewick, WA-USA
Телефон: +1(509) 783-98-5; факс.: +1(509) 735-96-96
Web-сайт: www.bruker.com
E-mail: hhsales@bruker-elemental.net, hhservice@bruker-elemental.net
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») Адрес: 4117342, г. Москва, ул. Обручева, д. 34/63, стр. 1
Телефон: +7 (495) 781-07-85
Web-сайт: www.melytec.ru
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Конструктивно анализаторы выполнены в едином корпусе, основными элементами конструкции которых являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика. В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор или SiPIN - кремниевый диодный детектор в зависимости от модели анализатора. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье. В модели TRACER 5i для защиты детектора от повреждения применяются защитные входные окна, в том числе армированные. Для защиты детектора от повреждения на других моделях применяется специальная сетка, установленная производителем на входном окне рентгеновского детектора. Защита детектора обеспечивает определение элементов без ухудшения погрешности в том числе на горячих поверхностях до 500 °С
В анализаторах реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта. Время измерения выбирается оператором от 0,5 до 999 с. Мощность эквивалентной дозы в любой точке на расстоянии 0,1 м от поверхности анализатора не более 1,0 мкЗв/ч.
Анализаторы оснащены встроенным компьютером с сенсорным цветным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель. Также данные могут передаваться с анализаторов с использованием Wi-Fi, Bluetooth. Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти анализаторов.
Встроенные калибровочные характеристики могут корректироваться пользователем. Для создания новых калибровочных характеристик используется дополнительное внешнее программное обеспечение EasyCal.
Анализаторы выпускаются следующих моделей: TRACER 5i, S1 TITAN модификации 200, 300, 500, 500S, 600, 800, CTX модификации 300, 500, 500S, 600, 800. Анализаторы отличаются диапазоном регистрируемых элементов, параметрами рентгеновской трубки, типом и быстродействием детектора, размерами (3, 5, 8) мм и количеством коллиматоров, установленными фильтрами и др. Анализаторы S1 TITAN и СТХ различных модификаций отличаются тем, что анализаторы СТХ выполнены в настольном исполнении.
Анализаторы TRACER 5i предназначены для измерения легких и тяжелых элементов от F до U на основе индивидуальных калибровочных характеристик, которые сохранены во встроенном программном обеспечении анализатора. Для просмотра спектра и коррекции спектральных наложений, качественного и количественного анализа и т.п. может использоваться дополнительное внешнее программное обеспечение Artax. Только на данной модели анализаторов измерения можно выполнить в вакууме или в атмосфере инертного газа.
Анализаторы S1 TITAN 800, S1 TITAN 600, CTX 600 и CTX 800 предназначены для измерения легких и тяжелых элементов от Mg до U на основе индивидуальных калибровочных характеристик, которые сохранены во встроенном программном обеспечении анализаторов. Температура анализируемой пробы для анализаторов S1 TITAN 800, S1 TITAN 600 при установленном камптоновом окне может достигать 500 °С.
Анализаторы S1 TITAN 500 и CTX 500 предназначены для измерения тяжелых элементов от Ti до U, а анализаторы S1 TITAN 500S и CTX 500S - для измерения элементов от S до U на основе индивидуальных калибровочных характеристик, которые сохранены во встроенном программном обеспечении анализаторов. Температура анализируемой пробы для анализаторов S1 TITAN 500, S1 TITAN 500S может достигать 500 оС.
Анализаторы S1 TITAN 300, CTX 300 предназначены для измерения тяжелых элементов от Cl до U на основе индивидуальных калибровочных характеристик, которые сохранены во встроенном программном обеспечении анализаторов. Температура анализируемой пробы для анализаторов S1 TITAN 300 может достигать 500 оС.
Анализаторы S1 TITAN 200 предназначены для измерения тяжелых элементов от Ti до U на основе индивидуальных калибровочных характеристик, которые сохранены во встроенном программном обеспечении анализаторов. Температура анализируемой пробы может достигать 500 оС.
Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
А
Б
В
Место нанесения знака поверки
к_____________________________________________________________________________

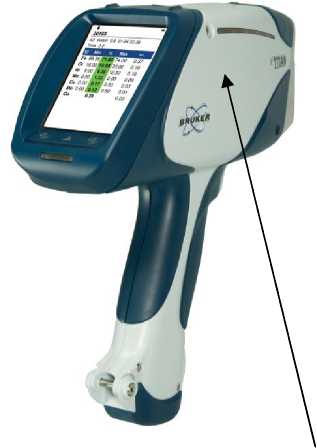

а) Модель S1 TITAN модификации 200, 300, 500, 500S, 600, 800

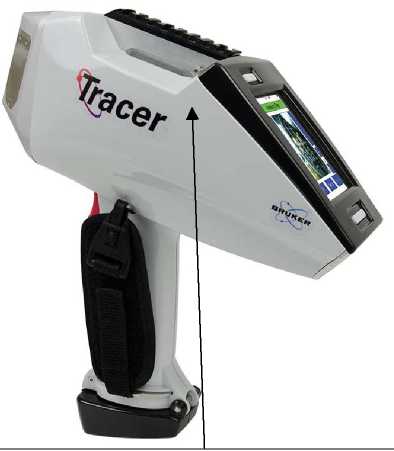

б) Модель TRACER 5i

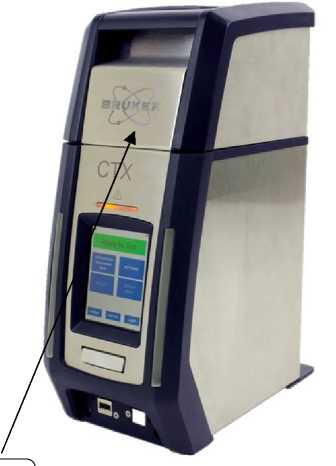

в) Модель CTX модификации 300, 500, 500S, 600, 800
Рисунок 1 - Общий вид средства измерений
Пломбирование конструкцией анализаторов не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор рентгенофлуоресцентный портативный |
TRACER 5i/ S1 TITAN/CTX |
1 шт. |
|
Программное обеспечение и заводская калибровка |
BRUKERS1 |
1 шт. |
|
USB/CD накопитель с видео о радиационной безопасности, ПО Bruker Toolbox, всеми руководствами по эксплуатации, демонстрационным ПО для S1 DATA TOOLS и утилитами |
1 шт. | |
|
Программное обеспечение для создания пользовательской калибровки EasyCal |
EasyCal |
опция |
|
Программное обеспечение для просмотра спектра, идентификации элементов, расчета интенсивностей, качественного и количественного анализа, наложения спектров и пр. |
Artax |
опция |
|
Образцы металлов и сплавов для настройки и проверки работоспособности анализатора |
- |
опция |
|
Зарядное устройство |
1 шт. | |
|
Аккумулятор |
2 шт. | |
|
Кабель электропитания |
1 шт. | |
|
Дополнительное окно |
5 шт. | |
|
Инструменты для крепления носовой части |
1 комплект | |
|
Стандартный коллиматор для Tracer 5i |
2 шт. | |
|
Набор фильтров и коллиматоров для Tracer 5i |
опция | |
|
Стойка для стационарной установки анализатора |
опция | |
|
Методика поверки |
МП 190-251-2017 |
1 экз. |
|
Чемодан |
- |
1 шт. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение | ||||||
|
Модели |
TRACER 5i |
S1 |
TITAN, CTX |
S1 TITAN | |||
|
800 |
600 |
500 |
500S |
300 |
200 | ||
|
Регистрируемые элементы |
от F до U |
от Mg до U |
от Mg до U |
от Ti до U |
от S до U |
от Cl до U |
от Ti до U |
|
Диапазон измерений массовой доли элементов, % |
от 0,10 до 99,9 | ||||||
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов для диапазонов*, %: | |||||||
|
от 0,10 до 0,50 включ. |
±50 |
±50 | |||||
|
св. 0,50 до 1,0 включ. |
±30 |
±30 | |||||
|
св.1,0 до 10,0 включ. |
±10 |
±10 | |||||
|
св.10,0 до 99,9 включ. |
±3 |
±5 | |||||
|
* При времени измерения не менее 15 с. | |||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристик |
Значение | ||||||
|
Модели |
TRACER 5i |
S1 TITAN, CTX |
S1 TITAN | ||||
|
800 |
600 |
500 |
500S |
300 |
200 | ||
|
Задаваемое время измерения, с |
от 0,5 до 999 |
от 1 до 999 | |||||
|
Максимальное напряжение на рентгеновской трубке, кВ |
50 |
40 | |||||
|
Максимальная температура анализируемого образца, оС |
150 |
500* |
500 | ||||
|
Параметры электрического питания: | |||||||
|
- напряжение постоянного тока, В |
7,2 | ||||||
|
Габаритные размеры, см, не более | |||||||
|
- высота |
29,5 |
35 | |||||
|
- ширина |
9,4 |
14 | |||||
|
- длина |
27,3 |
25 | |||||
|
Масса, кг, не более |
1,9 |
1,5 | |||||
|
Условия эксплуатации: | |||||||
|
- температура окружающей среды, °С |
от |
10 до +50 | |||||
|
- относительная влажность, %, не более |
95 | ||||||
|
* Для модели S1 TITAN в комплекте с камптоновым окном. | |||||||
