Принцип действия нивелиров лазерных ротационных Spectra Precision UL633 заключается в создании непрерывной горизонтальной или вертикальной лазерной плоскости, относительно которой производятся измерения. Кроме того, нивелиры лазерные ротационные Spectra Precision UL633 имеют возможность создания лазерного луча, направленного перпендикулярно к задаваемой лазерной плоскости. Лазерный светодиод совмещён с вертикальной осью нивелиров и с центром оси вращения полупрозрачной пентапризмы, через которую наружу передаётся лазерный луч в прямом направлении и с поворотом на 90°. Видимая лазерная плоскость образуется за счёт вращения пентапризмы, приводимой в движение электромотором. Встроенный электронный компенсатор, автоматически устанавливает лазерную плоскость, в зависимости от положения нивелира, в вертикальное или горизонтальное положение. Лазерный луч, идущий в прямом направлении, позволяет выносить в зенит точку стояния нивелира (вертикальный луч) или задаёт направление для прокладки коммуникаций с установленным проектом уклоном (горизонтальный луч).

Измерение превышений состоит в снятии отсчетов (проекции лазерной плоскости на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках. Значение превышения вычисляется как разность отсчётов по рейкам.

Точное положение лазерной плоскости определяется приёмником лазерного излучения, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сигналу.

Нивелиры лазерные ротационные Spectra Precision UL633 имеют режим сканирования заданного сектора, что позволяет повысить контрастность лазерного луча при сильной освещенности.

Конструкцией нивелиров лазерных ротационных Spectra Precision UL633 также предусмотрена возможность использования их в качестве так называемых трубных лазеров. Лазерный луч, излучаемый лазерным светодиодом, передаётся наружу перпендикулярно основной лазерной плоскости, создаваемой вращением пентапризмы. При работе с нивелирами лазерными ротационными Spectra Precision UL633 в данном режиме возможно использование следующих автоматических функций: точное наведение на центр активной мишени в автоматическом режиме, слежение за центром активной мишени в автоматическом режиме, измерение уклона при слежении за центром активной мишени в автоматическом режиме.

Нивелиры лазерные ротационные Spectra Precision UL633 представляют собой пластиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовые соединения для установки на геодезический штатив. Управление и выбор режима работы осуществляется с помощью встроенной панели управления, объединяющей кнопочную клавиатуру и светодиодные индикаторы.

Пломбирование крепёжных винтов корпуса нивелиров лазерных ротационных Spectra Precision UL633 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.

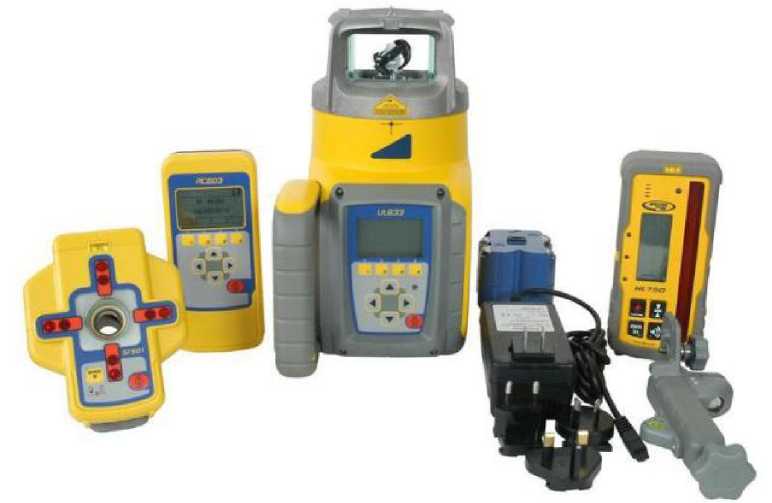

Фотография общего вида комплекта нивелиров лазерных ротационных Spectra Precision UL633

* - в зависимости от комплектации

* - при температуре +21 °С, вдоль оси

** - при оптимальных атмосферных условиях *** - с приемником лазерного излучения HL750
