Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,630-0,680 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно тахеометры выполнены единым блоком. На передней панели расположен жидко-кристаллический дисплей с кнопками управления. На задней панели тахеометров электронных Nikon NPL-322+ 2" также расположен жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, а так же USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных. Также тахеометры имеют разъем для подключения к внешнему источнику питания и для связи с внешними устройствами.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

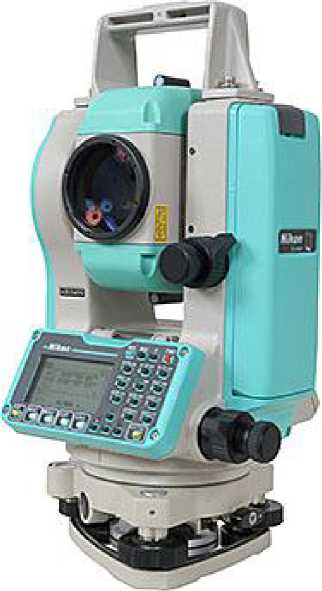

Общий вид тахеометров электронных Nikon NPL-322+

• ¹⁾ - отсутствие дымки, видимость до 40 км;

• ²⁾ - измерения на призму Nikon (62,5 мм);

• ³⁾ - измерения на отражающую плёнку (50 х 50 ) мм с коэффициентом отражения не менее 90 %

₄п₎о ГОСТ 8.557-2007;

• ⁴⁾ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90 % по ГОСТ 8.557-2007;

• ⁵⁾ - при температуре окружающей среды от минус 10 до плюс 40 °С;

• ⁶⁾ - при температуре окружающей среды от минус 20 до минус 10 °С и от плюс 40 до плюс 50 ₇^°₎^С;

• ⁷⁾ - измерения в диапазоне от 1,5 до 5,0 м.
