Номер по Госреестру СИ: 52188-12
52188-12 Весы платформенные для статического взвешивания
(HERTWICH ОАО "РУСАЛ Новокузнецк")
Назначение средства измерений:
Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк» (далее - весы) предназначены для измерений массы изделий из металла.
Внешний вид.
Весы платформенные для статического взвешивания
Рисунок № 1
Внешний вид.
Весы платформенные для статического взвешивания
Рисунок № 2
Внешний вид.
Весы платформенные для статического взвешивания
Рисунок № 3
Внешний вид.
Весы платформенные для статического взвешивания
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) весов выполняет обработку и отображение результатов измерений массы. ПО является встроенным, метрологически значимым (разделение отсутствует). Интерфейсы связи отсутствуют.
Идентификация ПО осуществляется через интерфейс пользователя прибора весоизмерительного «DISOMAT B plus» по команде оператора. Обозначение версии ПО весов отображается на дисплее. Идентификационные данные ПО весов приведены в таблице 1.
Для защиты ПО весов от непреднамеренных и преднамеренных изменений предусмотрена авторизация пользователей через систему паролей. Для аппаратной защиты весоизмерительного прибора от несанкционированного доступа выполняется пломбирование корпуса прибора весоизмерительного «DISOMAT B plus», закрывающего соединительный штекер Dongle. Свинцовую пломбу наносят на шурупы, скрепляющие нижнюю крышку с верхней крышкой весоизмерительного прибора (рисунок 4). Защита ПО весов соответствует уров-ню«С» по классификации МИ 3286-2010.
Метрологические характеристики весов нормированы с учетом влияния ПО. Идентификационые данные программного обеспечения приведены в таблице 1.
Таблица1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО «DISOMAT B Plus» |
— |
DB+ vww20400/04 |
исполняемый код недоступен |
— |
Знак утверждения типа
Знак утверждения типананосят на металлический шильдик фотохимическим способом на обратной стороне корпуса прибора весоизмерительного «DISOMAT B plus» и на титульный лист паспорта в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в документе РЭ 451.02.001-2012 «Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк» Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным для статического взвешивания «HERTWICH»-
1 ГОСТ 8.021 - 2005 ГСИ. Государственная поверочная схема для средств измерений массы.
-
2 ТЗ 451.02.001 - 2012 Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк». Техническое задание.
Поверка
Поверкаосуществляется по документу МП 179 - 12 «ГСИ. Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Томский ЦСМ» «31» «октября» 2012 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1- 2009.
Изготовитель
Открытое акционерное общество «РУСАЛ Новокузнецкий Алюминиевый Завод»(ОАО «РУСАЛ Новокузнецк»)
Россия, 654000, Кемеровская обл., г. Новокузнецк, Ферросплавный проезд, 7.
Тел. (3843) 39 -73 - 22, факс (3843) 37- 48 - 29. Сайт: http: / /www. rusal. ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Юридический адрес: Россия, 634012, Томская область, г. Томск, ул. Косарева, д. 17-а Тел. (3822) 55 - 44 - 86, факс (3822) 56 -19 - 61, 55 - 36 -76Е-mail: tomsk@tcsms.tomsk.ru, Сайт: http://tomskcsm.ru
Весы являются средством измерений единичного производства.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Прибор весоизмерительный «DISOMAT B Plus» осуществляет измерение и преобразование аналоговых сигналов весоизмерительных тензорезисторных датчиков в цифровой код. Значение массы груза отображается на дисплее весоизмерительного прибора. Взвешивание происходит в статическом режиме.
Весы состоят из грузоприемного устройства (ГПУ) c весоизмерительными тензорезисторными датчиками RTN (производство Hottinger Baldwin Messtechnik GmbH, Германия), прибора весоизмерительного «DISOMAT B Plus» (производство «Schenk Process GmbH», Германия), соединительных кабелей. Конструктивно ГПУ представляет собой металлическую конструкцию, состоящую из платформы и основания. Платформа служит для установки груза и монтируется на четырех весоизмерительных тензорезисторных датчиках, установленных на фундаменте с помощью монтажных узлов.
Внешний вид весов приведён на рисунке 1.
Схема весов приведена на рисунке 2.

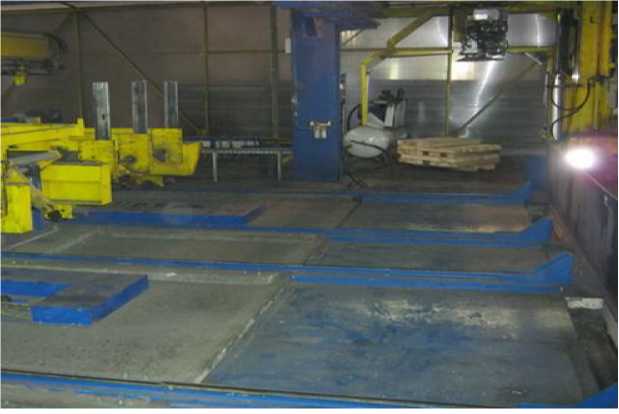

Рисунок 1 - Внешний вид весов
Весы выполняют следующие функции:
-
- измерение и отображение значения массы;
-
- автоматическая и полуавтоматическая установка нуля;
-
- выборка массы тары;
-
- сигнализация об ограничении диапазона измерений.

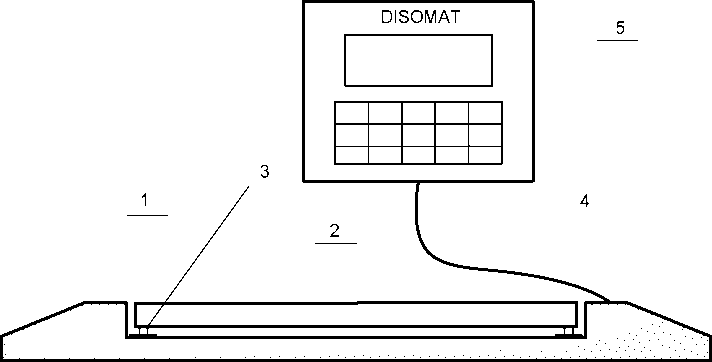

1- фундамент под весы; 2 - грузоприемное устройство; 3 - монтажные узлы с датчиками;
-
4 - соединительный кабель; 5 - весоизмерительный прибор «DISOMAT B Plus»

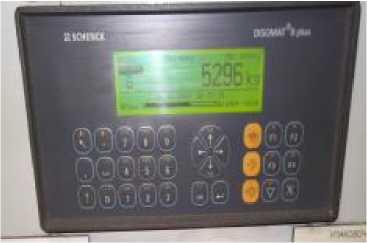

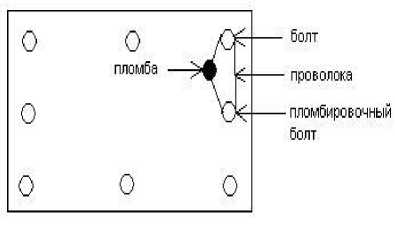

Рисунок 3 - Внешний вид весоизмерительного Рисунок 4 - Схема пломбирования весов
прибора
Рисунок 2 - Схема весов
Комплектность весов приведена в таблице 2. Таблица 2
Наименование |
№ госреестра СИ |
Кол-во |
Прибор весоизмерительный «DISOMAT B Plus» |
33648 - 06 |
1 шт. |
Грузоприемное устройство |
- |
1 шт. |
Датчики весоизмерительные тензорезисторные «RTN 4,7t C5/c4 MI7,5» |
21175-07 |
4 шт. |
Наименование |
№ госреестра СИ |
Кол-во |
Кабель соединительный |
- |
100 м |
Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк». Паспорт |
- |
1 экз. |
МП 179-12 ГСИ. Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк». Методика поверки |
- |
1 экз. |
РЭ 451.02.001-2012 Весы платформенные для статического взвешивания «HERTWICH» ОАО «РУСАЛ Новокузнецк». Руководство по эксплуатации |
1 экз. | |
Прибор весоизмерительный. «DISOMAT B Plus» Руководство по эксплуатации |
- |
1 экз. |
-
1 Метрологические характеристики
Наименьший предел взвешивания (Min), кг Наибольший предел взвешивания (Max), кг
Цена поверочного деления (е), кг
Дискретность отсчета (d), кг
Пределы допускаемой абсолютной погрешности , кг :
- от 40 кг до 1000 кг включ .
- св.1000 кг до 4000 кг включ.
- св.1000 кг до 8000 кг включ. Погрешность устройства установки нуля, кг Диапазон выборки массы тары , кг
-
2 Габаритные размеры весов, ( длина x ширина ), мм
-
3 Электрическое питание весов :
- напряжение питания, В
- частота, Гц
- потребляемая мощность, не более , Вт
-
4 Условия эксплуатации
4.1 ГПУ весов:
- температура окружающего воздуха , °С
- относительная влажность окружающего воздуха при 25 °С, %
- атмосферное давление, кПа
4.2 Весоизмерительного прибора:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при 25 °С, %
- атмосферное давление, кПа
-
5 Средняя наработка на отказ , ч
-
6 Средний срок службы не менее , лет
40.
8000.
2,0.
2,0.
± 2,0;
± 4,0;
± 6,0.
0,5 е. от 0 до 8000. 5450 х 1400.
от 198 до 242; от 49,6 до 50,4; 100.
от минус 10 до плюс 40;
от 30 до 80;
от 90 до 110.
от плюс 10 до 40;
от 30 до 80;
от 90 до 110.
20000.
10.
