Сведения о средстве измерений: 52049-12 Трансформаторы напряжения

Номер по Госреестру СИ: 52049-12
52049-12 Трансформаторы напряжения
(НКФ-М)

Назначение средства измерений:
Трансформаторы напряжения НКФ-М (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 4
Внешний вид.
Трансформаторы напряжения
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2017
Номер записи - 141775
ID в реестре СИ - 364175
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания"
Страна - УКРАИНА
Населенный пункт - г.Запорожье
Уведомление о начале осуществления предпринимательской деятельности - Да

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
49375-12
26.03.2017
Трансформаторы тока, ТФЗМ 362, ТФЗМ 525
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49411-12
02.04.2017
Трансформаторы напряжения, ЗНОМП-40,5
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49579-12
18.04.2017
Трансформаторы тока, ТОМ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49580-12
18.04.2017
Трансформаторы тока, ТФЗМ 40,5
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49581-12
18.04.2017
Трансформаторы тока, ТВТ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49582-12
18.04.2017
Трансформаторы напряжения, НКФ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49583-12
18.04.2017
Трансформаторы напряжения, НКФА
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49584-12
18.04.2017
Трансформаторы тока, ТФЗМ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
49585-12
18.04.2017
Трансформаторы тока, ТФЗМ 245
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52045-12
14.12.2017
Трансформаторы тока, ТОГ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52046-12
14.12.2017
Трансформаторы тока, ТФУМ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52047-12
14.12.2017
Трансформаторы тока, ТОГ 765
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52048-12
14.12.2017
Трансформаторы тока, ТОГ 123
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52049-12
14.12.2017
Трансформаторы напряжения, НКФ-М
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52050-12
14.12.2017
Трансформаторы напряжения, НОГ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года
52051-12
14.12.2017
Трансформаторы напряжения, НКГ
Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье)
ОТ
4 года

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (НКФ-М)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведений нет.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-М

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».

ТУ У 31.1-05755559-001-2001 «Трансформаторы напряжения НКФ-М. Технические условия».

Поверка

Поверка

Осуществляется по ГОСТ 8.216-2003 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.

Таблица 3 - Основные характеристики Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009:

Вид измерений

Измерения электрических и магнитных величин

Номинальные    значения,

диапазон

  • -  диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока от 0,1 до 10000;

  • - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока -

от 0 до0,1 радиан;

  • - номинальная частота - 50 Гц

  • - диапазон номинальных напряжений -от 0,1/V3 до 750,\3 кВ

Случайная    погрешность

воспроизведения

So(Ku)£1,610б+1,21108Ku(изм)

S^u)£2- 10+0,00б1 фи(изм) радиан

Неисключенная систематическая погрешность

0ои)£4,75-5

0(фи)£2,83^105 радиан

  • - аппарат К 507 (диапазон измерений вторичных напряжений от 50 до 240 В, допускаемая основная погрешность измерения напряжения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения ±(0,1-10) мин;

  • - магазины проводимости Р 5054/1 и Р 5054/2 (пределы допускаемой основной относительной погрешности активной и реактивной составляющих проводимости нагрузки ± 4 %).

лист № 8 всего листов 8

Изготовитель

КОММАНДИТНОЕ ОБЩЕСТВО «ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ АППАРАТУРЫ - ВАКАТОВ» И КОМПАНИЯ»

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

Трансформаторы представляют собой маслонаполненную конструкцию однофазного трёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками. Первичная обмотка предназначена для включения на фазное напряжение. Трансформаторы НКФ-М имеют одну первичную и две вторичных обмотки - основную и дополнительную.

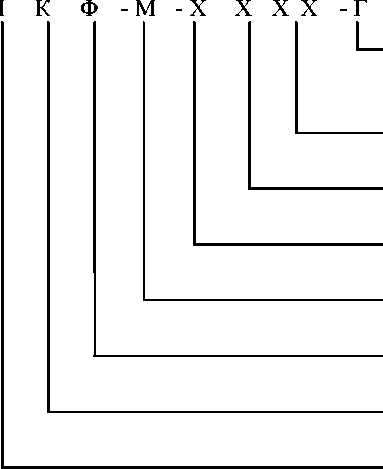

Структура условного обозначения вариантов исполнения трансформатора:
