Номер по Госреестру СИ: 52046-12
52046-12 Трансформаторы тока
(ТФУМ)
Назначение средства измерений:
Трансформаторы тока ТФУМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.12.2017
Номер записи - 141772
ID в реестре СИ - 364172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания"
Страна - УКРАИНА
Населенный пункт - г.Запорожье
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1132 от 2012.12.13 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54042-12 по 52064012,19037-12,52065-12 по 52074-12,36897-12,3111-12,33071-12,52075-12 по 52083-12)
Наличие аналогов СИ: Трансформаторы тока (ТФУМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49375-12 26.03.2017 |
Трансформаторы тока, ТФЗМ 362, ТФЗМ 525 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49411-12 02.04.2017 |
Трансформаторы напряжения, ЗНОМП-40,5 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49579-12 18.04.2017 |
Трансформаторы тока, ТОМ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49580-12 18.04.2017 |
Трансформаторы тока, ТФЗМ 40,5 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49581-12 18.04.2017 |
Трансформаторы тока, ТВТ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49582-12 18.04.2017 |
Трансформаторы напряжения, НКФ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49583-12 18.04.2017 |
Трансформаторы напряжения, НКФА Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49584-12 18.04.2017 |
Трансформаторы тока, ТФЗМ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
49585-12 18.04.2017 |
Трансформаторы тока, ТФЗМ 245 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52045-12 14.12.2017 |
Трансформаторы тока, ТОГ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52046-12 14.12.2017 |
Трансформаторы тока, ТФУМ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52047-12 14.12.2017 |
Трансформаторы тока, ТОГ 765 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52048-12 14.12.2017 |
Трансформаторы тока, ТОГ 123 Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52049-12 14.12.2017 |
Трансформаторы напряжения, НКФ-М Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52050-12 14.12.2017 |
Трансформаторы напряжения, НОГ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
52051-12 14.12.2017 |
Трансформаторы напряжения, НКГ Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания" (УКРАИНА г.Запорожье) |
ОТ |
4 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Трансформаторы тока (ТФУМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТФУМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТФУМ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 05755559.005-96 «Трансформаторы тока серии ТФУМ. Технические условия».
Поверка
ПоверкаОсуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05%);
-
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);
-
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Изготовитель
КОММАНДИТНОЕ ОБЩЕСТВО «ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙПринцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По конструктивному исполнению трансформаторы относятся к опорным, маслонаполненным, одноступенчатым с У-образной первичной обмоткой, расположенной в фарфоровой покрышке с суженной верхней частью. Первичная обмотка состоит из четырех одинаковых секций, которые могут быть соединены между собой последовательно, последовательно-параллельно или параллельно при помощи наружного переключателя. При этом номинальный первичный ток будет меняться в отношении 1:2:4, т.е. 500А, 1000А, 2000А. Вторичные обмотки расположены попарно на ветвях первичной обмотки.
Структура условного обозначения вариантов исполнения трансформатора:
Т Ф У М Х Х - Х - Х/Х - Х/Х У1
| Климатическое исполнение и категория размещения по ГОСТ 15150-69
________ Номинальная сила вторичного тока, А
__________ Номинальная сила первичного тока, А
---------------- Номинальный класс точности
_______________________ Номер конструктивного варианта исполнения Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
___________________________________ Наибольшее напряжение оборудования, кВ
-------------------------------------- Маслонаполненный _______________________________________________ У-образная первичная обмотка
--------------------------------------------- Фарфоровая покрышка
Трансформатор тока

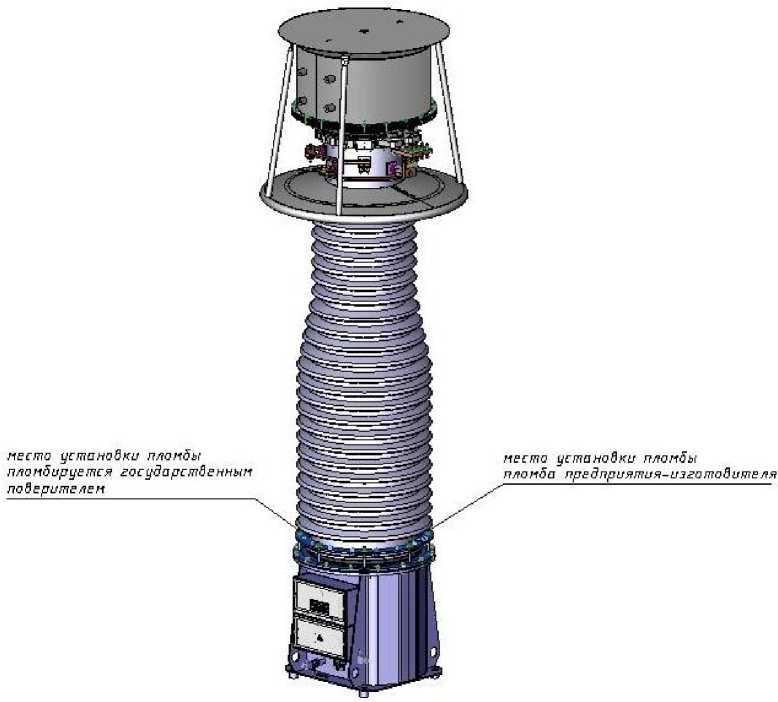

Общий вид трансформатора ТФУМ представлен на рисунке 1.
место установки пломбы пломба предприятия-изготовителя
место установки пломбы пломбируется государственным поверителем
Рисунок 1.
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор тока ТФУМ |
1 |
|
2 |
Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей* |
1 |
|
3 |
Комплект запасных частей** |
1 |
|
4 |
Паспорт |
1 |
|
5 |
Руководство по эксплуатации |
1 |
* - состав в соответствии с заказом
** - по требованию заказчика
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
|
Характеристики |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Наибольшее напряжение трансформатора, кВ |
362 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
500; 1000; 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Класс точности вторичной обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S |
|
Класс точности вторичной обмотки для защиты |
5P; 10Р |
|
Количество вторичных обмоток
|
1 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности с-os j = 0,8; В^А /класс точности |
30/0,2; 50/0,2; 30/0,2S; 50/0,2S; 30/0,5; 50/0,5; 30/0,5S; 50/0,5S; 50/5P; 50/10P |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
20 |
|
Характеристики |
Значение |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 |
|
Г абаритные размеры, не более, мм |
3820x1250 |
|
Масса, кг, не более |
2145 |
|
Средняя наработка на отказ, ч, не менее |
4,7 • 107 |
|
Средний срок службы, лет, не менее |
30 |
