Номер по Госреестру СИ: 49581-12
49581-12 Трансформаторы тока
(ТВТ)
Назначение средства измерений:
Трансформаторы тока ТВТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт трансформаторов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения отсутствуют.Лист № 3 всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВТ ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.017-98 „Трансформаторы тока серии ТВТ. Технические условия“.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- выполнение государственных учётных операций.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
-
1. Трансформатор тока И-512:
-
- диапазон измерений: первичные токи (0,5-3000) А, вторичные токи 1; 5А, погрешность измерения ± 0,05%.
-
2. Аппарат К 507:
-
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
-
- диапазон измерений 6±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
-
3. Магазин сопротивлений Р 5018:
-
- диапазон измерений 1 А, (1-50) В^А или 5А, (1,25-50) В^А, класс точности 4.
Изготовитель
КОММАНДИТНОЕ ОБЩЕСТВО „ЗАПОРОЖСКИЙ ЗАВОД ВЫСОКОВОЛЬТНОЙ АППАРАТУРЫ - ВАКАТОВ“ И КОМПАНИЯ“,Трансформаторы представляет собой вторичную обмотку с нанесённой на неё изоляцией.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного и вторичного тока, классами точности.

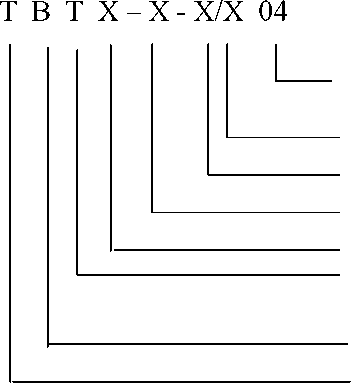

Структура условного обозначения трансформаторов:
Климатическое исполнение и категория размещения по
ГОСТ 15150-69
Номинальная сила вторичного тока в амперах
Номинальная сила первичного тока в амперах
Номер конструктивного варианта исполнения
Наибольшее напряжение ввода в киловольтах
Для работы в силовых трансформаторах и автотрансформаторах
Встроенный
Трансформатор тока

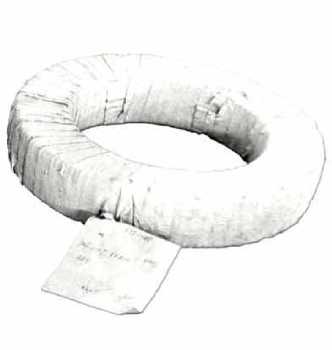

Трансформатор тока ТВТ приведен на рисунке 1.
Рис.1
Комплект поставки трансформатора составляет:
-
- трансформатор тока ТВТ - 1 шт. (типоисполнение - в соответствии с заказом);
-
- паспорт - 1 экз.;
-
- руководство по эксплуатации - 1 экз.
Характеристики |
Значение |
Наибольшее напряжение трансформатора, кВ |
12; 40,5; 123; 170; 245; 420; 525; 765; 1200 (в зависимости от типоисполнения) |
Номинальное напряжение сети, кВ |
10; 35; 110; 150; 220; 400; 500; 750; 1150 (в зависимости от типоисполнения) |
Номинальная сила первичного тока, А |
50; 75; 100; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1500; 2000; 3000; 4000; 5000; 5000; 6000; 12000; 20000 ( в зависимости от типоисполнения) |
Номинальная сила вторичного тока, А |
1 или 5 ( в зависимости от типоисполнения) |
Номинальная частота, Гц |
50 или 60 |
Классы точности по ГОСТ 7746-2001 |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5Р; 10Р (в зависимости от типоисполнения) |
Климатическое исполнение по ГОСТ 15150-69 |
04 |
Диапазон рабочих температур, °С: |
от минус 50 до 45 |
Диапазон температур, °С:
|
от минус 50 до 40 от 5 до 40 |
Г абаритные размеры, мм |
от D=280 мм; d=130 мм; Н=110 мм до D=1115 мм; d=934 мм; Н=220 мм |
Масса, кг |
от 14 до 237 |
Средняя наработка до отказа, не менее, ч |
2,6 • 107 |
Средний срок службы, не менее, лет |
30 |
