Номер по Госреестру СИ: 49579-12
49579-12 Трансформаторы тока
(ТОМ)
Назначение средства измерений:
Трансформаторы тока ТОМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт трансформаторов типографским способом и на металлическую пластину, крепящуюся к корпусу трансформатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТОМ
ГОСТ 7746-2001 „Трансформаторы тока. Общие технические условия“.
ТУ У 05755559.004-96 „Трансформаторы тока серии ТОМ. Технические условия“.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- выполнение государственных учётных операций.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
-
1. Трансформатор тока И-512:
-
- диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5А, погрешность измерения ± 0,05%.
-
2. Аппарат К 507:
-
- диапазон измерений ±(0,1-10)%, погрешность измерения f±(0,001-0,1)%;
-
- диапазон измерений 3±(0,1-10)' погрешность измерения от минус (3,5-350)'до (6,5-650)'.
-
3. Магазин сопротивлений Р 5018:
-
- диапазон измерений 1А, (1^50) В^А или 5А, (1,25^50) В^А, класс точности 4.
Изготовитель
Трансформаторы представляют собой конструкцию опорного одноступенчатого устройства (на напряжение 362 кВ и 525 кВ) или опорного двухступенчатого устройства (на напряжение 765 кВ), которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная кабельно-конденсаторная изоляция нанесена на вторичную обмотку.
Типоисполнения трансформаторов отличаются наибольшим напряжением трансформатора, номинальным напряжением сети, номинальной силой первичного тока, классами точности.
Структура условного обозначения трансформаторов:
ОМ Х Х-Х-0,2/ 10Р/ 10Р/ 10Р/ 10Р-Х/Х У1
Климатическое исполнение и категория размещения по ГОСТ 15150
------ Номинальная сила вторичного тока, А
---------Номинальная сила первичного тока, А
Номинальный класс точности
--------------------------------- Номер конструктивного варианта
испол-
нения
Уровень изоляции по МЭК 60044-1
Наибольшее напряжение оборудования, кВ
Маслонаполненный
Опорный
Трансформатор тока

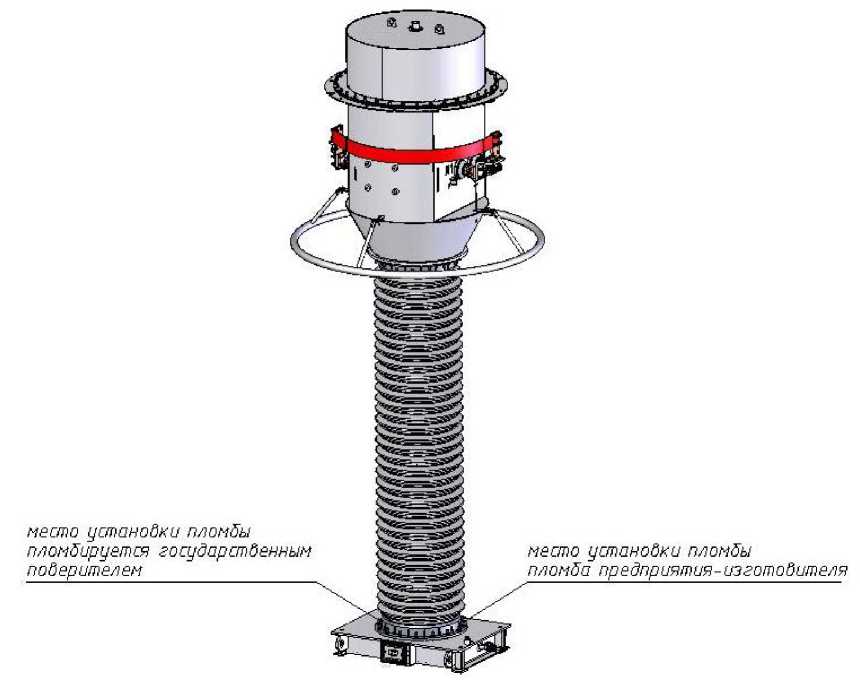

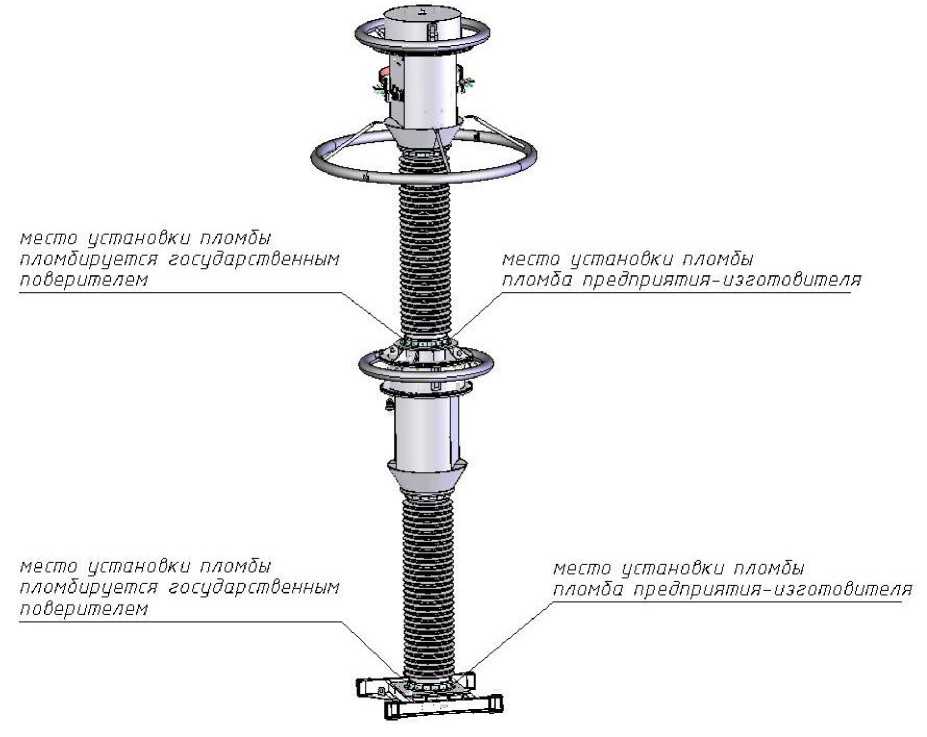

Трансформаторы тока ТОМ приведены на рисунках 1, 2.
место установки пломбы пломбируется государственным поверителем
место установки пломбы
пломба предприятия-изготовителя
Рис.1
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы
пломба предприятия-изготовителя
место установки пломбы пломбируется государственным поверителем
место установки пломбы пломбируется государственным поверителем
Рис.2
Комплект поставки трансформатора составляет:
-
- трансформатор тока ТОМ - 1 шт. (типоисполнение - в соответствии с заказом);
-
- демонтированные на период транспортирования сборочные единицы и детали - 1 компл. (состав
-
- в соответствии с заказом);
-
- руководство по эксплуатации - 1 экз.;
-
- паспорт - 1 экз.;
-
- техническое описание и инструкция по эксплуатации разрядника (для ТОМ 765) - 1 экз.;
-
- монтажный чертеж (для ТОМ 765) - 1 экз.;
-
- комплект запасных частей - 1 компл. (состав - в соответствии с заказом).
Характеристики |
Значение |
Наибольшее напряжение трансформатора, кВ |
362; 525; 765 (в зависимости от типоисполнения) |
Номинальное напряжение сети, кВ |
330; 500; 750 (в зависимости от типоисполнения) |
Номинальная сила первичного тока, А |
1000; 1500;2000; 3000; 4000 ( в зависимости от типоисполнения) |
Номинальная сила вторичного тока, А |
1 |
Номинальная частота, Гц |
50 |
Классы точности по ГОСТ 7746-2001 |
0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р (в зависимости от типоисполнения) |
Климатическое исполнение по ГОСТ 15150-59 |
У1 |
Диапазон рабочих температур, °С: |
от минус 50 до 45 |
Диапазон температур транспортирования и хранения, °С: |
от минус 60 до 50 |
Габаритные размеры, не более, мм ТОМ 362 II ТОМ 525 II ТОМ 765 I |
4820x01872 6140x02400 9265x03000 |
Масса, не более, кг ТОМ 362 II ТОМ 525 II ТОМ 765 I |
3070 5400 7350 |
Средняя наработка до отказа, не менее, ч |
8,7*105 |
Средний срок службы, не менее, лет |
30 |
