Номер по Госреестру СИ: 51783-12
51783-12 Весы счетные электронные многоканальные
(ВСМ)
Назначение средства измерений:
Весы счетные электронные многоканальные ВСМ (далее весы) предназначены для статического измерения массы грузов.
Внешний вид.
Весы счетные электронные многоканальные
Рисунок № 1
Внешний вид.
Весы счетные электронные многоканальные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 23.11.2017
Номер записи -
ID в реестре СИ - 363858
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, всм-5, ВСМ-25, ВСМ, Весы счетные электронные многоканальные ВСМ-30/1-3, Весы счетные электронные многоканальные ВСМ-25/1-3, Весы счетные электронные многоканальные ВСМ-10,
Производитель
Изготовитель - ООО "ЭЛВЕС"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Статистика
Кол-во поверок - 39
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1149 от 2015.10.01 О переоформлении свидетельств об утверждении типа средств измерений
№1054 от 2012.11.22 Об утверждении типа средств измерений (Регистрационный номер в Гос. реестре СИ51779-51780-12, 26361-12, 51781-51785-12, 15862-12, 51786-12)
Наличие аналогов СИ: Весы счетные электронные многоканальные (ВСМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ЭЛВЕС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18044-12 30.11.2017 |
Весы товарные тензометрические, ВТТ ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
20739-12 30.11.2017 |
Весы платформенные тензометрические , ВПТС ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
51256-12 15.09.2022 |
Устройства весоизмерительные специальные, УВС-12 ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
51783-12 23.11.2017 |
Весы счетные электронные многоканальные, ВСМ ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54167-13 11.07.2018 |
Устройства весоизмерительные для выдачи доз компонентов топлива, УВД ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
54413-13 28.06.2018 |
Устройства весоизмерительные мобильные, МВУ ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57009-14 03.04.2019 |
Весы контрольные специальные, ВКС ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57190-14 21.04.2019 |
Весы автомобильные тензометрические, ВАТС ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
58365-14 29.08.2019 |
Устройства весоизмерительные платформенные, УВП ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
58366-14 29.08.2019 |
Устройства весоизмерительные платформенные двухканальные, УВПД ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
60890-15 10.06.2021 |
Весы платформенные для взвешивания длинномерного металлопроката, ВПДМ ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
63114-16 17.02.2021 |
Устройства для выдачи доз компонента, УВДК ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
65392-16 |
Устройство весоизмерительное специальное для заправки изделий компонентами топлива, УВДМ ООО "ЭЛВЕС" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
В разработке
Кто поверяет Весы счетные электронные многоканальные (ВСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СК-СЕРВИС-САМАРА" (RA.RU.311385) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 0 | 13 | 1 | 12 | 0 | 12 | ||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тольятинский ЦСМ» (61) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы счетные электронные многоканальные (ВСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
1039 | 920 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
800 | 920 |
Программное обеспечение
Программное обеспечение (ПО) ВСМ реализовано аппаратно и является встроенным. ПО ВСМ согласно МИ 3286-2010 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части ВСМ; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции.
ВСМ со встроенным ПО, соответствует требованиям п. 5.5 ГОСТ Р 53228-2008 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Корпус ВСМ опломбирован заводской голографической наклейкой, которая разрушается при попытке ее изъятия. Вторая заводская голографическая наклейка защищает кнопку, при задействии которой предусмотрена возможность перепрограммирования ПО ВСМ с использованием интерфейса RS-232. Данная кнопка располагается под грузоприемной платформой в левом переднем углу ВСМ.

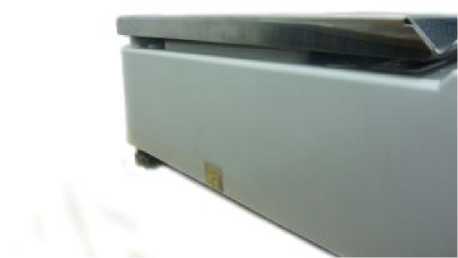

Схема опломбирования показана на рисунке 2.
Рисунок 2 - Схема опломбирования ВСМ
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы ВСМ отображается при включении на его индикаторе. Кроме того, номер версии основной программы ВСМ должен быть отображен на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри корпуса ВСМ и не может быть изменен без нарушения пломбы. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров устанавливается административный пароль, защищающий коэффициенты ВСМ от несанкционированного изменения.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
__** |
ОП |
40.ХХ* |
__** |
__** |
|
Примечания: * - Символы «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО. ** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО. | ||||
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию и на фирменную табличку, расположенную на задней стороне корпуса ВСМ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВесы счетные электронные многоканальные ВСМ. Руководство по эксплуатации ЭВ ВСМ-01.00.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам товарным тензометрическим ВСМ
-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ТУ 4274-029-45081993-12 «Весы счетные электронные многоканальные ВСМ. Технические условия».
-
3. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Поверка
Поверкаосуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть
-
1. Метрологические и технические требования. Испытания» (приложение Н «Методика поверки весов»).
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте «Основные технические данные» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности M1 по ГОСТ OIML R 111-1-2009.
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»)Юридический адрес:124460, г. Москва, г. Зеленоград, Панфиловский проспект, дом 10, комната 25
Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 202
ИНН 7735141593
тел/факс (495)781-02-49; e-mail: info@elves.zelcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно весы ВСМ выполнены в пластмассовом корпусе с грузоприемной платформой из нержавеющей стали. На передней наклонной приборной панели расположены кнопки управления ВСМ и устройство индикации.
Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза в электрический аналоговый сигнал на выходе тензодатчика, который затем преобразуется в цифровой код и обрабатывается микропроцессором по программе, записанной в его постоянном запоминающем устройстве (ПЗУ), с выдачей результатов на устройство индикации и в последовательный порт.

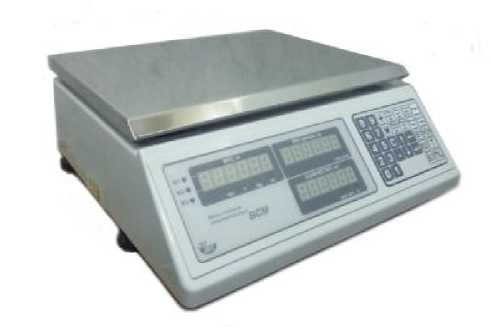

Общий вид весов приведен на рисунке 1.
Внешний вид ВСМ
Рисунок 1 - Общий вид весов ВСМ

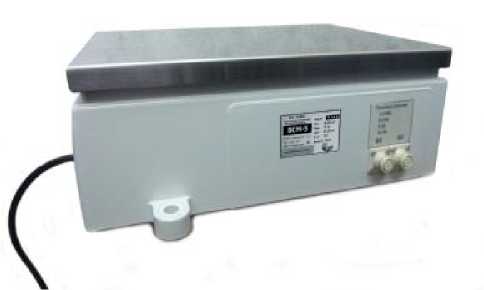

ВСМ. Вид сзади
Наличие двух дополнительных тензометрических каналов позволяет подключить к весам ВСМ еще две грузоприемные платформы тензометрических весов другого типа (например, платформенных весов с Мах 100 кг и платформенных весов с Мах 2000 кг). При этом все платформенные весы работают независимо и постоянно (выполняется автоматическая коррекция нуля всех весов, внутренняя юстировка и т.п.), но на устройство индикации выводятся только показания весов, выбранных оператором.
Весы счетные электронные многоканальные ВСМ - 1 шт.
Паспорт ЭВ ВСМ-01.00.00 ПС - 1 экз. Руководство по эксплуатации ЭВ ВСМ - 01.00.00 РЭ - 1 экз.
Таблица 2
|
Характеристика |
Модификации | |||
|
BCM-2 |
BCM-5 |
BCM-10 |
BCM-25 | |
|
Класс точности по ГОСТ Р 53228 2008 |
Ш | |||
|
Максимальная нагрузка (Мах), кг |
2 |
5 |
10 |
25 |
|
Действительная цена деления (d) и поверочное деление (е), e=d, г |
0,5 |
1 |
2 |
5 |
|
Число поверочных делений (n) |
4000 |
5000 |
5000 |
5000 |
|
Диапазон уравновешивания тары |
100 % Max | |||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||
|
Диапазон температур, °C |
от +10 до +40 | |||
