Номер по Госреестру СИ: 60890-15
60890-15 Весы платформенные для взвешивания длинномерного металлопроката
(ВПДМ)
Назначение средства измерений:
Весы платформенные для взвешивания длинномерного металлопроката ВПДМ (далее -весы) предназначены для статического взвешивания изделий сортового и фасонного металлопроката на предприятиях промышленности, сельского хозяйства и торговых предприятиях.
Внешний вид.
Весы платформенные для взвешивания длинномерного металлопроката
Рисунок № 1
Внешний вид.
Весы платформенные для взвешивания длинномерного металлопроката
Рисунок № 2
Внешний вид.
Весы платформенные для взвешивания длинномерного металлопроката
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) ВПДМ реализовано аппаратно и является встроенным. ПО ВПДМ согласно Р 50.2.077—2014 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части БОС ДСТ ВП; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции.

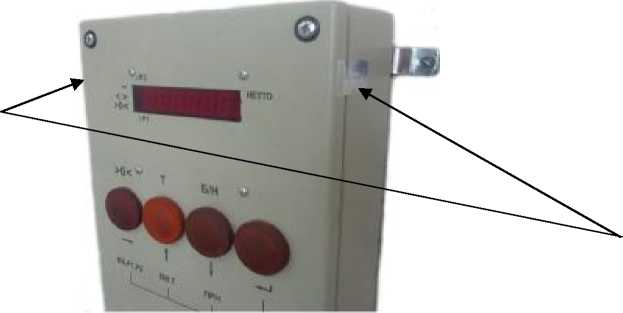

Корпус БОС ДСТ ВП опломбирован двумя заводскими голографическими наклейками, которые разрушаются при попытке вскрытия крышки. Схема опломбирования представлена на рисунке 4. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы БОС ДСТ ВП отображается при включении на его индикаторе. Кроме того, номер версии основной программы БОС ДСТ ВП отображается на наклейке, помещенной на корпусе микроконтроллера, расположенного внутри корпуса БОС ДСТ ВП и не может быть изменен без нарушения пломбы. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров устанавливается административный пароль, защищающий коэффициенты БОС ДСТ ВП от несанкционированного изменения.
Голографические наклейки
Рис.4 Схема опломбирования БОС ДСТ ВП.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
— |
Номер версии (идентификационный номер) ПО |
37.ХХ |
Цифровой идентификатор ПО |
— |
Другие идентификационные данные (если имеются) |
— |
Примечание: Х — элемент в обозначении версии ПО, обозначающий метрологически незначимую
часть
Лист № 4 Всего листов 5Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой стороне рамы ГПП ВПДМ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийЭВ ВПДМ01.00 РЭ «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным для взвешивания длинномерного металлопроката ВПДМТУ 4274-039-45081993-15 «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Технические условия».
Поверка
ПоверкаПоверка ВПДМ осуществляется в соответствии с документом МП 60890-15 «Весы платформенные для взвешивания длинномерного металлопроката ВПДМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 апреля 2015 г.
Основные средства поверки: гири, соответствующие классу точности M1 по ГОСТ OIML R 111-1-2009.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»), г. Москва, г. Зеленоград124460, Россия, Москва, Зеленоград, Панфиловский проспект, дом 10, комн. 25; а/я 202, факс (499)731-75-61; тел. (495)781-02-49; e-mail: info@elves.zelcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Конструктивно весы состоят из грузоприемной платформы (ГПП), в четырех углах которой вмонтированы узлы встройки с датчиками весоизмерительными тензорезисторными (далее ДВТ) и индикатора весового БОС ДСТ ВП.
Грузоприемная платформа представляет собой сварную рамную конструкцию, выполненную из элементов фасонного металлопроката (конструкционная сталь). В продольном направлении ГПП через одинаковые промежутки вварены ограничительные ложементы с трапецеидальным сечением, обеспечивающим удобное размещение взвешиваемого металлопроката. Грузоприемная платформа опирается по углам на четыре узла встройки. В конструкции ГПП предусмотрены узлы отбойников, ограничивающие перемещение ГПП в продольном и поперечном направлениях, а также препятствующие случайному опрокидыванию ГПП при экстремальных внешних воздействиях.
Внешний вид ВПДМ (грузоприемная платформа ВПДМ и БОС ДСТ ВП) показан на рисунке 1.
Рис.1 Внешний вид ВПДМ.
Управление процессом взвешивания осуществляется при помощи блока БОС ДСТ ВП, основой конструкции которого является корпус размером 300 х 200 х 80 мм, состоящий из коробки и крышки. Крышка крепится к коробке четырьмя винтами и имеет специальное резиновое уплотнение, что обеспечивает степень защиты корпуса IP66 от влияния внешних неблагоприятных воздействий.
Рис.2 БОС ДСТ ВП
В нижней панели коробки установлен разъем «ДСТ» для подключения к БОС ДСТ ВП грузоприемной платформы весов. Кроме того, на нижней панели корпуса расположены разъем сетевого питания «~220», держатель предохранителя «1А», тумблер включения напряжения питания сети «Вкл.» и разъем последовательного интерфейса «RS-232».
На крышке БОС ДСТ ВП располагается плата индикации и четыре кнопки управления прибором: «®0—», «Тара», «Брутто/Нетто» и « ».
В весах используются ДВТ типа HLC производства HBM, Германия.
Внешний вид БОС ДСТ ВП показан на рисунке 2.

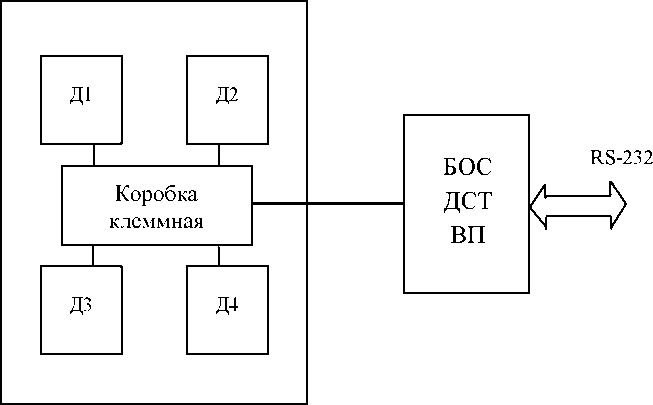

Принцип работы весов основан на воздействии массы груза на грузоприемную платформу (ГПП) весов. В результате этого воздействия выходной электрический сигнал тензодатчиков (Д1, Д2, Д3, Д4) изменяется пропорционально массе груза. Сигналы с четырех ДВТ суммируются в клеммной балансировочной коробке. Суммарный сигнал поступает на индикатор весовой БОС ДСТ ВП, в котором преобразовывается в цифровой код, многократно усредняется, обрабатывается, и значение массы груза индицируется на цифровом дисплее БОС ДСТ ВП.
ГПП - грузоприемная платформа;
Д1 - Д4 - тензорезисторные датчики;
БОС ДСТ ВП - индикатор весовой.
Рис.3 Структурная схема ВПДМ.
Информация о массе по последовательному интерфейсу RS-232 может быть передана на ПЭВМ, а также распечатана на принтере.
Лист № 3 Всего листов 5
Таблица 3
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
Грузоприемное устройство с тензорезисторными датчиками |
1 | ||
2 |
Блок обработки сигнала БОС ДСТ ВП |
1 | ||
3 |
Кабельное оборудование |
1 компл. | ||
4 |
Закладные детали фундамента |
1 компл. |
Поставляются по дополнительному заказу | |
5 |
Паспорт |
ЭВ ВПДМ01.00 ПС |
1 | |
6 |
Руководство по эксплуатации |
ЭВ ВПДМ01.00 РЭ |
1 |
Таблица 2
№ п.п. |
Наименование параметра |
Модификация весов | |||
ВПДМ-3 |
ВПДМ-5 |
ВПДМ-6 |
ВПДМ-10 | ||
1 |
Максимальная нагрузка (Мах), кг |
3000 |
5000 |
6000 |
10000 |
2 |
Минимальная нагрузка (Min), кг |
20 |
40 |
40 |
100 |
3 |
Действительная цена деления (d), кг |
1,0 |
2,0 |
2,0 |
5,0 |
4 |
Поверочное деление (e), кг |
1,0 |
2,0 |
2,0 |
5,0 |
Пределы допускаемой абсолютной погрешности, кг | |||||
5 |
в диапазоне от Min до 500е |
±1,0 |
±2,0 |
±2,0 |
±5,0 |
в диапазоне от 500е до 2000е |
±2,0 |
±4,0 |
±4,0 |
±10,0 | |
в диапазоне от 2000е до Мах |
±3,0 |
±6,0 |
±6,0 |
±15,0 | |
6 |
Число поверочных делений (n) |
3000 |
2500 |
3000 |
2000 |
7 |
Диапазон выборки тары, кг |
20 - 1000 |
40 - 1500 |
40 - 1500 |
100 - 2500 |
8 |
Габаритные размеры ГПУ, мм (не более) |
4100х1130х |
4100х1200х |
4100х1200х |
4500х1300х |
810 |
850 |
850 |
1000 | ||
9 |
Масса, не более, кг |
650 |
750 |
750 |
950 |
Примечание: пределы допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
