Сведения о средстве измерений: 65392-16 Устройство весоизмерительное специальное для заправки изделий компонентами топлива

Номер по Госреестру СИ: 65392-16
65392-16 Устройство весоизмерительное специальное для заправки изделий компонентами топлива
(УВДМ)

Назначение средства измерений:
Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ (далее устройство) предназначено для измерения массы компонента топлива (КТ), а также для проведения работ по выдаче установленных доз при заправке изделий (изделие -разгонный блок (РБ)).

сертификация программного обеспечения
Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
Рисунок № 1
Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
Рисунок № 2
Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
Рисунок № 3
Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива, http://oei-analitika.ru рисунок № 4
Внешний вид.
Устройство весоизмерительное специальное для заправки изделий компонентами топлива
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 156763
ID в реестре СИ - 379163
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Устройство весоизмерительное специальное для заправки изделий компонентов изделий компонентов топлива УВДМ, УВДМ,

Производитель

Изготовитель - ООО "ЭЛВЕС"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ЭЛВЕС"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
18044-12
30.11.2017
Весы товарные тензометрические, ВТТ
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
20739-12
30.11.2017
Весы платформенные тензометрические , ВПТС
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
51256-12
15.09.2022
Устройства весоизмерительные специальные, УВС-12
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
МП
1 год
51783-12
23.11.2017
Весы счетные электронные многоканальные, ВСМ
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
54167-13
11.07.2018
Устройства весоизмерительные для выдачи доз компонентов топлива, УВД
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
МП
1 год
54413-13
28.06.2018
Устройства весоизмерительные мобильные, МВУ
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
57009-14
03.04.2019
Весы контрольные специальные, ВКС
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
57190-14
21.04.2019
Весы автомобильные тензометрические, ВАТС
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
58365-14
29.08.2019
Устройства весоизмерительные платформенные, УВП
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
58366-14
29.08.2019
Устройства весоизмерительные платформенные двухканальные, УВПД
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
1 год
60890-15
10.06.2021
Весы платформенные для взвешивания длинномерного металлопроката, ВПДМ
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
МП
1 год
63114-16
17.02.2021
Устройства для выдачи доз компонента, УВДК
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
МП
1 год
65392-16

Устройство весоизмерительное специальное для заправки изделий компонентами топлива, УВДМ
ООО "ЭЛВЕС" (РОССИЯ г.Москва)
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(RA.RU.311493)
РСТ
  • Устройство весоизмерительное специальное для заправки изделий компонентов изделий компонентов топлива УВДМ
  • 1 0 0 0 0 0 0
    АО "ЦЭНКИ"
    (RA.RU.311727)
  • УВДМ
  • 1 0 1 0 1 0 1

    Стоимость поверки Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) УВДМ реализовано аппаратно и является встроенным.

    Метрологически значимым является ПО весоизмерительной части устройства (ВТ и БАЦПИ).

    ПО весоизмерительной части УВДМ встроено и реализовано в БАЦПИ, установленном в непосредственной близости от ГПУ, и в весовом терминале, который, в свою очередь, встроен в стойку управления. Корпуса БАЦПИ и ВТ опломбированы заводскими голографическими наклейками, которые разрушаются при попытке их изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии основной программы ВТ отображается при включении ВТ на его дисплее. Кроме того, номер версии БАЦПИ, основной и интерфейсной программ ВТ постоянно отображены на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри корпусов БАЦПИ и ВТ и не могут быть изменены без нарушения пломб. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль, защищающий коэффициенты ВТ от несанкционированного изменения. ПК, установленный в стойку управления, является периферийным цифровым устройством.

    Программное обеспечение ПК в составе УВДМ разделено на метрологически значимую и метрологически незначимую части. Для метрологически значимой части ПО ПК по специальному алгоритму подсчитываются контрольные суммы, которые являются неизменными в течение всего периода эксплуатации ПО. Все контрольные суммы проверяются каждый раз при запуске ПО и, в случае изменения любой из контрольных сумм, дальнейшая работа ПО будет невозможна. Дополнительно, для проверки целостности всего ПО, также подсчитываются контрольные суммы и для метрологически незначимой части ПО, что позволяет контролировать санкционированные или несанкционированные изменения в метрологически незначимой части ПО ПК.

    Идентификационный номер ПО отображается на индикаторе терминала во время запуска устройства.

    Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    1

    2

    3

    4

    5

    Наименование ПО

    Идентификационное наименование ПО

    ОП

    ИП

    АЦП

    Табло

    Номер версии (идентификационный номер) ПО

    46.ХХ*

    47.ХХ*

    23.ХХ*

    48.ХХ*

    Цифровой идентификатор ПО

    __**

    __**

    __**

    Алгоритм вычисления цифрового идентификатора ПО

    —**

    _**

    _**

    Примечание

    * - Символ «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.

    ** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.


    Знак утверждения типа

    Знак утверждения типа

    наносится на эксплуатационную документацию и на фирменную табличку, расположенную на задней панели измерительной стойки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к устройству весоизмерительному специальному для заправки изделий компонентами топлива УВДМ

    ТУ 4274-025-45081993-10 Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 204-03-2016 «Устройство весоизмерительное специальное для заправки изделий компонентами топлива УВДМ. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2016 г.

    Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.

    Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе «Техническое описание».

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и в паспорт устройства, так как усло -вия эксплуатации устройств не обеспечивают сохранность знака поверки, нанесенного на устройство в течение всего интервала между поверками.


    Изготовитель

    Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»)
    ИНН 7735141593
    Адрес: 124460, Россия, Москва, Зеленоград, Панфиловский проспект, дом 10, а/я 202
    Тел./факс: (499)731-75-61; тел: (495)781-02-49
    E-mail: info@elves.zelcom.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495)437-55-77 / (495)437-56-66
    E-mail: Office@vniims.ru

    Конструктивно устройство состоит из:

    а) грузоприемного устройства (ГПУ) в составе:

    • - блок аналогово-цифрового преобразователя и интерфейса БАЦПИ;

    • - грузоприемная платформа;

    • - комплект датчиков веса с узлами встройки;

    • - емкость V=10м3;

    б) стойки управления в составе:

    • - блок управления исполнительными механизмами БУИМ;

    • - клеммная коробка;

    • - блок реле;

    • - весовой терминал,

    • - промышленный компьютер,

    • - источник бесперебойного питания.

    • - измерители - регуляторы 5501;

      в)

    - принтер, табло Т10;

    Общий вид устройства показан на рисунке 1.

    Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ), http://oei-analitika.ru
    Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ), http://oei-analitika.ru

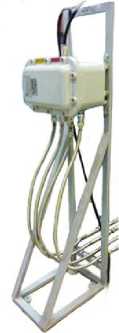

    БАЦПИ

    Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ), http://oei-analitika.ru

    Стойка управления

    ГПУ

    с весовым терминалом

    Рисунок 1 - Общий вид устройства УВДМ

    Грузоприемная платформа, выполненная из конструкционной стали, опирается по углам на узлы встройки с датчиками веса. Узлы встройки имеют в своем составе самоустанав-ливающиеся маятниковые опоры. От смещения в горизонтальном направлении платформу удерживает система растяжек. На платформе стационарно установлена емкость для компонента топлива с присоединенными жидкостными и газовыми магистралями. Масса емкости входит в тарную нагрузку ГПУ.

    Устройство имеет два режима работы:

    - режим статического взвешивания массы КТ в заправочной емкости;

    - режим заправки изделий компонентами топлива.

    Режим заправки реализуется двумя методами:

    - заправка методом выдачи заданной дозы КТ из заправочной емкости в изделие по показаниям устройства;

    - заправка бака РБ методом первоначального полного заполнения бака РБ с последующим обратным сливом из бака РБ требуемой массовой дозы КТ в заправочную емкость, установленную на ГПУ устройства.

    В последнем случае масса принятой дозы в заправочную емкость измеряется как масса нетто после выборки массы КТ, находящегося в заправочной емкости до приема дозы.

    Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее датчиков), возникающей под действием силы тяжести взвешиваемого топлива, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого компонента топлива. Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя и интерфейса БАЦПИ. В БАЦПИ сигналы суммируются, затем результирующий аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передается в весовой терминал (ВТ). ВТ обрабатывает цифровые данные, вычисляет значения массы компонента топлива и выводит это значение на устройство индикации. Кроме того, полученное значение массы через последовательный интерфейс (RS-485) передается на промышленный компьютер (ПК).

    Внешний вид. Устройство весоизмерительное специальное для заправки изделий компонентами топлива (УВДМ), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки устройств


    Таблица 3

    Наименование

    Кол-во

    Примечание

    Устройство УВДМ в сборе

    1 шт.

    Паспорт

    1 экз.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.

    Дополнительное оборудование

    -

    По заказу


    Таблица 2

    Наименование характеристик

    Значения характеристик

    1.Максимальная нагрузка (Max), кг

    10000

    2. Максимальная масса выдаваемой дозы (МахД), кг

    8000

    3. Минимальная нагрузка (Min) и минимальная масса выдаваемой дозы (МтД), кг

    40

    4. Диапазон выборки тары, кг

    8000

    5. Действительная цена деления (d), кг

    2,0

    6. Поверочное деление (е), кг

    2,0

    Наименование характеристик

    Значения характеристик

    7. Число поверочных делений

    5000

    8. Пределы допускаемой погрешности измерения массы в режиме

    статического

    взвешивания, кг:

    - в диапазоне от 40 кг до 1000 кг вкл.

    ±2

    - в диапазоне св. 1000 кг до 6000 кг вкл.

    ±4

    - в диапазоне св. 6000 кг до 10000 кг вкл.

    ±6

    9. Пределы допускаемой погрешности измерения массы нетто, кг:

    - в диапазоне от 0 до 1000 кг

    ±2

    - в диапазоне св. 1000 кг до 6000 кг

    ±4

    - в диапазоне св. 6000 кг

    ±6

    10. Пределы допускаемой погрешности измерения массы в режиме заправки изделий

    в интервале выдаваемых доз, кг:

    - в диапазоне от 40 кг до 1000 кг вкл.

    ±2

    - в диапазоне св. 1000 кг до 6000 кг вкл.

    ±4

    - в диапазоне св. 6000 кг до 8000 кг вкл.

    ±6

    11. Диапазон рабочих температур, °С

    От +15 до +35

    12. Диапазон изменения температуры за время цикла заправки изделий, не более, °С

    ±2

    13. Температура юстировки устройств УВДМ, °С

    20±5

    14. Параметры электрического питания: напряжение, В

    +12,5 %

    220     -15 %

    частота, Гц

    50±1

    потребляемая мощность, В^А

    не более 2500

    15. Габаритные размеры (Д х В х Ш), мм, не более - ГПУ (без емкости для топлива)

    3360 х 2100 х 1300

    - стойки управления

    600 х 800 х 2000

    16. Масса ГПУ (с емкостью для топлива), кг, не более

    4000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
