Сигнализаторы загазованности RGI с внешними сенсорами SGA MET/SGI ME1 (в дальнейшем - сигнализаторы) представляют собой стационарные автоматические приборы непрерывного действия.

Принцип действия сигнализаторов - полупроводниковый, основанный на измерении проводимости полупроводникового чувствительного элемента под воздействием на него определяемого компонента.

Способ отбора пробы - диффузионный.

Сигнализатор состоит из блока питания и сигнализации, к которому могут подключаться внешние сенсоры метана SGI ME1 и/или SGA MET.

Блоки питания и сигнализации выпускаются в четырех исполнениях:

• - RGI МЕ1 MSX2 - блок питания и сигнализации со встроенным датчиком метана и возможностью подключения 1 сенсора метана SGI ME1 или SGA MET;

• - RGI 001 MSX2 - блок питания и сигнализации без встроенного датчика метана, с возможностью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;

• - RGI 000 MBX2 - блок питания и сигнализации без встроенного датчика метана и без внешнего корпуса, для непосредственного монтажа в щит управления на DIN-рейку с возможностью подключения до 2 сенсоров метана SGI ME1 и/или SGA MET;

• - RGI 000 MSX4 - блок питания и сигнализации без встроенного датчика метана, с возможностью подключения до 4 сенсоров метана SGI ME1 и/или SGA MET;

Корпуса блока питания и сигнализации и внешних сенсоров SGI ME1 и SGA MET пластмассовые.

Сигнализатор с блоком питания и сигнализации RGI МЕ1 MSX2 может поставляться как с внешними сенсорами метана SGI ME1 и/или SGA MET, так и без них.

На лицевой панели блока питания и сигнализации и внешних сенсоров располагаются светодиоды, сигнализирующие о наличии питания, превышении порога срабатывания и отказах сенсора.

При срабатывании сигнализации сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле типа “сухой контакт” для автоматического включения (отключения) исполнительных устройств.

Степень защиты корпуса блока питания и сигнализации и внешних сенсоров метана от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:

• - RGI 001 MSX2, RGI ME1 MSX2, RGI 000 MSX4

• - RGI 000 MBX2

• - внешний сенсор метана SGI ME1

• - внешний сенсор метана SGA MET                                            IP 30.

Внешний вид сигнализатора приведен на рисунке 1.

а)

б)

в)

г)

е)

д)

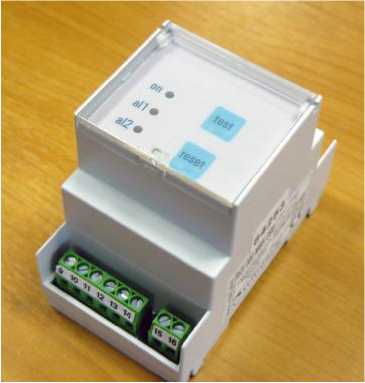

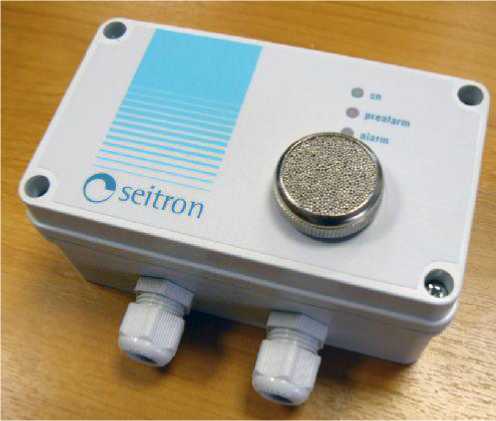

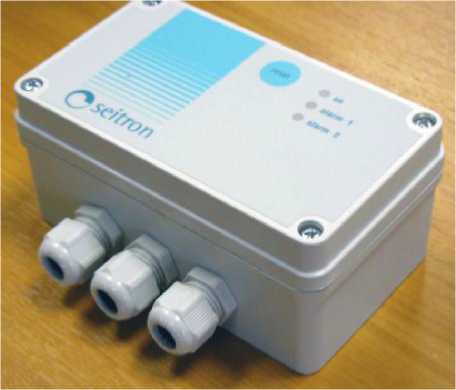

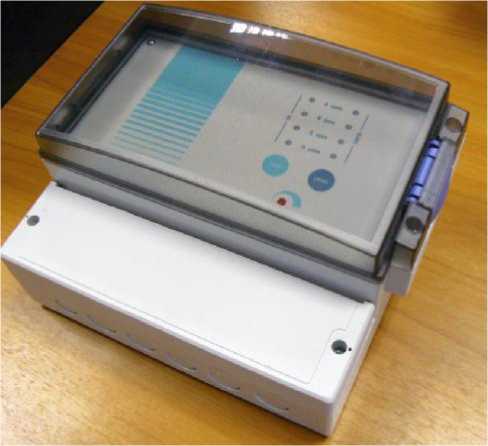

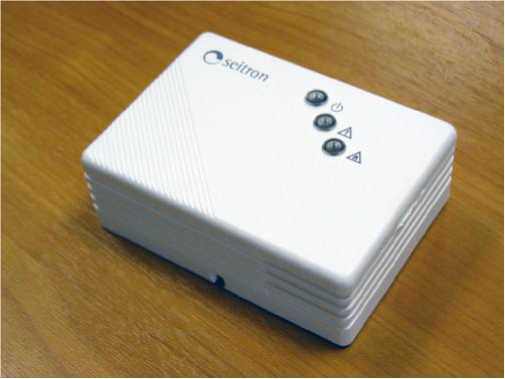

Рисунок 1 - Внешний вид блоков питания и сигнализации исполнений RGI 000 MBX2, RGI 001 MSX2, RGI МЕ1 MSX2, RGI 000 MSX4 и внешних сенсоров метана SGI ME1

SGAMET

• 1) Порог срабатывания сигнализации (по метану) для встроенного датчика метана и

внешних сенсоров метана SGA MET, SGI ME1, % НКПР                            20

• 2) Пределы допускаемой абсолютной погрешности сигнализатора, % НКПР:      ± 5

• 3) Время срабатывания сигнализации, с, не более:

- для встроенного датчика метана и внешнего сенсора метана SGI ME1

- для внешнего сенсора метана SGAMET

• 4) Время прогрева сигнализатора, с, не более

• 5) Электропитание сигнализатора должно осуществляться однофазным переменным током частотой (50 ± 1) Гц напряжением 220 ⁺_-²₃²₃ В, либо от внешней аккумуляторной батареи с напряжением постоянного тока 12 В (за исключением блока питания и сигнализации исполнения RGI 001 MSX2).

• 6) Потребляемая электрическая мощность, А, не более:

• - блок питания и сигнализации исполнения RGI 001 MSX2

• - блок питания и сигнализации исполнения RGI МЕ1 MSX2

• - блок питания и сигнализации исполнения RGI 000 MBX2

• - блок питания и сигнализации исполнения RGI 000 MSX4

• - внешний сенсор метана SGI ME1

• - внешний сенсор метана SGA MET

• 7) Габаритные размеры и масса составных частей сигнализатора, не более указанных в таблице 2.

Таблица 2

8) Средний срок службы чувствительного элемента, лет                            5

Условия эксплуатации сигнализаторов:

Диапазон температуры окружающей среды (для блока питания

и сигнализации), °С                                                            от 0 до 40

Диапазон температуры окружающей среды (для внешних

сенсоров метана), °С                                                           от 0 до 50

Диапазон относительной влажности окружающей среды при температуре

25 °С без конденсации влаги, %                                              от 20 до 80

Диапазон атмосферного давления, кПа                                от 84 до 106,7
