Номер по Госреестру СИ: 56752-14
56752-14 Газоанализаторы
(CHEMIST 400)
Назначение средства измерений:
Газоанализаторы CHEMIST 400 предназначены для измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2) в отходящих газах топливосжигающих установок, определения расчетным методом содержания суммы оксидов азота (\Ох) и диоксида углерода (СО2), измерения температуры, избыточного давления (разрежения), индикации температуры окружающей среды, а также определения расчетным методом технологических параметров топливосжигащих установок - коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива.
Программное обеспечение
Газоанализаторы CHEMIST 400 имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и опти -мизации процесса горения топлива. Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи данных.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CHEMIST 400 |
- |
V 1.00 |
8ВВВ |
СRC 16 |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

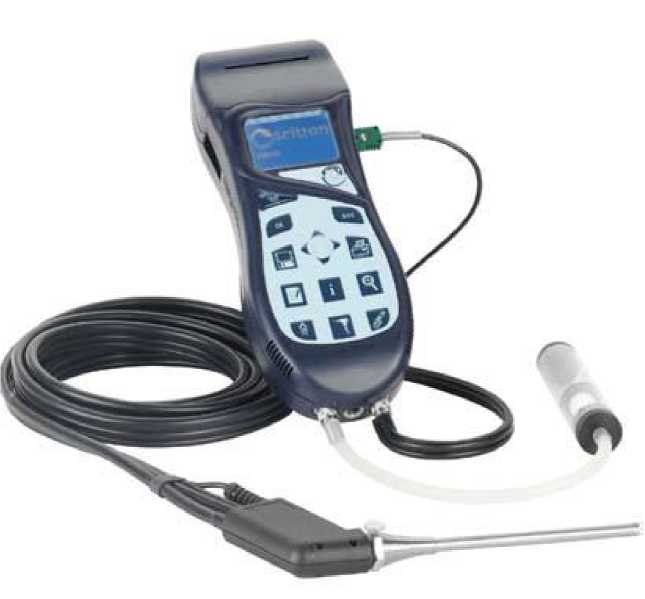

Рисунок 1 - Газоанализатор CHEMIST 400
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализатор CHEMIST 400. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам CHEMIST 400
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические . Общие технические условия.
-
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
-
3 ГОСТ Р 51318.22-99 (СИСПР 22-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний.
-
4 ГОСТ 8.578-2008 ГСИ . Государственная поверочная схема для средств измерений со -держания компонентов в газовых средах.
-
5 Техническая документация фирмы «Seitron S.r.l.»
Поверка
Поверкаосуществляется по документу МП-242-1463-2012 "Газоанализаторы CHEMIST 400 Методика
поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «29» октября 2012 г. Основные средства поверки:
-
- ГСО-ПГС состава O2/N2, CO/N2, NO/N2, NO2/N2 и SO2/N2 в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6);
-
- азот особой чистоты по ГОСТ 9392-74 в баллонах под давлением;
-
- эталонный платинородий-платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-2009;
-
- грузопоршневой мановакуумметр МВП-2,5 по ГОСТ 8291-83;
-
- эталонная аэродинамическая установка АДС-700/100.
Лист № 6 Всего листов 6
Изготовитель
«Seitron S.r.l.» ИталияАдрес: Via Prosdocimo, 30 I-36061 Bassano del Grappa (VI) ITALY Tel. +39.0424.567842, Fax. +39.0424.567849, E-mail: info@seitron.it
Заявитель
ООО «Компания «КИПА», г. Москва, ул. Приорова, д.2 «А». Тел. (495) 450-08-00, факс (495) 450-28-37.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им . Д. И . Менделеева »,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru, http://www.vniim.ru,
Принцип измерений:
- по каналу кислорода, оксида углерода, оксида азота, диоксида азота и сернистого ангидрида - электрохимический.
Способ отбора пробы - принудительный с помощью встроенного мембранного микронасоса.
Газоанализаторы CHEMIST 400 (далее - газоанализаторы) представляют собой многофункциональные переносные приборы со средствами отбора и подготовки пробы к анализу.
Газоанализатор имеет удобный чехол, защищающий от ударов и пластиковый кейс.
Прибор состоит из единой панели со всеми базовыми схемами настройки, сенсоров, газоотборного зонда, силиконовой клавиатуры, LCD дисплея с подсветкой, мощной аккумуляторной батареи. Пневматическая система, измерительные элементы и электронный микромодуль, располагаются на торцевой части пластикового корпуса, что позволяет легкий доступ к этим частям для починки, либо замены элементов, для чего необходимо снять крышку, на которой находится этикетка с перечнем рабочих функций.
Электрическое питание газоанализатора осуществляется от Li-ion аккумуляторной батареи.
Газоанализатор может сохранять в памяти необходимые замеры, проводить расчеты, выводить данные на печать (с помощью Bluetooth) и соединяться с компьютером для передачи и обработки данных с помощью USB кабеля.
Газоанализаторы CHEMIST 400, изготавливают в следующих модификациях, которые представлены в таблице 1.
Таблица 1
CHEMIST 401 Код. К9202А0001 |
CHEMIST 402 Код. К9Е01А0002 |
CHEMIST 403 Код. К9301А0003 |
CHEMIST 404N Код. К9401А0004 |
CHEMIST 404S Код. К9401А0005 | |
Сенсор О2 |
+ |
+ |
+ |
+ |
+ |
Сенсор СО+Н2 |
+ |
+ |
+ |
+ |
+ |
Сенсор NO |
+ |
+ |
+ | ||
Сенсор NО2 |
+ | ||||
Сенсор SO2 |
+ | ||||
Без расширения |
+ | ||||
Расширение до 4-х сенсоров |
+ |
+ |
Автоматическое автообнуление |
+ |
+ |
+ |
+ | |
Разбавление СО |
+ |
+ |
+ |
+ |
Таблица 6
Наименование |
Количество, шт. |
Газоанализатор CHEMIST 400 со встроенным принтером |
1 |
Газоотборный зонд |
1 |
Фильтр конденсата и пылевой фильтр |
1 |
Зонд температуры входящего воздуха |
1 |
Внешний фильтр очистки пробы |
1 |
Блок питания / зарядное устройство |
1 |
Пластиковый кейс |
1 |
Рулон бумаги для принтера |
1 |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 242-1463-2012 |
1 экз. |
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 3.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
Измерение |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной | ||
Кислород (O2) |
От 0 до 25,0 % (об.) включ. |
± 0,2 % (об.) |
- |
Оксид углерода (СО) с компенсацией по Н2 |
От 0 до 200 млн-1 включ. Св. 200 до 2000 млн-1 включ. Св. 2000 до 8000 млн'1 включ. |
± 10 млн-1 |
± 5 % ± 10% |
разбавление |
От 0,15 до 5,00 % (об.) включ. |
- |
± 20 % |
Диапазон низких СО с компенсацией по Н2 |
От 0 до 40 млн-1 включ. Св. 40 до 500 млн'1 включ. |
± 2 млн-1 |
±5% |
разбавление |
От 100 до 3125 млн'1 включ. |
- |
± 20 % |
Диапазон средних СО |
От 0 до 2000 млн-1 включ. Св. 2000 до 4000 млн-1 включ. Св. 4000 до 20000 млн'1 включ. |
± 100 млн-1 |
± 5 % ± 10% |
разбавление |
От 0,3 до 12,5 % (об.) включ. |
- |
± 20 % |
Диапазон высоких СО |
От 0 до 2 % (об.) включ. Св. 2 до 10 % (об.) включ. |
± 0,1 % (об.) |
± 5 % |
Оксид азота (NO) |
От 0 до 100 млн-1 включ. Св. 100 до 5000 млн-1 включ. |
± 5 млн-1 |
± 5 % |
Диапазон низких NO |
От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. |
± 2 млн-1 |
± 5 % |
Сумма оксидов азота (NOx) |
Расчетное | ||
Сернистый ангидрид (so2) |
От 0 до 100 млн-1 включ. Св. 100 до 5000 млн-1 включ. |
± 5 млн-1 |
± 5 % |
Диапазон низких SO2 |
От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. |
± 2 млн-1 |
± 5 % |
Диоксид азота (no2) |
От 0 до 100 млн-1 включ. Св. 100 до 1000 млн-1 включ. |
± 5 млн-1 |
± 5 % |
Диапазон низких NO2 |
От 0 до 40 млн-1 включ. Св. 40 до 500 млн-1 включ. |
± 2 млн-1 |
± 5 % |
Диоксид углерода (CO2) |
От 0 до 99,9 % (об.) включ. |
Расчетное |
-
2) Перечень определяемых физических параметров газового потока и технологических параметров топливосжигающих установок, диапазоны измерений и пределы допускаемой погрешности газоанализаторов приведены в таблицах 4 и 5.
Лист № 4
Всего листов 6 Таблица 4 - Физические параметры газового потока, диапазоны измерений и пределы допускаемой погрешности
Определяемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности | |
абсолютной |
относительной | ||
Температура воздуха |
от минус 20 до плюс 120 °C включ. |
± 0,5 °C |
- |
Температура отходящих газов |
от 0 до 100 °C Х) включ. св. 100 до 1250 °C включ. |
± 0,5 °C |
± 0,5 % |
Давление (тяга и дифференциальное) |
от минус 10 до минус 2,00 гПа2) включ. |
- |
± 1 % |
св. минус 200 до плюс 200 Па включ. |
± 2 Па |
- | |
- |
± 1 % | ||
Примечания:
|
Таблица 5 - Расчетные технологические параметры топливосжигающих установок
Определяемый параметр |
Диапазон показаний |
Дифференциальная температура |
От 0 до 1250 °C включ. |
Избыточный воздух |
От 0 до 850 % включ. |
Потери тепла |
От 0,0 до 100,0 % включ. |
КПД |
От 0,0 до 100,0 % включ. |
КПД (конденсаторный) |
От 0,0 до 120,0 % включ. |
Лист № 5 Всего листов 6
-
10) Время прогрева газоанализатора, мин, не более 5
-
11) Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 7,4 В и емкостью 1,8 А/ч, либо от однофазной сети переменного тока напряжением 220 (+20;-120)В частотой (50 ± 1) Гц через внешний блок питания, входящий в комплект поставки прибора.
-
12) Мощность,потребляемая газоанализаторами при питании от сети, В •А, не более
-
13) Номинальное значение расхода анализируемой газовой смеси, л/мин
-
14) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной
-
15) Габаритные размеры газоанализатора, мм, не более
Рабочие условия эксплуатации
-
- температура окружающей среды, 0С от -5 до +45
-
- диапазон относительной влажности воздуха, % от 20 до 80
