Назначение средства измерений:
Газоанализаторы CASPER предназначены для измерения содержания кислорода (О2), оксида углерода (СО) и оксида азота (NO), в отходящих газах топливосжигающих установок, определения расчетным методом содержания суммы оксидов азота (NOx) и диоксида углерода (СО2), измерения температуры, избыточного давления (разрежения), индикации температуры окружающей среды, а также определения расчетным методом технологических параметров то-пливосжигащих установок - коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы CASPER имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива. Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи данных.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CASPER 300 |
- |
V 1.00 |
8BBB |
СRC 16 |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализатор CASPER. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам CASPER-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
-
3 ГОСТ Р 51318.22-99 (СИПР 22-97) Совместимость технических средств электромагнитная Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний.
-
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Поверка
Поверкаосуществляется по документу МП-242-1464-2012 "Газоанализаторы CASPER. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «29» октября 2012 г.
Основные средства поверки:
-
- ГСО-ПГС состава O2/N2, CO/N2 и NO/N2 в баллонах под давлением, выпускаемые по
ТУ 6-16-2956-92 (с изм. №№ 1, 2, 3, 4, 5, 6);
-
- азот особой чистоты по ГОСТ 9392-74 в баллонах под давлением;
-
- эталонный платинородий-платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-2009;
-
- грузопоршневой мановакуумметр МВП-2,5 по ГОСТ 8291-83.
Изготовитель
«Seitron S.r.l.» Via Prosdocimo, 30 I-36061 Bassano del Grappa (VI) ITALY Tel. +39.0424.567842,
Fax. +39.0424.567849, E-mail: info@seitron.it
Заявитель
ООО «Компания «КИПА», г. Москва, ул. Приорова, д.2 «А». Тел. (495) 450-08-00, факс (495) 450-28-37, Россия.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр.,
19 Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип измерений:
- по каналу кислорода, оксида углерода, оксида азота - электрохимический.
Способ отбора пробы - принудительный с помощью встроенного мембранного микронасоса.
Газоанализаторы CASPER (далее - газоанализаторы) представляют собой портативные приборы со средствами отбора и подготовки пробы к анализу.
Газоанализатор имеет удобный чехол, защищающий от ударов и пластиковый кейс.
Прибор состоит из единой панели со всеми базовыми схемами настройки, сенсоров, газоотборного зонда, силиконовой клавиатуры, LCD дисплея с подсветкой, мощной аккумуляторной батареи. Пневматическая система, измерительные элементы и электронный микромодуль, располагаются на торцевой части пластикового корпуса, что позволяет легкий доступ к этим частям для починки, либо замены элементов, для чего необходимо снять крышку, на которой находится этикетка с перечнем рабочих функций.
Электрическое питание газоанализатора осуществляется от Li-lon аккумуляторной батареи, которая может использоваться и как зарядное устройство, что позволяет использовать прибор, даже если батарея абсолютно разряжена.
Газоанализатор может сохранять в памяти необходимые замеры, проводить расчеты, выводить данные на печать (с помощью Bluetooth) и соединяться с компьютером для передачи и обработки данных с помощью USB кабеля.
Газоанализаторы CASPER, изготавливают в следующих модификациях, которые представлены в таблице 1.
Таблица 1
CASPER 200 |
CASPER 300 | |
Сенсор О2 |
+ |
+ |
Сенсор СО+Н2 |
+ |
+ |
Сенсор NO |
+ | |
Расширение до 3-х сенсоров |
+ | |
Bluetooth |
+ |
+ |

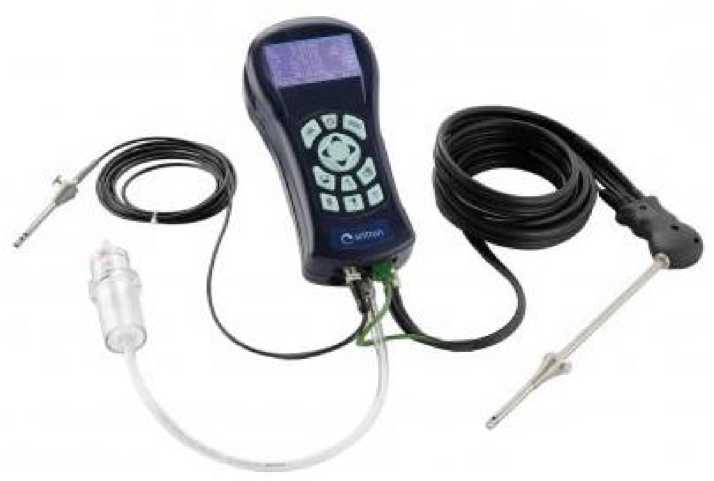

Рисунок 1 - Газоанализатор CASPER
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 3.
Лист № 3
Всего листов 6 Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газо-
анализаторов
Измерение |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной | ||
Кислород (O2) |
от 0 до 25,0 % (об.) включ. |
± 0,2 % (об.) |
- |
Оксид углерода (СО) |
от 0 до 400 млн-1 включ. |
± 20 млн-1 |
- |
св. 400 до 4000 млн-1 включ. |
- |
± 5 % | |
с компенсацией по Н2 |
св. 4000 до 8000 млн-1 включ. |
- |
± 10 % |
Оксид азота |
от 0 до 100 млн-1 включ. |
± 5 млн-1 |
- |
(NO) |
св. 100 до 5000 млн-1 включ. |
- |
± 5 % |
Сумма оксидов азота (NO\) |
Расчетное | ||
Диоксид углерода (СО2) |
от 0 до 99,9 % (об.) (1) включ. |
Расчетное | |
Примечание: 1 - максимальное значение СО2 выводимое на дисплей, зависит от типа топлива. |
-
2) Перечень определяемых физических параметров газового потока и технологических параметров топливосжигающих установок, диапазоны измерений и пределы допускаемой погрешности газоанализаторов приведены в таблицах 4 и 5.
Таблица 4 - Физические параметры газового потока, диапазоны измерений и пределы допускаемой погрешности
Определяемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности | |
абсолютной |
относительной | ||
Температура воздуха |
от -20 до 120 °C включ. |
± 0,5 °C (1) |
- |
Температура отходящих газов |
от 0 до 100 °C (2) включ. св. 100 до 1250 °C включ. |
± 0,5 °C |
± 0,5 % |
Давление (тяга и дифференциальное) |
от -10 до -2,00 гПа включ. св. -200 до +200 Па включ. св. +2,00 до +200 гПа(3) включ. |
± 2 Па |
± 1 % ± 1 % |
Примечания:
|
Таблица 5 - Расчетные технологические параметры топливосжигающих установок
Определяемый параметр |
Диапазон показаний |
Дифференциальная температура |
От 0 до 1250 °C включ. |
Коэффициент чистоты воздуха |
От 0 до 9,5 включ. |
Избыточный воздух |
От 0 до 850 % включ. |
Потери тепла |
От 0,0 до 100,0 % включ. |
КПД |
От 0,0 до 100,0 % включ. |
КПД (конденсаторный) |
От 0,0 до 120,0 % включ. |
Лист № 4 Всего листов 6
-
3) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.
-
4) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий равны 0,5 в долях от пределов допускаемой основной погрешности.
-
5) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 15 до 95 % равны 1,0 в долях от пределов допускаемой основной погрешности.
-
6) Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий равны 0,2 в долях предела допускаемой основной погрешности.
-
7) Пределы допускаемой дополнительной погрешности от изменения давления анализируемой газовой смеси в пределах от минус 50 до плюс 50 гПа равны 0,2 в долях предела допускаемой основной погрешности.
-
8) Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизменяемых компонентов анализируемой газовой смеси равны 1,0 в долях предела допускаемой основной погрешности.
-
9) Пределы допускаемого времени установления показаний, мин:
- по каналам измерения содержания О2, СО и NO 3
-
10) Время прогрева газоанализатора, мин, не более 5
-
11) Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 7,4 В и емкостью 1,8 А/ч, либо от однофазной сети переменного тока напряжением 220 (+20;-120)В частотой (50 ± 1) Гц через внешний блок
питания, входящий в комплект поставки прибора.
12) Мощность, потребляемая газоанализаторами при питании от сети, ВА, не более
13) Номинальное значение расхода анализируемой газовой смеси, л/мин
15) Габаритные размеры газоанализатора, мм, не более
16) Масса газоанализатора, г
Рабочие условия эксплуатации температура окружающей среды, 0С диапазон относительной влажности воздуха, %
от -5 до +45
от 20 до 80
