Номер по Госреестру СИ: 50999-12
50999-12 Измерители комбинированные
(Testo-480)
Назначение средства измерений:
Измерители комбинированные Testo-480, производства Testo AG (Германия), предназначены для измерения скорости потока воздуха, относительной влажности, дифференциального и абсолютного давлений, температуры, уровня освещённости, и концентрации CO2 в атмосфере.
Программное обеспечение
Программное обеспечение измерителей комбинированных Testo-480 разделяется на две части:
-
1. Метрологически незначимая часть, состоящая из внешнего программного обеспечения, используемого для более наглядного отображения полученной в результате измерений информации, на экране ПК, а также для ведения долгосрочного архива и визуализации данных.
-
2. Метрологически значимая часть, состоящая из внутреннего программного обеспечения микропроцессора.
Программное обеспечение измерителей комбинированных Testo 480 состоит из встроенного программного обеспечения и представляет собой метрологически значимую часть программного обеспечения. Внешнее ПО используется для накопления, и визуализации данных, а также создания долгосрочного архива.
Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса измерителя на электронной плате. Электронный блок выдает питающее напряжение на первичные преобразователи и получает с них аналоговый сигнал, который преобразуется в цифровой код и поступает на обработку микропроцессором и микросхемами поддержки микропроцессора.
Программное обеспечение измерителей комбинированных Testo 480 предназначено для преобразования полученного с первичного преобразователя аналогового сигнала (тока или напряжения) в цифровой, и сопоставления его соответствующим единицам измеряемой величины. Кроме того, с помощью заложенной в процессор микропрограммы осуществляется вывод полученных значений на ЖК-дисплей, выбор пользовательских режимов, запись, хранение и считывание измеренных данных из памяти измерителя.
Структурно программное обеспечение представляет собой один модуль обработки сигнала, один модуль памяти и модуль управления интерфейсом. Модули могут работать как одновременно, так и по очереди. При запуске модуля памяти работа других модулей временно приостанавливается.
Встроенное ПО выполняет следующие функции:
- управление питанием измерителя и первичного преобразователя ;
- преобразование полученного сигнала в единицы измеряемой величины;
- отображение данных на ЖК-дисплее;
- обработка команд поступающих при нажатии кнопок интерфейса;
- запись/хранение/считывание данных из памяти измерителя ;
- расчет значений по запросу пользователя .
Измеритель использует энергонезависимое постоянное запоминающее устройство (ППЗУ). Запоминающее устройство совмещено с процессором и представляет собой электрически стираемое перепрограммируемое ПЗУ. Память такого типа может стираться и заполняться данными несколько десятков тысяч раз. Емкость ПЗУ составляет 2048 Кбайт.
Команды интерфейса пользователя позволяют разметить ячейки ПЗУ и задать имена массивам сохраняемых измеренных данных, для дальнейшей идентификации и соотнесения измеренных значений объекту измерения. Измерители Testo 480 не имеют возможности подключения и сохранения данных на съемных, а также удаленных носителях.
Для запуска и выполнения микропрограммы используется 32-разрядный микропроцессор с тактовой частотой не менее 300 МГц.
В программном обеспечении реализованы следующие расчетные алгоритмы:
- поиск минимума числового ряда ;
- поиск максимума числового ряда;
- вычисление среднего числового ряда;
- сглаживание колебаний числовой переменной ;
- расчет скорости из разницы давлений ( трубка Пито);
- расчет объемного расхода из скорости и площади поперечного сечения.
Все алгоритмы используют стандартные математические процедуры и физические формулы.
Описание интерфейсов пользователя, всех меню и диалогов измерителя приводятся в разделах 4, 5, 6 настоящего руководства.
Обработка и хранение данных осуществляется внутри электронных компонентов измерителя без использования открытых интерфейсов связи. Для передачи данных на ПК используется последовательный интерфейс USB. При помощи которого, пользователь может скопировать данные из внутренней памяти измерителя на внешний носитель ПК, представить в таблич-ном/графическом виде и распечатать.
При подключении измерителя с помощью USB-порта для доступа к считыванию данных и правильного отображения информации в операционной системы (ОС) ПК требуется драйвер, содержащий набор команд, позволяющий считать данные из ячеек памяти измерителя с использованием ОС.
Встроенное программное обеспечение представляет собой микропрограмму, установленную в микропроцессор путем записи в его энергонезависимую память при производстве измерителя. Каждой микропрограмме, при ее записи, присвоена версия, которая отражает определенный набор функций, соответствующий данному прибору.
Значимой частью номера версии ПО является первая цифра. Цифра в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.
Идентификация ПО может быть выполнена двумя способами:
1 Через меню пользователя измерителя .
2 При помощи специализированного сервисного оборудования производителя.
Наиболее простым и доступным методом идентификации является считывание версии ПО с дисплея измерителя во время его загрузки. При этом на дисплей выводится модель измерителя и номер версии ПО. Кроме того, идентификационные данные могут быть выведены на дисплей путем выбора соответствующего пункта меню.
Для идентификации ПО вторым способом требуется наличие специального сервисного адаптера, а также сервисного программного обеспечения, позволяющего считать сервисную информацию и внутренней памяти микропроцессора.
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Сведения об идентификационных данных встроенного программного обеспечения измерителей комбинированных Testo-480 приведены в таблице № 1:
Таблица № 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Testo 480 firmware |
05010480.bin |
1.03 |
F6CAC968 |
CRC32 |
Защита программного обеспечения измерителей комбинированных Testo-480 соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

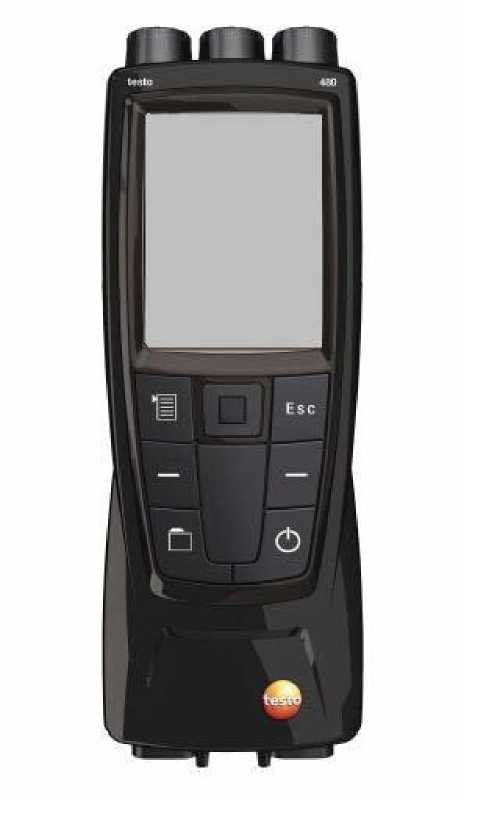

Рис. 1
Измеритель комбинированный Testo-480

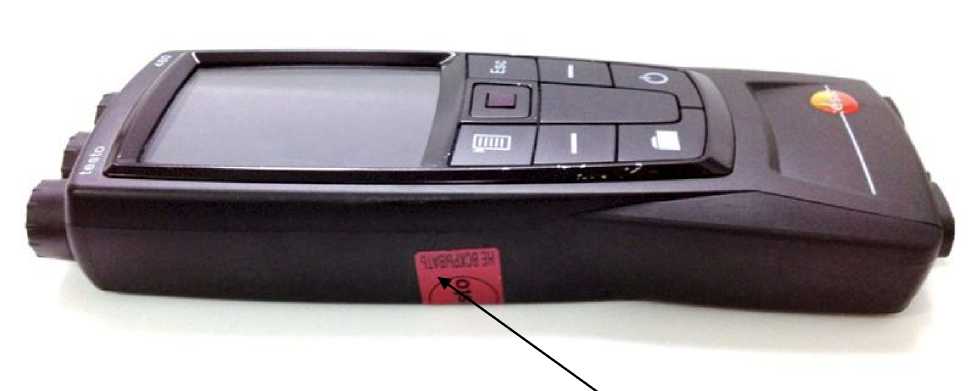

Рис. 2
Разрушающаяся при вскрытии наклейка-пломба
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель методом шелкографии или гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на измерители комбинированные Testo-480. Лист № 8 Всего листов 8
ПоверкаПоверкаосуществляется по документу МП РТ-1751-2012 «ГСИ. Измерители комбинированные Testo-480 фирмы Testo AG. Методика поверки». Основные средства поверки и оборудование:
ИзготовительTesto AG, ГерманияЮридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strasse1. Фактический адрес: Deutschland, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1. Тел. +49 7653 681-0, +49 7653 681-100. E-mail: info@testo.de, web: www.testo.de,www.testo.com. ЗаявительООО «Тэсто Рус», г. Москва115054, г.Москва, Большой Строченовский пер., дом 23 В стр. 1. Тел. (495) 221-62-13, факс (495) 221-62-16. E-mail: info@testo.ru, web: www.testo.ru. Испытательный центрГЦИ СИ ФБУ «Ростест-Москва», регистрационный номер 30010-10 от 15.03.2010г. 117418, г.Москва, Нахимовский проспект, дом 31.Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96. E-mail: info@rostest.ru, web: www.rostest.ru. Измерители комбинированные Testo-480 состоят из электронного блока с автономным питанием и подключаемых к нему измерительных зондов. Электронный блок преобразует электрические сигналы, поступающие от измерительных зондов в единицы измерения соответствующих физических величин. Результаты измерений отображаются на жидкокристаллическом дисплее в цифровом виде. Измерители комбинированные Testo-480 состоят из измерительного прибора, включающего в себя память на 10000 измерительных блоков соответственно и комплекта измерительных зондов. Измерители комбинированные Testo-480 оснащены цифровым интерфейсом, USB-интерфейсом для подключения к ПК и ИК-интерфейсом для подключения к термопринтеру. Конструктивно измерители комбинированные Testo-480 состоят из единого блока обработки сигнала с автономным питанием, расположенного в пластиковом корпусе и состоящего из электронной платы, цифрового жидкокристаллического индикатора и панели управления. Электронный блок подает питающее напряжение на первичный преобразователь и считывает аналоговый сигнал. В дальнейшем производится оцифровка и обработка сигнала микросхемами поддержки процессора. С первичными преобразователями измерители связаны посредством специальных кабелей различной длины. Корпус состоит из двух частей соединенных винтами и пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки. | ||
• |
В комплект поставки входят: измеритель комбинированный - |
1 шт.; |
• |
зонды измерительные - |
по отдельному заказу; |
• |
руководство по эксплуатации - |
1 экз. |
• |
методика поверки - |
1 экз |
измерителей комбинированных Testo-480 приведены в таблице № 2 и таблице № 3:
Таблица № 2
Тип подключаемого зонда |
Диапазон измерений |
Предел допускаемой погрешности |
канал измерения температуры | ||
Терморезистор NTC |
от -20 до +70 °С |
± 1,8 °С, во всём диапазоне (для зонда-крыльчатки диаметром 16 мм) ± 0,5 °С, во всём диапазоне (для остальных зондов) |
Pt100 |
от -100 до +400°С |
± 0,4 °С, в диапазоне от -100 до -50,1 °С; ± 0,1 °С, в диапазоне от -50 до +99,9 °С; ± 0,4 °С, в диапазоне от +100 до +199,9 °С; ± 1 °С, в диапазоне от +200 до +400 °С |
Термопара Тип К (NiCr-Ni) |
от -200 до +1300 °С |
± 0,3 °С, в диапазоне от -200 до +60 °С; ± (0,2 °С + 0,3 % от измеряемого значения), в остальном диапазоне |
канал измерения скорости потока воздуха | ||
Зонд - крыльчатка диаметром 16 мм |
от 0,4 до 60 м/с |
± (0,2 м/с + 5 % от измеряемого значения), в диапазоне от 0,4 до 20 м/с; ± (0,3 м/с + 5 % от измеряемого значения), в диапазоне от 20,1 до 40 м/с; ± (0,4 м/с + 5 % от измеряемого значения), в диапазоне от 40,1 до 60 м/с |
Зонд - крыльчатка диаметром 100 мм |
от 0,2 до 15 м/с |
± (0,2 м/с + 5 % от измеряемого значения) |
Зонд с термоэлементом |
от 0,1 до 20 м/с |
± (0,1 м/с + 5 % от измеряемого значения) |
канал измерения относительной влажности | ||
Сенсор влажности емкостной высокоточный |
от 0 до 100 % |
± (1 %ОВ + 0,7 % от измеряемого значения), в диапазоне от 0 до 90 %ОВ; ± (1,4 %ОВ + 0,7 % от измеряемого значения), в диапазоне св. 90 до 100 %ОВ |
Сенсор влажности емкостной |
от 0 до 100 % |
± (1,8 %ОВ + 0,7 % от измеряемого значения) |
канал измерения дифференциального давления | ||
Сенсор дифференциального давления |
от минус 25 до 25 гПа |
± (0,3 Па + 2 % от измеряемого значения), в диапазоне от минус 25 до 0,01 гПа; ± (0,3 Па + 1 % от измеряемого значения), в диапазоне от 0 до 25 гПа |
канал измерения абсолютного давления | ||
Сенсор абсолютного давления |
от 700 до 1100 гПа |
± 3 гПа |
канал измерения концентрации СО2 в атмосфере | ||
Сенсор CO2 |
от 0 до 10000 ppm |
± (50 ррm ± 2% от измеряемого значения), в диапазоне от 0 до 5000 ppm; ± (100 ррm ± 3% от измеряемого значения), в диапазоне свыше 5000 ppm |
канал измерения уровня освещенности | ||
Зонд для измерения уровня освещенности |
от 0 до 100000 лк |
± 8 % |
Масса, кг, не более |
Диапазон рабочих температур, °С |
Питание |
Габаритные размеры, мм, не более |
0,435 |
от 0 до +40 |
3,7 В (один литий-йонный аккумулятор MOLICEL CELL 103450(1S2P)) |
81 х 235 х 39 |
Таблица № 3
Тип подключаемого зонда |
Длина погружаемой части, мм |
Диапазон измерений температуры*, °С |
Пределы допускаемой погрешности измерений температуры, °С |
Погружные зонды термопары тип К (в зависимости от исполнения) |
до 100 |
до 300 |
от - 200 до + 40 класс 3 (ГОСТ Р 8.585-2001) от - 40 до + 1300 класс 1 и 2 (ГОСТ Р 8.585-2001) |
от 100 до 200 |
до 400 | ||
свыше 200 |
до 1300 | ||
Погружные зонды термопреобразователи сопротивления Pt 100 |
- |
от - 90 до + 400 |
класс А (ГОСТ 6651-2009) |
Поверхностные зонды термопары тип К (в зависимости от исполнения):
|
- |
от - 40 до + 400 от - 40 до + 300 от - 40 до + 600 |
класс 2 (ГОСТ Р 8.585-2001) класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % (свыше 100 °С) |
Допускаемая погрешность измерителей комбинированных Testo-480 по каналу температуры определяется алгебраической суммой величин погрешностей электронного блока (таблица 2) и зонда (таблица 3).
