Программное обеспечение

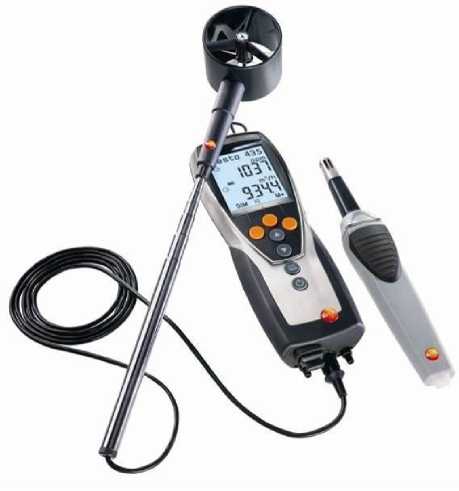

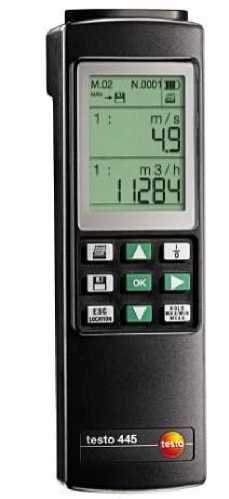

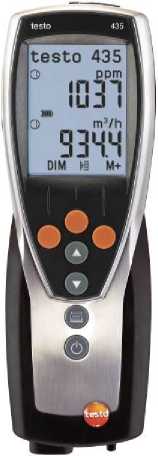

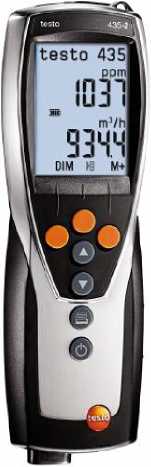

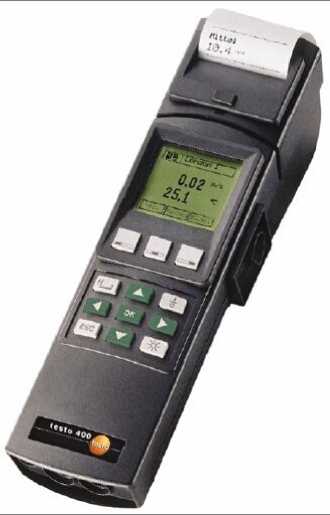

Программное обеспечение измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 разделяется на две части:

1.    Метрологически незначимая часть, состоящая из внешнего программного обеспечения,

используемого для более наглядного отображения полученной в результате измерений информации, на экране ПК, а также для ведения долгосрочного архива и визуализации данных.

2.    Метрологически значимая часть, состоящая из внутреннего программного обеспечения

микропроцессора.

Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса измерителя на электронной плате. Электронный блок выдает питающее напряжение на первичные преобразователи и получает с них аналоговый сигнал, который преобразуется в цифровой код и поступает на обработку микропроцессором и микросхемами поддержки микропроцессора.

Программное обеспечение измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 предназначено для преобразования, полученного с первичного преобразователя аналогового сигнала (тока или напряжения) в цифровой, и сопоставления его соответствующим единицам измеряемой величины. Кроме того, с помощью заложенной в процессор микропрограммы осуществляется вывод полученных значений на ЖК-дисплей, выбор пользовательских режимов, запись, хранение и считывание измеренных данных из памяти измерителя.

Структурно программное обеспечение представляет собой один модуль обработки сигнала, один модуль памяти и модуль управления интерфейсом. Модули могут работать как одновременно, так и по очереди. При запуске модуля памяти работа других модулей временно приостанавливается.

Встроенное программное обеспечение выполняет следующие функции:

- управление питанием измерителя и первичного преобразователя

- преобразование полученного сигнала в единицы измеряемой величины

- отображение данных на ЖК-дисплее

- обработка команд поступающих при нажатии кнопок интерфейса

- запись/хранение/считывание данных из памяти измерителя

- расчет значений по запросу пользователя (мин., макс., сред., и др.)

Лист № 4 Всего листов 13 Измерители комбинированные Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 использует энергонезависимое постоянное запоминающее устройство (ППЗУ) или ППЗУсо встроенным источником питания (элемент CR2032). Запоминающее устройство совмещено с процессором и представляет собой электрически стираемое перепрограммируемое ПЗУ. Память такого типа может стираться и заполняться данными несколько десятков тысяч раз. Емкость ПЗУ составляет 2048 байт.

Команды интерфейса пользователя позволяют разметить ячейки ПЗУ и задать имена массивам сохраняемых измеренных данных, для дальнейшей идентификации и соотнесения измеренных значений объекту измерения. Измерители комбинированные Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 не имеют возможности подключения и сохранения данных на съемных, а также удаленных носителях.

Для запуска и выполнения микропрограммы используется 8-разрядный микропроцессор с тактовой частотой не менее 8 МГц.

В программном обеспечении реализованы следующие расчетные алгоритмы:

- поиск минимума числового ряда ;

- поиск максимума числового ряда;

- вычисление среднего числового ряда;

- сглаживание колебаний числовой переменной ;

- расчет скорости из разницы давлений ( трубка Пито);

- расчет объемного расхода из скорости и площади поперечного сечения.

Все алгоритмы используют стандартные математические процедуры и физические формулы.

Описание интерфейсов пользователя, всех меню и диалогов измерителя приводятся в разделах 11 и 12 Руководства по эксплуатации.

Обработка и хранение данных осуществляется внутри электронных компонентов измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 без использования открытых интерфейсов связи. Для передачи данных на персональный компьютер используется последовательный интерфейс RS232/USB. При помощи которого, пользователь может скопировать данные из внутренней памяти СИ на внешний носитель персонального компьютера, представить в табличном/графическом виде и распечатать.

При подключении измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 с помощью USB-порта для доступа к считыванию данных и правильному отображению информации в операционной системы (ОС) персонального компьютера требуется драйвер, содержащий набор команд, позволяющий считать данные из ячеек памяти измерителя комбинированного с использованием ОС.

Встроенное программное обеспечение представляет собой микропрограмму, установленную в микропроцессор путем записи в его энергонезависимую память при производстве измерителя. Каждой микропрограмме, при ее записи, присвоена версия, которая отражает определенный набор функций, соответствующий данному прибору.

Значимой частью номера версии программного обеспечения является первая цифра. Цифра в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Идентификация программного обеспечения может быть выполнена двумя способами:

• 1     Через меню пользователя измерителя комбинированного.

• 2     При помощи специализированного сервисного оборудования производителя.

Наиболее простым и доступным методом идентификации является считывания версии программного обеспечения с дисплея измерителя комбинированного во время его загрузки. При этом на дисплей выводится модель измерителя и номер версии программного обеспечения. Кроме того, идентификационные данные могут быть выведены на дисплей путем выбора соответствующего пункта меню.

Лист № 5

Всего листов 13

Для идентификации программного обеспечения вторым способом требуется наличие специального сервисного адаптера, а также сервисного программного обеспечения, позволяющего считать сервисную информацию во внутренней памяти микропроцессора.

Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Сведения об идентификационных данных встроенного программного обеспечения измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 приведены в таблице № 2:

Таблица № 2

Защита программного обеспечения измерителей комбинированных Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 соответствует уровню «А» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

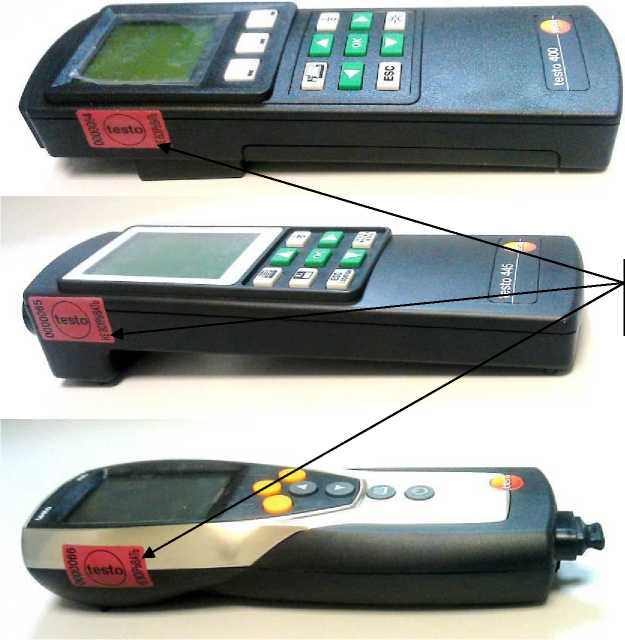

Разрушающаяся при вскрытии наклейка-пломба

Лист № 6 Всего листов 13

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель методом шелкографии или гравировки и на титульный лист руководства по эксплуатации типографским способом.

Поверка

осуществляется по документу МП РТ-1575-2011 «ГСИ. Измерители комбинированные

Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 фирмы Testo AG. Методика поверки».

Основные средства поверки и оборудование:

• •     установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ± (0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);

• •     калибратор-контроллер давления PPC-4A700Kp, с диапазоном измерений абсолютного давления от 0 до 700 к Па, с относительной погрешностью ± 0,008 % (номер по Госреестру 27758-08);

• •     барометр образцовый переносной БОП-1 М-3 1-го разряда, с диапазоном измерений от 5 до 2800 гПа, с погрешностью: ± 10 Па в диапазоне до 1100 гПа и ± 0,01 % от измеряемой величины в диапазоне св. 1100 гПа (номер по Госреестру 26469-04);

• •     калибратор давления пневматический «Метран-505» с диапазоном воспроизведения разности давлений от 5 до 25000 Па, класса точности 0,02 (номер по Госреестру 42701-09);

• •     манометр избыточного давления грузопоршневой МП-2,5 с диапазоном измерений от 0 до 250 кПа, класса точности 0,02 (номер по Госреестру 17973-98);

• •     манометр избыточного давления грузопоршневой МП-6 с диапазоном измерений от 40 до 600 кПа, класса точности 0,02 (номер по Госреестру 33821-07);

• •     манометр избыточного давления грузопоршневой МП-60 с диапазоном измерений от 0,1 до 6 МПа, класса точности 0,02 (номер по Госреестру 23092-07);

• •     манометр избыточного давления грузопоршневой МП-600 с диапазоном измерений от 1 до 60 МПа, класса точности 0,02 (номер по Госреестру 23094-07);

• •     калибратор температуры АТС-125В с диапазоном измерений от -90 до +125 °С, с

погрешностью ±0,3 °С и нестабильностью поддержания температуры не более ± 0,03 °С (номер по Госреестру 46576-11);

• •     калибратор температуры поверхностный КТП-1 с диапазоном температур от +40 до +600 °С и пределом допускаемой основной абсолютной погрешности воспроизведения температур не более ± [0,2+0,004(t - 40)] °С (номер по Госреестру 33937-07);

• •     калибратор температуры СТС-1200А с диапазоном температур от +300 до +1200 °С, с погрешностью ± 2 °С и нестабильностью поддержания температуры не более ± 0,1 °С (номер по Госреестру 18844-03);

• •     термометр сопротивления платиновый эталонный ПТС-10М 1-го разряда с диапазоном измерений от -200 до +420 °С (номер по Госреестру 11804-99);

• •     Преобразователь термоэлектрический платинородий - платиновый эталонный типа ППО, 2-го разряд от +300 до +1200 °С (номер по Госреестру 15638-02);

• •     генератор влажного воздуха динамический «Hygrogen2» с диапазоном воспроизведения относительной влажности от 5 до 95 %, с абсолютной погрешностью ±0,5 % относительной влажности (номер по Госреестру 32405-06);

• •     генератор влажного газа Michel Instruments модель DG-4, с абсолютной погрешностью ± 0,5 °С точки росы (номер по Госреестру 28367-04);

• •     генератор газовых смесей ГГС-03-03, рабочий эталон 1-го разряда (номер по Госреестру 46598-11);

• •     фотометрическая скамья ФС-М (6м) с гониометром для фотометрической головки люксметра, с погрешностью измерения угла поворота ± 0,5 ° (номер по Госреестру 1792-63);

• •     установка для измерения относительной спектральной чувствительности: источник света типа СИ 10-300; монохроматор МДР-23; эталонный приемник излучения, аттестованный по характеристике ОСЧ в диапазоне длин волн от 250 до 1100 нм, с относительной погрешностью;

• •     нейтральный ослабитель - светофильтр из стекла НС-7 со световым коэффициентом пропускания 0,50 ± 0,05 и абсолютной погрешностью измерения коэффициента пропускания не более ±0,003;

• •     группа из трех эталонных светоизмерительных ламп типа СИС 40-100 с цветовой

температурой 2856К, с относительной погрешностью по силе света ± 2,5 %;

• •     ГСО-ПГС СО2 в азоте в баллонах под давлением и ГСР-ПГС СО в воздухе в баллонах под давлением;

• •     термостат жидкостный КВ-25-1 с диапазоном измерений от - 70 до + 80 °С и нестабильностью поддержания температуры не более ± 0,005 °С;

• •     термостат переливной прецизионный типа ТПП-1.0 с диапазоном температур от +35 до +300 °С и нестабильностью поддержания температуры не более ± 0,01 °С;

• •     Термостат с флюидизированной средой   FB-08 с диапазоном температур от + 50 до

+ 700 °С и нестабильностью поддержания температуры не более ± 0,3 °С;

• •     Климатическая камера «MHU-225CNSA» с диапазоном воспроизведения температур от -70 до +150 °С, с погрешностью воспроизведения температуры ± 0,3 °С и нестабильностью поддержания температуры ± 0,5 °С, с диапазоном воспроизведения относительной влажности от 20 до 98 %, с относительной погрешностью ± 2,5 %;

• •     барокамера.
