Номер по Госреестру СИ: 47168-11
47168-11 Преобразователи дифференциального давления
(Testo-6321, Testo-6351, Testo-6381, Testo-6383)
Назначение средства измерений:
Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 предназначены для измерений дифференциального давления путем преобразования измеряемого давления в диапазоне от минус 2000 до 2000 гПа в унифицированный электрический выходной сигнал, а также индикации текущего значения давления.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.06.2021
Номер записи - 135968
ID в реестре СИ - 358368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Testo-6383, Testo-6381, Testo-6351, Testo-6321, Testo-6351, Testo-6381, Testo-6383, Testo-6321, Testo 6383,
Производитель
Изготовитель - Фирма "Testo AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 264
Выдано извещений - 4
Кол-во периодических поверок - 168
Кол-во средств измерений - 1
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№801 от 2016.06.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№3216 от 2011.07.06 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 29147-11,47165-11,10069-11,19935-11,47166-11 по 47168-11)
№1826 от 2016.11.30 О переоформлении свидетельства об утверждении типа средства измерений № 43124 "Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383"
№589 от 2021.04.27 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Преобразователи дифференциального давления (Testo-6321, Testo-6351, Testo-6381, Testo-6383)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47168-11 Преобразователи дифференциального давления (Testo-6321, Testo-6351, Testo-6381, Testo-6383) Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
|
47168-11 Преобразователи дифференциального давления (Testo-6321, Testo-6351, Testo-6381, Testo-6383) Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
83437-21 Системы измерительные тепловой энергии и теплоносителя (ИС.ТМК-Н) ООО "ТехПромСервис" (РОССИЯ г. Калуга) |
|
47168-11 Преобразователи дифференциального давления (Testo-6321, Testo-6351, Testo-6381, Testo-6383) Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
83449-21 Датчики климатические (ИПМ) ООО "Инженерные Технологии" (РОССИЯ г. Челябинск) |
Все средства измерений ООО "Инженерные Технологии"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14078-07 01.05.2012 |
Анализаторы, TESTO 350M, 350XL, 350S (с модулями TESTO 350M/XL.454, TESTO 350S) Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17270-06 01.03.2011 |
Приборы для измерений давления цифровые, Testo 506, 511, 512, 312, 314, 521, 526, 551, 555, 556, 560 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17271-05 01.01.2011 |
Газоанализаторы, Testo 300 (XXL, M-I, XL-I), TESTO 325 (M, XL, I), TESTO 330 (1, 2, 3), TESTO 335 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17271-08 01.01.2014 |
Анализаторы дымовых газов, Testo 300 (XXL, M-I, XL-I); Testo 325 (M, XL, -I); Testo 330 (-1, -2, -3, -1LL, -2LL); Testo 335 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17272-06 01.09.2011 |
Измерители комбинированные, TESTO 110,TESTO 922, TESTO 925, TESTO 926, TESTO 935, TESTO 945, TESTO 950 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17273-06 01.09.2011 |
Измерители комбинированные, Testo 400, Testo 405, Testo 415, Testo 416, Testo 417, Testo 425, Testo 435, Testo 445 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17274-06 01.09.2011 |
Шумомеры, Testo 816 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17740-06 01.09.2011 |
Приборы комбинированные, TESTO 605, TESTO 615, TESTO 625, TESTO 635, TESTO 645, TESTO 650 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
17740-12 13.04.2017 |
Измерители комбинированные, Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17741-06 01.12.2011 |
Приборы для измерения частоты вращения, TESTO 465, TESTO 475, TESTO 476 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
31055-06 01.03.2011 |
Люксметры, Testo 545 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
31343-06 01.04.2011 |
Измерители температуры бесконтактные инфракрасные, Testo 805, Testo 825, Testo 826, Testo 830, Testo 850-1, Testo 850-2, Testo 860 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
32381-06 01.09.2011 |
Приборы комбинированные, TESTO 175-H1, TESTO 175-H2, TESTO 177-H1 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
32382-06 01.09.2011 |
Приборы для измерения влажности и температуры, hydrotest 500, hydrotest 600, hydrotest 650 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
32383-06 01.09.2011 |
Термометры, TESTO 174, TESTO 175-T1, TESTO 175-T2, TESTO 175-T3, TESTO 177-T1, TESTO 177-T2, TESTO 177-T3, TESTO 177-T4 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
32471-06 01.09.2011 |
Тахометры универсальные цифровые, TESTO 470 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
36652-07 01.01.2013 |
Анализаторы дымовых газов, TESTO 327 Фирма "Testo AG" (ГЕРМАНИЯ ) |
1 год | |
|
37482-08 01.05.2013 |
Трубки (приемники пневмометрические) дифференциальные, Пито-Прандтля и Пито прямая Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37737-08 01.06.2013 |
Приборы портативные для измерения давления, 500 мод. Testo 510 и Testo 511 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38090-08 01.07.2013 |
Люксметры, Testo 540 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38176-08 01.08.2013 |
Термометры инфракрасные, Testo 830-T3, Testo 830-T4, Testo 831,Testo 845, Testo 810 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38573-08 01.10.2013 |
Тепловизоры инфракрасные, Testo 880 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38574-08 01.10.2013 |
Термометры цифровые со сменными зондами, Testo 110, Testo 112 Testo 720, Testo-Ex-Pt 720, Testo 735, Testo 922, Testo 925, Testo 926, Testo 950 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38574-13 08.02.2018 |
Термометры цифровые со сменными зондами, Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38735-08 01.10.2013 |
Приборы комбинированные, Testo-608-H1, Testo-608-H2, Testo-610, Testo-410-1, Testo-410-2, Testo-606-1, Testo-606-2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38736-08 01.10.2013 |
Термометры цифровые , Testo 105, Testo 106, Testo 905-T1, Testo 905-T2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40071-08 01.01.2014 |
Анализаторы для измерения объемной доли СО2, Testo 535 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40806-09 01.08.2014 |
Комплекты аналитические, Testo 360 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41284-09 01.10.2014 |
Измерители относительной влажности и температуры комбинированные, Testo-6621-A01, Testo-6621-A2, Testo-6631, Testo-6651, Testo-6681 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44366-10 01.04.2015 |
Приборы комбинированные, Testo-606-1, Testo-606-2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44367-10 16.04.2020 |
Тепловизоры инфракрасные, Testo 875-1, 875-2, 881-1, 881-2, 881-3 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44368-10 01.04.2015 |
Измерители относительной влажности и температуры комбинированные, Testo Saveris-T; Testo Saveris-Pt; Testo Saveris-H Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44744-10 01.08.2015 |
Приборы комбинированные, Testo-622, Testo-623 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44745-10 01.08.2015 |
Анализаторы дымовых газов, Testo 350-MARITIME Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47168-11 28.06.2021 |
Преобразователи дифференциального давления, Testo-6321, Testo-6351, Testo-6381, Testo-6383 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47453-11 28.06.2021 |
Измерители дифференциального давления, Testo 512, Testo 312, Testo 314, Testo 521, Testo 526 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47525-11 22.07.2021 |
Тепловизоры инфракрасные, Testo-876, Testo-882 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47779-11 03.10.2016 |
Термометры цифровые , Testo 103, Testo 104 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48550-11 28.06.2021 |
Измерители комбинированные, Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48959-12 03.02.2017 |
Калибраторы давления, Pneumator Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49158-12 22.02.2017 |
Измерители комбинированные, Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49192-12 13.01.2022 |
Анализаторы дымовых газов, Testo-350 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49192-12 06.03.2017 |
Анализаторы дымовых газов, Testo-350 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49193-12 06.03.2017 |
Газоанализаторы горючих газов, Testo-316 Ex Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49766-12 05.05.2017 |
Тепловизоры инфракрасные, Testo 885, Testo 890 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50850-12 17.08.2017 |
Шумомеры цифровые, testo 816-1, testo 816-2, testo 816-3, testo 816-4 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50999-12 20.08.2017 |
Измерители комбинированные, Testo-480 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51415-12 12.10.2017 |
Тепловизоры инфракрасные, Testo 875-1i, Testo 875-2i Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51475-12 12.10.2017 |
Термометры инфракрасные, Testo 104-IR, Testo 810, Testo 830-T3, Testo 830-T4, Testo 835-Т1, Testo 835-Т2, Testo 835-Н1, Testo 845 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52193-12 24.12.2017 |
Измерители комбинированные, Testo 410-1, Testo 410-2, Testo 417-2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52453-13 21.01.2018 |
Трубки дифференциальные, Пито-Прандтля и Пито-прямая Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52542-13 23.01.2018 |
Анализаторы дымовых газов, Testo 320 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54361-13 29.07.2018 |
Анализаторы дымовых газов, Testo 330-1 LL, Testo 330-2 LL Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55786-13 09.12.2018 |
Измерители температуры и относительной влажности комбинированные, Saveris Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56131-14 15.01.2019 |
Газоанализаторы, Testo 315-3 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59640-15 23.01.2020 |
Измерители влажности, Testo 616 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61827-15 02.10.2020 |
Измерители комбинированные, Saveris 2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62132-15 30.10.2020 |
Тепловизоры инфракрасные, Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62306-15 18.11.2020 |
Измерители давления цифровые, Testo 570 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65064-16 09.09.2021 |
Анализаторы дымовых газов, Testo 330i Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65374-16 06.10.2021 |
Клещи измерительные электронные, Testo 770 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
37568-08 |
Термометры цифровые прецизионные, TЕSTO 720 Фирма "Testo AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики климатические (ИПМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 134 | 0 | 134 | 0 | 134 | 0 | 134 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 29 | 4 | 25 | 2 | 29 | 4 | 25 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 93 | 92 | 1 | 0 | 90 | 90 | 0 |
Стоимость поверки Датчики климатические (ИПМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3300 | 3611 |
|
ФБУ Владимирский ЦСМ Владимирская область |
3960 | 3611 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1904 | 3611 |
|
ФБУ Крымский ЦСМ Республика Крым |
5291 | 3611 |
|
ФБУ Ростовский ЦСМ Ростовская область |
3678 | 3611 |
Программное обеспечение
Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса преобразователей на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства преобразователей. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Лист № 2 Всего листов 6 Встроенное программное обеспечение преобразователей дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 имеет одинаковую структурную схему.
Конструктивно преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 представляют собой единый блок обработки сигнала. Встроенный тензорезистивный первичный сенсор преобразует дифференциальное давление, поступающее на вход преобразователя в электрический сигнал. В дальнейшем производится оцифровка и обработка этого сигнала микросхемами поддержки процессора.
Программа обработки цифрового кода реализована в машинном коде (ассемблере) микропроцессора. Все метрологические характеристики преобразователей дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 запрограммированы в процессе изготовления и не могут быть изменены. Внесение изменений в данную часть программного обеспечения невозможно.
Метрологически значимая часть программного обеспечения имеет следующие характеристики:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО |
muf6350 R.mot |
1.06 |
ACDAAFD4 |
CRC32 |
Для идентификации ПО используется файловый менеджер Total Commander, позволяющий вычислить контрольную сумму CRC32, а также отобразить информацию о номере версии и идентификационном наименовании файла встроенного ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

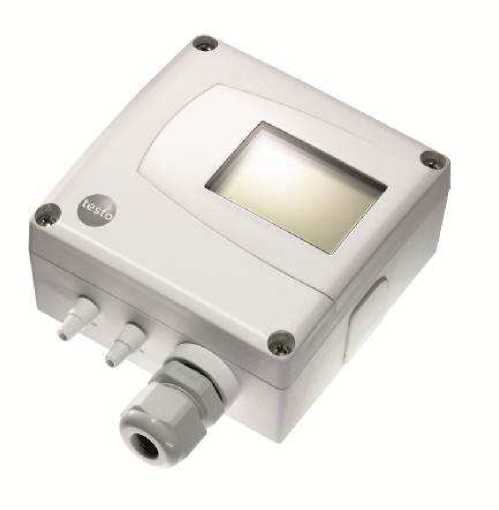

Преобразователь дифференциального
давления Testo 6321
Преобразователь дифференциального
давления Testo 6383

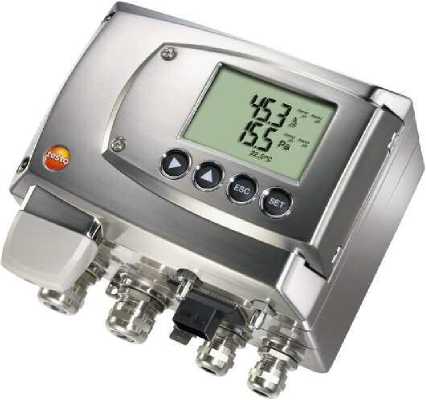

Преобразователь дифференциального давления Testo 6381

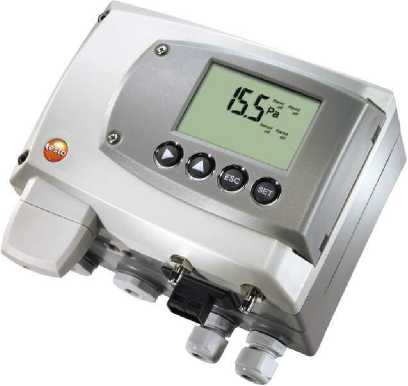

Преобразователь дифференциального давления Testo 6351

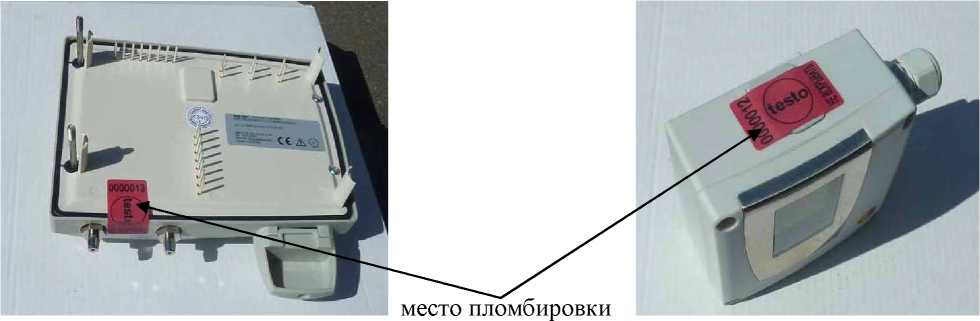

Преобразователь дифференциального давления Testo 6351 и Testo 6381
Преобразователь дифференциального давления Testo 6321
место пломбировки

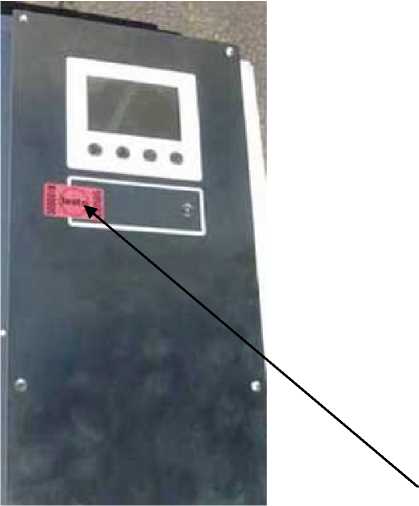

Преобразователи дифференциального давления Testo 6383
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений изложены в руководстве по эксплуатации на преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».
ГОСТ 8.187-76 ГСИ «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ по обеспечению безопасных условий и охраны труда и оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по МП РТ 1541-2011. «Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 фирмы «Testo AG», Германия. Методика поверки», утвержденной «08» июня 2011 г.
Основные средства поверки:
Калибратор давления пневматический «Метран-505», диапазон воспроизведения разности давлений от 5 до 25000 Па, класс точности 0,02 (номер по Госреестру 29852-05);
Задатчик разрежения «Метран-503», диапазон воспроизведения разрежения от минус 25 до минус 63000 Па, класс точности 0,02 (номер по Госреестру 25940-03);
Микроманометр образцовый 1-го разряда МКМ-4, диапазон измерений от 100 до 4000 Па, класс точности 0,01 (номер по Госреестру 3950-73);
Микроманометр жидкостный компенсационный МКВК-250, диапазон измерений давления от 0 до 2500 Па, класс точности 0,02 (номер по Госреестру 22995-02);
Мановакуумметр грузопоршневой МВП-2,5, диапазон измерений от минус 95 до 250 кПа, класс точности 0,05 (номер по Госреестру 1652-99);
Образцовая катушка сопротивления Р331, сопротивление 100 Ом, класс точности 0,01 (номер по Госреестру 1162-58);
Мультиметр цифровой Agilent НР34401А, диапазоны измерений: (0-10) В, (0-100) мА, ПГ ±0,005 % (номер по Госреестру 16500-97);
Вольтметр универсальный В7-72, диапазон измерений от 0 до 20 В, ПГ ±0,005 % (номер по Госреестру 26425-04);
Источник постоянного тока Б5-45, наибольшее значение напряжения 50 В, допускаемые отклонения ±0,5 % от установленного значения (номер по Госреестру 5965-77);
Барометр М67, диапазон измерения от 610 до 900 мм рт.ст., ПГ ±0,8 мм рт.ст.; (номер по Госреестру 3744-73);
Термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 до 55 0С, цена деления 0,1 0С, ПГ ±0,2 0С (номер по Госреестру 303-91).
Изготовитель
Фирма «Testo AG», ГерманияАдрес: 79853,Deutschland. Lenzkirch. Testo-Strasse. 1 Тел.: +497653681-0, факс: +49 7653 681-100
E-mall: info@testo.de; web: www.testo.de,www.testo.com
Заявитель
ООО «Тэсто Рус»Адрес: 117105, г. Москва, Варшавское ш., д. 17, стр. 1, офис Э-4-6
Тел.: +7 (495) 788-98-11, 747-59-53; факс: (495) 788-98-49
E-mall: info@testo.ru; web: www.testo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений -ФГУ «Российский центр испытаний и сертификации - Москва» (ГЦИ СИ - ФГУ «Ростест - Москва»), 117418, г. Москва, Нахимовский проспект, дом 31Тел. (499) 129-19-11, тел./факс (499) 124-99-96, Email: info@rostest.ru
Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 представляют собой приборы для измерения дифференциального давления воздуха или неагрессивных газов и преобразования их в унифицированные выходные электрические сигналы: (0.20). (4.20) мА и (0... 1), (0.5), (0... 10) В.
Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 оснащены встроенными тензорезистивными первичными сенсорами и электронной схемой, расположенными в пластиковом (Testo-6321, Testo-6351) или металлическом (Testo-6381, Testo-6383) корпусе. Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 дополнительно оснащаются ЖК-дисплеем.
Принцип действия состоит в преобразовании дифференциального давления поступающего на вход преобразователя в электрический сигнал, пропорциональный измеряемому давлению. Далее электрический сигнал поступает на выход преобразователя в виде унифицированного сигнала и преобразуется в цифровую индикацию на ЖК-дисплее (при его наличии).
Преобразователи всех моделей имеют функцию автоматической настройки нулевого значения, которая позволяет компенсировать температурный дрейф и неточность положения установки. Автоматическая настройка нулевой точки выполняется через фиксированные промежутки времени путем сообщения положительной и отрицательной камер между собой. Фаза обнуления длится одну секунду, в течение которой измерение невозможно.
Преобразователи дифференциального давления Testo-6383 выполнены в плоских пластиковых корпусах с передней панелью из нержавеющей стали, что позволяет осуществлять скрытый монтаж преобразователя.
Во избежание несанкционированного вмешательства, места, предназначенные для заводской калибровки преобразователей дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 пломбируется защитной наклейкой-пломбой. Пломбировка производится путем приклеивания разрушающихся наклеек с нанесенной надписью «testo». В случае попытки вскрытия нарушится целостность наклейки.
Все приборы имеют защитную блокировку. При вскрытии корпуса отключается питание электронной платы, поэтому функционирование приборов невозможно.
|
Наименование характеристики |
Модель преобразователя дифференциального давления | |||
|
Testo-6321 |
Testo-6351 |
Testo-6381 |
Testo-6383 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений давления, |
Пределы допускаемой основной приведенной погрешности | |||
|
гПа |
измерений давления (вариации показаний), % от диапазона | |||
|
измерений * | ||||
|
от 0 до 0,1 |
- |
- |
± 5,0 |
± 5,0 |
|
от 0 до 0,5 |
- |
± 2,5 |
± 2,5 |
± 2,5 |
|
от 0 до 1 |
±2,0 |
± 1,5 |
± 1,5 |
± 1,5 |
|
от 0 до 5 |
±2,0 |
± 1,5 |
± 1,5 |
± 1,0 |
|
от 0 до 10 |
±1,5 |
± 1,0 |
± 1,0 |
± 0,5 |
|
от 0 до 20 |
±1,5 |
- |
- | |
|
от 0 до 50 |
±1,5 |
± 0,8 |
± 0,8 | |
|
от 0 до 100 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от 0 до 500 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от 0 до 1000 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от 0 до 2000 |
- |
± 0,8 |
- | |
|
от минус 0,1 до 0,1 |
±10,0 |
- |
± 10,0 |
± 10,0 |
|
от минус 0,5 до 0,5 |
±5,0 |
± 2,5 |
± 2,5 |
± 2,5 |
|
от минус 1 до 1 |
±2,0 |
± 1,5 |
± 1,5 |
± 1,5 |
|
от минус 5 до 5 |
±2,0 |
± 1,5 |
± 1,5 |
± 1,0 |
|
от минус 10 до 10 |
±1,5 |
± 1,0 |
± 1,0 |
± 0,5 |
|
от минус 20 до 20 |
±1,5 |
- |
- | |
|
от минус 50 до 50 |
±1,5 |
± 0,8 |
± 0,8 | |
|
от минус 100 до 100 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от минус 500 до 500 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от минус 1000 до 1000 |
±1,2 |
± 0,8 |
± 0,8 | |
|
от минус 2000 до 2000 |
- |
± 0,8 |
- | |
|
Предельное рабочее давление с ВПИ, гПа - до 20 |
200 | |||
|
- до 100 |
750 | |||
|
- до 2000 |
2500 | |||
|
Выходной сигнал |
от 4 до 20 |
от 4 до 20 | ||
|
- постоянный ток, мА |
от 0 до 20 | |||
|
от 0 до 1 | ||||
|
- напряжение постоянного тока, |
от 0 до 5 | |||
|
В |
от 0 до 10 | |||
|
Пределы допускаемой дополнительной погрешности от температуры, % / °С |
± 0,05 |
± 0,03 |
± 0,02 |
± 0,02 |
|
Диапазон рабочих температур, °С |
от минус 5 до 50 | |||
|
Диапазон температуры транс- | ||||
|
портирования и хранения, °С |
от минус 20 до 60 | |||
|
Относительная влажность окру- | ||||
|
жающего воздуха, % |
от 30 до 80 | |||
|
Напряжение питания, В | ||||
|
- переменного тока |
от 21,6 до 26,4 | |||
|
- постоянного тока |
от 21,6 до 26,4 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Масса, не более, кг |
0,16 |
1,30 |
2,56 |
1,35 |
|
Габаритные размеры: длина, не более, мм |
109 |
162 |
162 |
246 |
|
ширина, не более, мм |
81 |
122 |
122 |
161 |
|
высота, не более, мм |
50 |
77 |
77 |
47 |
Пределы допускаемой основной приведенной погрешности средства измерений (вариации показаний) нормированы для диапазона температур от 20 до 24 0С.
