Номер по Госреестру СИ: 50779-12
50779-12 Машина координатно-измерительная
(СWB-450DV)
Назначение средства измерений:
Машина координатно-измерительная СWB-450DV (далее - КИМ) предназначена для измерения геометрических размеров и относительного расположения поверхностей деталей сложной формы и применяется в лаборатории промышленного предприятия.

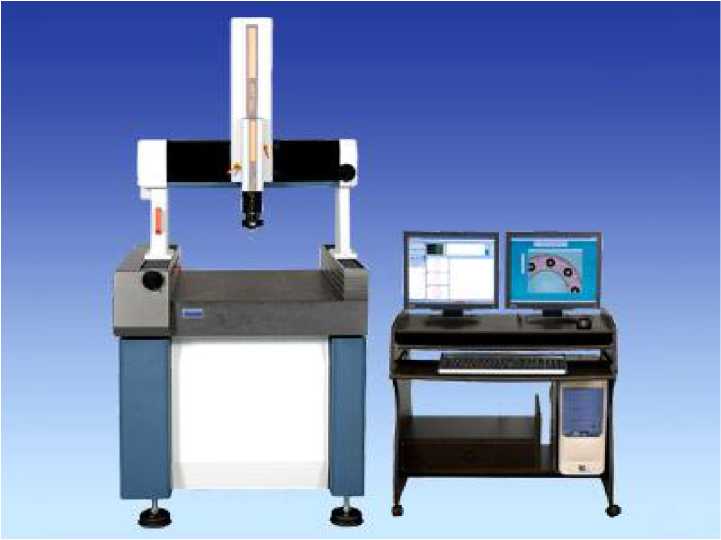

Внешний вид.
Машина координатно-измерительная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 140301
ID в реестре СИ - 362701
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
НЕТ МОДИФИКАЦИИ, нет данных, Без модификации, EOS, ARES, HERA, KRONOS, CWB-450 DV,
Производитель
Изготовитель - Фирма "Chien Wei Precise Technology Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 543 дн.
Приказы РСТ, где упоминается данный тип СИ
№150 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Применение статистических методов" (ТК 125)
№1482 от 2023.07.18 ПРИКАЗ_Об утверждении типов стандартных образцов (31)
№683 от 2018.04.11 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Машина координатно-измерительная (СWB-450DV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50779-12 Машина координатно-измерительная (СWB-450DV) Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
50779-12 Машина координатно-измерительная (СWB-450DV) Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30902-05 |
Машина координатно-измерительная, CE-1006A-CNC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
1 год | |
|
41525-09 |
Машина координатно-измерительная, CE-450 DV Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
46975-11 |
Машина координатная измерительная, CE-1006AV-CNC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
50779-12 |
Машина координатно-измерительная, СWB-450DV Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
70123-18 |
Микроскоп измерительный, CW-2515N Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
71332-18 |
Микроскоп измерительный, CW-2020N-PC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
3101 | 14098 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
25095 | 14098 |
Программное обеспечение
Программное обеспечение (ПО) QC 5000 позволяет проводить статистическую обработку полученных данных, сравнить данные измерения с имеющейся математической моделью. Возможность автоматической обработки данных измерения существенно уменьшает время анализа полученных данных.
Идентификационные данные ПО «QC 5000» приведены в табл. 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
QC 5000 |
QC 5000 |
не ниже 2.95.x |
нет данных |
нет данных |
В ПО «QC 5000» защита от непреднамеренных и преднамеренных изменений метро -логически значимой части ПО и измеренных данных осуществляется:
-
- ограничением несанкционированного доступа средствами ПО «QC 5000»;
-
- проверкой целостности ПО «QC 5000» при запуске.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок ПО «QC 5000» уровень защиты ПО «QC 5000» от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и фирменную табличку прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в руководстве по эксплуатации на КИМ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине координатно-измерительной CWB-450DV-
1. МИ 2060-90 «Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
-
2. МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки».
-
3. Техническая документация фирмы-изготовителя.
Заявитель
Общество с ограниченной ответственностью «АСМ-Сервис» (ООО «АСМ-Сервис») Адрес: 191186, г. Санкт-Петербург, ш. Революции, д. 102Тел.: (812) 740-11-63, факс: (812) 320-28-71.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru
Принцип действия КИМ состоит в непрерывном сканировании проходимых кареткой расстояний по осям X, Y, Z с дальнейшей компьютерной обработкой.
КИМ состоит из системы ЧПУ (числовое программное управление) и измерительной машины портального типа, на рабочий стол которой устанавливается измеряемый объект.
Измерительный стол выполнен из гранита, также обеспечена возможность установки стеклянного стола. Каретка оси Х и пиноль оси Z выполнены из прошедшего специальную обработку алюминия, имеющего высокую поверхностную твердость. Для обеспечения точного и плавного перемещения по осям X, Y, Z используются высокоточные линейные направляющие и аэроподшипники. На осях X, Y, Z установлены оптические линейки Renishaw с разрешением 0,001 мм.
Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка Renishaw модели МН20 со щупом, установленная на торце пиноли оси Z. Измерения осуществляются путем сканирования расстояний, проходимых измерительной головкой со щупом. В состав КИМ входит видеосистема ССD с цифровой камерой на оси Z, позволяющая проводить 2D измерения в видеорежиме. В ручном режиме перемещения по осям X, Y, Z осуществляются с помощью маховиков.
Внешний вид КИМ изображен на рисунке 1.
Рисунок 1
-
1. Координатно-измерительная машина в составе:
1 шт.;
1 шт.;
1 шт.;
1 шт.;
1 комп.;
1 комп.
1 комп.
1 шт.
1 шт.
-
- гранитный стол
-
- стеклянный стол
-
- измерительная головка Renishaw модели МН20
-
- видеосистема CCD
-
- комплект щупов
-
- комплект для калибровки
-
2. Компьютерный блок управления в составе:
-
- компьютер, монитор, клавиатура, операционная система
-
3. Программное обеспечение QC 5000 с инструкцией пользователя
-
4. Руководство по эксплуатации
|
Диапазон измерения длины по осям X, Y, Z, мм, не менее |
400x430x150 |
|
Дискретность отсчета, мм Отклонения от плоскостности рабочих поверхностей гранитной плиты и стеклянного стола, мм, не более Пределы допускаемой основной абсолютной погрешности измерения длины, мкм: |
0,001 0,005 |
|
±(4+5L/1000) ±(8+5L/1000), где: L - измеренное значение длины, мм |
|
Предел допускаемой абсолютной погрешности трехмерного позиционирования (погрешность ощупывающей головки), мм Предел допускаемой случайной составляющей погрешности измерения координат точки S, мм Масса измеряемой детали, кг, не более на стеклянном столе |
0,002 0,0015 30 |
|
на гранитном столе Высота измеряемой детали, мм, не более |
110 150 |
|
Габаритные размеры машины, мм, не более |
910x920(1920 с рабо чим местом)х2040 |
|
Масса машины, кг, не более Питание от сети переменного тока: |
600 |
|
напряжение, В / частота, Гц |
220/50 110/60 |
|
Потребляемая мощность, кВт, не более Срок службы, лет, не менее Условия эксплуатации: |
2 6 |
|
20±2 ±2,0 80 101,3±10 2,0 |
