Номер по Госреестру СИ: 70123-18
70123-18 Микроскоп измерительный
(CW-2515N)
Назначение средства измерений:
Микроскоп измерительный модель CW-2515N (далее, микроскоп) предназначен для измерения геометрических размеров и относительного расположения поверхностей деталей.
Внешний вид.
Микроскоп измерительный
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 161925
ID в реестре СИ - 384325
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CW-2515N,
Производитель
Изготовитель - Фирма "Chien Wei Precise Technology Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2018.01.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Микроскоп измерительный (CW-2515N)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chien Wei Precise Technology Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30902-05 |
Машина координатно-измерительная, CE-1006A-CNC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
1 год | |
|
41525-09 |
Машина координатно-измерительная, CE-450 DV Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
46975-11 |
Машина координатная измерительная, CE-1006AV-CNC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
50779-12 |
Машина координатно-измерительная, СWB-450DV Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
70123-18 |
Микроскоп измерительный, CW-2515N Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
71332-18 |
Микроскоп измерительный, CW-2020N-PC Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Микроскоп измерительный (CW-2515N)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Микроскоп измерительный (CW-2515N)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
QUADRA CHEK-200 |
|
Номер версии ПО |
V2.19.5 |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «СРЕДНИЙ» по Р 50.2.077-2014 для встроенного программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на наружную сторону основания микроскопа методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к микроскопу измерительному модель CW-2515N
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 50 м и длин волн в диапазоне 0,2 50 мкм»
Поверка
Поверкаосуществляется по документу 437-139-2017МП «Микроскоп измерительный модель CW-2515N. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 02.10.2017 г.
Основное средство поверки:
- мера длины штриховая 3 разряда по ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10-9 50 м и длин волн в
диапазоне 0,2 50 мкм».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «CHIEIN WEI PRECISE TECHNOLOGY CO., LTD», Тайвань
Адрес: 20-16, Chen Pei N. Lane, Chen Pei Li, fengshan, 830 Kaohsiuhg Hsein, Taiwan
Тел.: +49-89-8391-0; факс: +49-89-83989
E-mail: info@hoffmann-group.com
Заявитель
Общество с ограниченной ответственностью «АСМ-Сервис» (ООО «АСМ-Сервис») ИНН 7826143118
Адрес: 197343, г. Санкт-Петербург, Земледельческая ул., д. 5, литер А
Тел.: +7 (812) 740-11-63; факс: +7 (812) 320-28-71
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: +7 (812) 244-62-28, 244-12-75, факс: +7 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия микроскопов основан на считывании с измерительных шкал значений перемещения подвижного предметного стола по осям X, Y, соответствующих линейным размерам измеряемого объекта.
Конструктивно микроскопы состоят из гранитного основания, подвижного предметного стола с измерительными шкалами, вертикальной колонки с оптической системой, программного блока цифровой индикации.
Конструкция микроскопов предусматривает грубое и точное перемещение подвижного предметного стола. Грубое перемещение осуществляется вручную. Точное перемещение осуществляется с помощью вращающихся рукояток, соответствующих осям X и Y. Для предотвращения грубого перемещения подвижный стол снабжен механическими фиксаторами для каждой оси.
Фокусировка оптической системы на измеряемом объекте осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонке.
Микроскоп может работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен под подвижным предметным столом.
Осветители для работы в отраженном свете расположены по окружности оптической системы.
В комплект поставки микроскопов входит калибровочный образец - стеклянная пластина с нанесенными на ней окружностями с известными значениями диаметров.

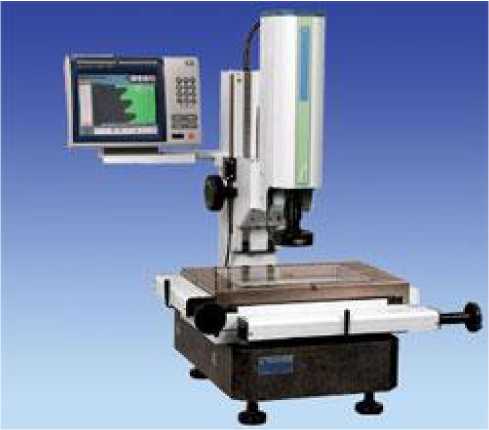

Рисунок 1 - Внешний вид микроскопа
Пломбирование микроскопа измерительного модели CW-2515N не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений линейных размеров, мм: - по оси X |
От 0 до 250 |
|
- по оси Y |
От 0 до 150 |
|
Пределы допускаемой абсолютной погрешности |
± (3+L/200), |
|
измерений линейных размеров, мкм |
где L - измеряемая длина в мм |
|
Дискретность отсчета, мкм |
1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальная высота измеряемой детали, мм, не более |
150 |
|
Максимальный вес измеряемой детали, кг, не более |
10 |
|
Габаритные размеры, мм, не более: - длина |
750 |
|
- ширина |
830 |
|
- высота |
1250 |
|
Масса, кг, не более |
95 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
|
- изменение температуры воздуха в течение 1 часа работы, °С, не более |
±0,25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- вибрация с амплитудой, мкм, не более |
2,0 |
