Номер по Госреестру СИ: 71332-18
71332-18 Микроскоп измерительный
(CW-2020N-PC)
Назначение средства измерений:
Микроскоп измерительный модель CW-2020N-PC(далее, микроскоп) предназначен для измерения геометрических размеров и относительного расположения поверхностей деталей.
Внешний вид.
Микроскоп измерительный
Рисунок № 1
Программное обеспечение
Таблица 1 - Идентификационные данные программного, обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MSU3D-PRO |
Номер версии (идентификационный номер) ПО |
91.07.0003 |
Цифровой идентификатор ПО |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014 для автономного программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на наружную сторону основания микроскопа методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к микроскопу измерительному модель CW-2020N-PC
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Поверка
Поверкаосуществляется по документу 437-151-2018МП «Микроскоп измерительный модель CW-2020N-PC. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 05.03.2018 г.
Основное средство поверки:
- мера длины штриховая 3 разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «CHIEN WEI PRECISE TECHNOLOGY CO., LTD», Тайвань
Адрес: 20-16, Chen Pei N. Lane, Chen Pei Li, fengshan, 830 Kaohsiuhg Hsein, Taiwan
Тел.: +49-89-8391-0; факс: +49-89-83989
Заявитель
Общество с ограниченной ответственностью «АСМ-Сервис» (ООО «АСМ-Сервис»)
ИНН 7826143118
Адрес: 197343, г. Санкт-Петербург, Земледельческая ул., д. 5, литер А
Тел.: +7 (812) 740-11-63; факс: +7 (812) 320-28-71
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: +7 (812) 244-62-28, +7 (812) 244-12-75; факс: +7 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия микроскопа основан на оптическом визирном методе, при котором для нахождения координат точки или геометрического элемента необходимо совместить неподвижное перекрестие на экране монитора с изображением искомого элемента, проецируемого на экран монитора при помощи ПЗС-камеры.
Конструктивно микроскоп состоит из гранитного основания, подвижного предметного стола с измерительными шкалами, вертикальной колонки с оптической системой, персонального компьютера с программным обеспечением.
Перемещения подвижного предметного стола по осям X, Y соответствуют линейным размерам измеряемого объекта.
Конструкция микроскопа предусматривает грубое и точное перемещение подвижного предметного стола. Грубое перемещение осуществляется вручную. Точное перемещение осуществляется с помощью вращающихся рукояток, соответствующих осям X и Y. Для предотвращения грубого перемещения подвижный стол снабжен механическими фиксаторами для каждой оси.
Фокусировка оптической системы на измеряемом объекте осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонке.
Микроскоп может работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен под подвижным предметным столом. Осветители для работы в отраженном свете расположены по окружности оптической системы.
В комплект поставки микроскопов входит калибровочный образец - стеклянная пластина с нанесенными на ней окружностями с известными значениями диаметров.

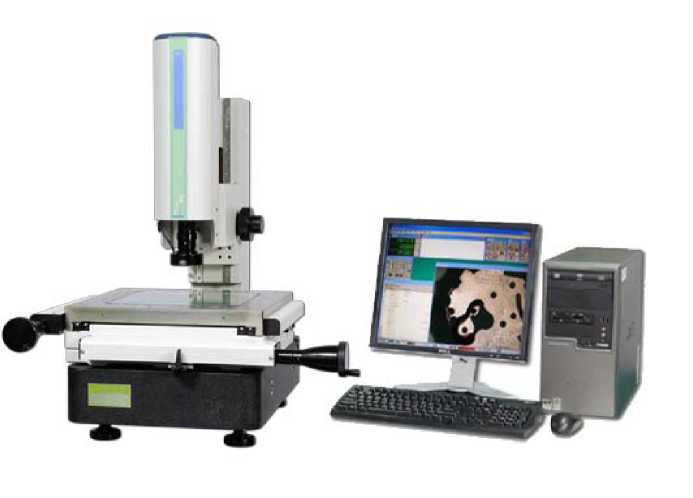

Рисунок 1 - Внешний вид микроскопа
Пломбирование микроскопа измерительного не предусмотрено.
Лист № 2 Всего листов 3
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений линейных размеров по осям X и Y, мм |
От 0 до 200 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
± (3+L/200), где L - измеренное значение длины в мм |
Дискретность отсчета, мкм |
0,5 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение переменного тока частотой 50 Гц, В |
220 |
Максимальная высота измеряемой детали, мм |
150 |
Максимальная масса измеряемой детали, кг |
10 |
Габаритные размеры, мм, не более: - длина |
605 |
- ширина |
727 |
- высота |
950 |
Масса, кг, не более |
133 |
Средний срок службы, лет, не менее |
5 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +19 до +21 |
- изменение температуры воздуха в течение 1 часа работы, °С, не более |
±0,25 |
- относительная влажность воздуха, %, не более |
65 |
- амплитуда вибрации, мкм, не более |
2,0 |
