Номер по Госреестру СИ: 50709-12
50709-12 Расходомеры механические жидкостные
(BGF)
Назначение средства измерений:
Расходомеры механические жидкостные BGF(далее-расходомеры) предназначены для измерений объемного расхода жидкости с плотностью до 2 кг/дм3в напорных трубопроводах.
Внешний вид.
Расходомеры механические жидкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Расходомеры механические
жидкостные BGF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к цельнометаллическим механическим расходомерам жидкостным BGFГОСТ 8.142-75 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне от 1 • 10-3 до 2403 кг/с».
Техническая документация фирмы-изготовителя.
Изготовитель
фирма «Heinrichs Messtechnik GmbH», Германия.Адрес:
KOBOLD Messring GmbH
Nordring 22-24
65719 Hofheim/Taunus
Tel:+49 (0)6192-299-0
Fax:+49 (0)6192-23398
info.de@kobold.com
Заявитель
компания «RCS, Inc.», США.Адрес:
4015 Old Settlement Ct., Missouri City, TX 77459, USA
+1 281 948 4040, +7 926 633 5845
E-mail: aneil@rcsint.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14e-mail: info@vniim.ru
Принцип действия расходомеров основан на использовании сужающего устройства с изменяемой площадью сечения. В таком сужающем устройстве расход измеряемой среды прямо пропорционален линейному перемещению чувствительного элемента.
Чувствительным элементом в таком сужающем устройстве (диафрагма) является подпружиненный конус, помещенный в ее центральное отверстие. Когда среда (жидкость) протекает через отверстие в диафрагме, положение конуса изменяется до тех пор, пока гидродинамическая сила и противодействующее ей сила сжатия пружины не придут в равновесие. Положение конуса, относительно нулевой отметки (линейное перемещение), пропорционально расходу измеряемой среды и преобразуется в угол поворота индикаторной стрелки с помощью магнитной муфты.
Расходомеры представляют собой моноблочную конструкцию, представляющую собой цилиндрический отрезок трубы, в котором находится диафрагма с подпружиненным конусом.
Снаружи крепится табло индикации расхода и преобразователь выходных сигналов, помещенные в металлический корпус.
Расходомеры по заказу могут комплектоваться устройством предустановки сигнализации определенного значения расхода.
Расходомеры имеют различные конструктивные исполнения, характеризующие:
-
- способ присоединения к трубопроводу: фланцевый или бесфланцевый;
Расходомер обеспечивает формирование следующих выходных сигналов (по заказу):
-
- формирование цифрового сигнала в стандарте интерфейса RS232, RS485;
-
- формирование токового сигнала в диапазоне тока (4-20) или (0-20) мА, пропорционального измеренному расходу
Маркировка взрывозащиты II Gb c T5.

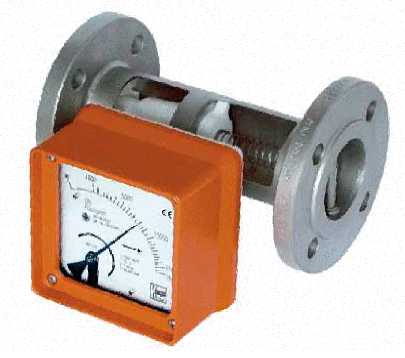

Внешний вид расходомеров (в разрезе) приведен на рисунке 1
В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 1(винт на лицевой панели индикатора)
Рисунок 1
Наименование |
Кол-во |
Цельнометаллический механический расходомер жидкостной BGF |
1 |
Руководство по эксплуатации |
1 |
Диаметр условного прохода трубопровода (Ду), мм 15 и 25
Диапазон измерений расхода жидкости, дм3/ч
Ду 15 Ду 25 |
от 16 до 600 от 16 до 4000 |
Пределы допускаемой приведенной погрешности измерений расхода, % ± 2,0
Габаритные размеры, мм, не более
длина 250,0 ( ± 10)
ширина 220,0 ( ± 10)
высота 160,0 ( ± 10)
Напряжение питания, В
Потребляемая мощность (постоянный ток), Вт , не более Максимальное рабочее давление измеряемой среды, МПа Диапазон температур измеряемой среды, оС Масса, кг, не более Ду 15 Ду20 Условия эксплуатации: |
от198 до 240 (50 ± 1 Гц) 24 12 4 от минус 40 до плюс 80 4 5 |
диапазон рабочих температур окружающего воздуха, °С относительная влажность воздуха, %, не более |
от 0 до плюс 80 80 |
Средняя наработка на отказ, ч Средний срок службы, лет |
35000 10 |
