Номер по Госреестру СИ: 59830-15
59830-15 Расходомеры вихревые
(DVH-R, DVE-R)
Назначение средства измерений:
измерений массового и объемного расхода, плотности, давления и температуры жидкости, газа или пара. приведенных к нормальным условиям при температуре рабочей среды от минус 40 °C до плюс 400 °C.
Расходомеры вихревые DVH-R, DVE-R (далее - расходомеры) предназначены для
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 06.02.2020
Номер записи - 150652
ID в реестре СИ - 373052
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Расходомер вихревой DVE-RVSLL2S0A, DVH-R, DVE-R, DVH-R,
Производитель
Изготовитель - Фирма "Heinrichs Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 7241 дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Расходомеры вихревые (DVH-R, DVE-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59830-15 Расходомеры вихревые (DVH-R, DVE-R) Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
78058-20 Модули (ИС4) Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14513-04 01.04.2009 |
Расходомеры массовые, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14513-98 01.08.2003 |
Массомеры, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
43907-10 01.04.2015 |
Расходомеры массовые, MFMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
43908-10 01.04.2015 |
Расходомеры массовые, TMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47984-11 |
Расходомеры, TSK-C150CJ1U5V0-0-S5H-0 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50709-12 30.07.2017 |
Расходомеры механические жидкостные, BGF Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55096-13 |
Уровнемеры поплавковые магнитные, MBSK-K-220 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56646-14 26.02.2019 |
Ротаметры, BGN-R, BGF-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57785-14 02.07.2019 |
Расходомеры массовые, TM-R, TME-R, TMU-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59830-15 06.02.2020 |
Расходомеры вихревые, DVH-R, DVE-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Модули (ИС4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Модули (ИС4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Программное обеспечение (ПО) является встроенным и предназначено для математической обработки и формирования выходных сигналов, измерения сигнала с подключенными и отключенными датчиками с последующим усреднением и фильтрацией, передачи измеренных значений для обработки результатов измерений, корректировки измерений и параметров с учетом температуры, выдачи измеренных значений в виде постоянного электрического тока
или цифровом виде посредством интерфейса, формирования импульсных выходных сигналов для дистанционного связи по протоколам MODBUS или HART.
Класс защиты ПО по МИ 3286-2010 - «С».
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода). |
Алгоритм вычисления цифрового идентификатора ПО |
|
DVH/DVE |
DVH/DVE |
V5.00.71 |
0x46860B8D |
CRC 16 |

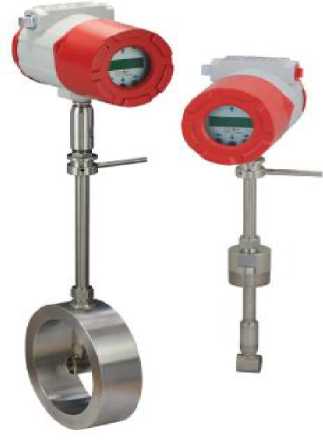

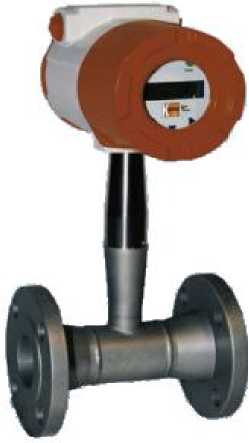

Фотографии общего вида
DVH-R
DVE-R

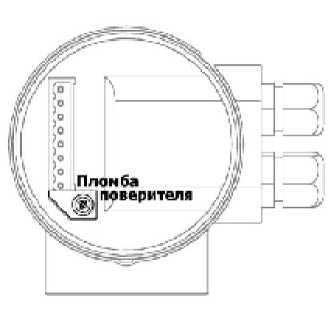

Схема мест пломбировки
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в паспорте на «Расходомеры вихревые DVH-R, DVE-R.».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам вихревым DVH-R, DVE-RПоверка
Поверкаосуществляется по документу МП 59830-15 «Расходомеры вихревые DVH-R, DVE-R. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 октября 2013 г.
Основное поверочное оборудование:
-расходомерные установки для измерений массового расхода жидкости с погрешностью ±0,2 % и рабочими средами с плотностью 400...2000 кг/м1 2 3 4 5 6);
-электронный счетчик импульсов амплитудой до 50 В, частотой до 10 кГц;
-термометр лабораторный, пределы измерений 0...100 °С, погрешность ±0,1°С;
-набор ареометров, пределы измерений 400...2000 кг/м3, погрешность ±0,03 %;
-миллиамперметр постоянного тока, пределы измерения 0...20 мА, погрешность ±0,05 %.
Изготовитель
Фирма «Heinrichs Messtechnik GmbH», Германия.
Адрес: Robert-Perthel-Str.9, Кельн, 50739, Германия.
Тел: +49 (0) 221-497-08-0
Факс: + 49 (0) 221-497-08-178
Заявитель
Официальный представитель фирмы
«Heinrichs Messtechnik GmbH», Г ермания в России
ООО «КОБОЛД РУС»
Адрес: 390035, г. Рязань, Проезд Гоголя. д. 3 А.
Телефон: 8-(495)-737-78-68 Факс: 8-(495)-737-78-69
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия расходомеров основан на преобразовании частоты отрыва вихревой дорожки Кармана, образующейся за установленным в потоке телом обтекания, в частоту электрического сигнала пропорциональную скорости потока.
Результаты измерений отображаются на жидкокристаллическом дисплее или
передаются на аналоговый токовый или импульсный выход.
Расходомеры состоят из первичного преобразователя расхода DVH или DVE и электронного блока.
Электронный блок обрабатывает сигналы датчиков и осуществляет следующие функции:
-вычисление массового расхода и массы жидкости;
-вычисление объёмного расхода и объёма жидкости;
-индикацию результатов измерений расхода, массы, объёма, плотности; -самодиагностику неисправностей и их индикацию;
В зависимости от назначения, диапазонов расходов, способа присоединения к трубо-
проводу и условий применения, расходомеры изготавливаются в двух модификациях: DVH-R и DVE-R.
В модификации DVE-R датчики размещены в сенсорной головке, расположенной в
измерительной полости расходомера ниже по потоку от тела обтекания. Датчик давления изолирован диафрагмой. Расходомер DVE-R применяется в трубопроводах с Dу50 и выше, монтируется с обжимным фитингом или набивным сальником.
Расходомеры модификации DVH-R имеют три исполнения: -DVH-R-V -используются для прямого считывания объёма, -DVH-R-H -используются при повышенном давлении измеряемой среды, -DVH-R-Т -используются для определения компенсированного массового расхода насыщенного пара
Расходомеры имеют корпус первичного преобразователя с фланцевым креплением или же корпус для монтажа между ответными фланцами трубопровода (крепление типа «сэндвич»).
Конструкция расходомера обеспечивает защиту от несанкционированного изменения метрологических характеристик после выпуска из производства и защиту от вмешательства в его работу в процессе эксплуатации.
Таблица 1
|
DVH-R |
DVE-R | |
|
Пределы допускаемой относительной погрешности измерений, % жидкость/воздух/насыщен. пар: -объемный расход, -массовый расход, -плотность |
±0,7 / ±1,0 / ±1,0 ±1,0 / ±1,5 / ±1,5 ±0,3 / ±0,5 / ±0,5 |
±1,2 / ±1,5 / ±1,5 ±1,5 / ±2,0 / ±2,0 ±0,3 / ±0,5 / ±0,5 |
|
Пределы допускаемой приведенной погрешности измерений давления, %: жидкость/воздух/насыщен. пар |
±0,3 / ±0,3 / ±0,3 |
- |
|
Пределы допускаемой приведенной погрешности измерений давления, % |
±0,3 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, С° |
±1,0 | |
|
Диапазон температуры измеряемой среды, °C |
- 40 . . . + 260 -200 . . . + 400* | |
|
Выходные сигналы: -аналоговый с/без HART, мА -импульсный выход , В -импульсный выход, Гц -предупредительный сигнал релейный, количество вых. -импульсный с Modbus* |
от 4 до 20 от 1,8 до 30 от 0 до 1000 от 1 до 3 1 | |
Продолжение таблицы 1
|
Температура окружающей среды, хранения и транспортирования, °С |
-40 . . .+60 |
|
Параметры питания:
|
12 . . . 36 220(+10/-15%) 50±1 10 |
|
Взрывозащита |
1ExdIIBT6/H2 |
|
Степень защиты от внешних воздействий |
IP66 |
|
Средний срок службы, не менее, лет |
12 |
|
Средняя наработка на отказ, не менее, ч |
75000 |
DVH-R Таблица 2
|
Диаметр условного прохода, мм |
15 |
20 |
25 |
40 |
50 |
|
Диапазон измерений -жидкость (вода), т/ч |
0,23. . . 5 |
0,3. . . 9 |
0,5. . . 15 |
1,3. . .38 |
2,1. . .63 |
|
-воздух,м3/ч |
3...28 |
5.66 |
9.142 |
21.350 |
36.584 |
|
-насыщенный пар, кг/ч |
3.18 |
5.42 |
8.91 |
19.224 |
32.375 |
|
Максимальное |
2 | ||||
|
рабочее давление, МПа |
10* | ||||
|
Максимальное |
4 | ||||
|
избыточное давление, МПа |
17,5* | ||||
|
Габаритные размеры, не более, мм |
200х206х376 |
200х206х381 |
200х206х381 |
200х206х381 |
200х206х389 |
|
-исполнение с | |||||
|
фланцами | |||||
|
-исполнение |
- |
- |
200х206х376 |
200х206х384 |
200х206х389 |
|
«сэндвич» |
Продолжение таблицы 2
|
Масса, не более, кг -исполнение с |
5,9 |
6,6 |
7,4 |
11,2 |
15,1 |
|
фланцами | |||||
|
-исполнение «сэндвич» |
- |
- |
4,6 |
5,4 |
6,4 |
DVH-R Таблица 3
|
Диаметр условного прохода, мм |
80 |
100 |
150 |
200 |
|
Диапазон измерений -жидкость (вода), т/ч |
4,7.140 |
8,1.244 |
18.534 |
32.970 |
|
-воздух, м3/ч |
79...1307 |
138.2275 |
313.5157 |
549.9034 |
|
-насыщенный пар, кг/ч |
72.838 |
126.1459 |
286.3309 |
500.5797 |
|
Максимальное рабочее давление, |
2; |
10* |
10;16* |
10;16*; |
|
МПа |
40*;64* |
40*;64* | ||
|
Максимальное избыточное |
4 | |||
|
давление, МПа |
17,5* | |||
|
Габаритные размеры, не более, | ||||
|
мм | ||||
|
-исполнение с фланцами |
200х206х401 |
250х206х411 |
300х206х439 |
300х206х462 |
|
-исполнение «сэндвич» |
200х206х401 |
200х206х411 |
- |
- |
|
Масса, не более, кг -исполнение с фланцами |
25,5 |
43,6 |
80,8 |
136 |
|
-исполнение «сэндвич» |
10,3 |
15 |
- |
- |
DVE-R Таблица 4
|
Диаметр условного прохода, мм |
80 |
150 |
200 |
|
Диапазон измерений -жидкость (вода), т/ч |
5,2 .157 |
20,4 . . . 614 |
35,4 . . .1062 |
|
-воздух, м3/ч |
89.1463 |
347.5716 |
601.9897 |
|
-насыщенный пар, кг/ч |
81.938 |
316.3667 |
548.6350 |
|
Максимальное рабочее давление, МПа |
2; 10* | ||
|
Максимальное избыточное давление, МПа |
4; 17,5* | ||
|
Г абаритные размеры, не более, мм |
200х206х965 | ||
|
Масса, не более, кг |
7,5 |
9,5 |
11,5 |
*- по заказу
DVE-R Таблица 5
|
Диаметр условного прохода, мм |
300 |
400 |
600 | |||
|
Диапазон измерений -жидкость (вода), т/ч |
79,2 . |
. .2337 |
125 . . |
. 3753 |
284 . . |
. 8537 |
|
-воздух, м3/ч |
1345. |
22145 |
2124. |
34962 |
4833. |
79547 |
|
-насыщенный пар, кг/ч |
1226. |
14209 |
1936. |
22432 |
4404. |
.51039 |
Продолжение таблицы 5
|
Максимальное рабочее давление, МПа |
0,2; 10* |
|
Максимальное избыточное давление, МПа |
0,4; 17,5* |
|
Габаритные размеры, не более, мм |
200х206х965 |
|
Масса, не более, кг |
11,5 12,5 |
*- по заказу
