57785-14 Расходомеры массовые
(TM-R, TME-R, TMU-R)
Назначение средства измерений:
Расходомеры массовые TM-R, TME-R, TMU-R (далее - расходомеры) предназначены для измерения массового расхода, массы, плотности, температуры, объемного расхода, объема жидкости или газа.
Программное обеспечение
Программное обеспечение (ПО) расходомера встроенное, состоит из двух составных частей: меню оператора, доступ к которому обеспечивается индивидуальным паролем на фирме-изготовителе, который не сообщается пользователю, и меню пользователя, защищенного его паролем.
Программное обеспечение расходомера выполняет функции контроля за измерением массы, объема, температуры измеряемой среды, вычисления параметров расхода и количества, архивирования и передачи измеренных и вычисленных параметров расхода измеряемой среды, а так же выполняет функции контроля и обновления дисплея расходомера, часов реального времени, производит регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Уровень защиты ПО по МИ 3286-2010 - «С».
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового иденти-фика-тора ПО |
UMC-3 UMC-4 |
UMC-3/4 |
03.22 04.32 |
EECSEDE9 CSEDE9 EECSDF68 CSDF68 |
CRC 16 |
Фотографии общего вида

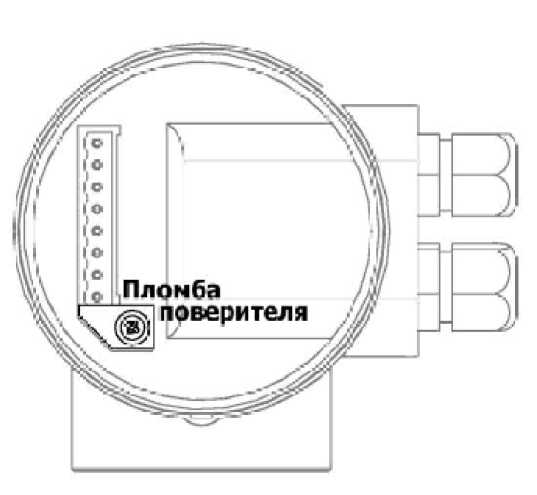

Схема мест пломбировки

Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры массовые TM-R, TME-R, TMU-R. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовые TM-R, TME-R, TMU-R
-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
-
2. ГОСТ 8.510-2002 ГСИ. «Государственная поверочная схема для средств измерений объема и массы жидкости ».
-
3.ГОСТ Р 8.618-2006 ГСИ. «Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
4.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
-
5.ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний».
-
6. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 57785-14 «Расходомеры массовые TM-R, TME-R, TMU-R. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 октября 2013 г.
Основное поверочное оборудование:
-установки поверочные с весоизмерительным устройством с пределами допускаемой относительной погрешности в режиме измерения массы и массового расхода не более ±0,05% или ±0,03%;
-электронный счетчик импульсов амплитудой до 50 В, частотой 0 . . .10 кГц;
-термометр лабораторный, пределы измерений 0...100 °С, цена деления 0,1°С;
-набор ареометров, пределы измерений 400...2000 кг/м3, погрешность ±0,03 %; -миллиамперметр постоянного тока, пределы измерения 0...20 мА, погрешность ±0,05 %.
Изготовитель
Фирма «Heinrichs Messtechnik GmbH», Германия.
Адрес: Robert-Perthel-Str.9, Кельн, 50739, Германия.
Тел: +49 (0) 221-497-08-0
Факс: + 49 (0) 221-497-08-178
Расходомер состоит из первичного преобразователя расхода TM или TME или TMU и одного из вторичных электронных преобразователей UMC3 или UMC4 (электронного блока). Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя расхода. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Вторичный электронный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
-вычисление массового расхода и массы жидкости;
-вычисление объёмного расхода и объёма жидкости;
-индикацию результатов измерений расхода, массы, объема, плотности в различных единицах;
-самодиагностику неисправностей и их индикацию;
-передачу измеренной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер и т.д.
Расходомеры изготавливаются трех модификаций TM-R, TME-R, TMU-R различающихся точностью измерений, диапазонами температур измеряемой среды, массовым расходом и применением на трубопроводах большего диаметра.
Таблица 1
Наименование характеристики |
TM-R |
TMU-R |
TME-R |
Диаметр условного прохо да, мм |
10 . . . 100 |
10 ...300 |
10 ...80 |
Диапазон измерений массового расхода, т/ч -минимальный -максимальный |
0,8 . . . 0,8-10-3 6 . . . 65 |
0,06 . . . 0,6 220 . . . 2200 |
0,06 . . . 0,6 6 . . . 60 |
Диапазон измерений плотности, кг/м3 |
400 . . . 2000 | ||
Диапазон температур рабочей среды, С° |
- 40 . . . +260 |
| |
Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости/газа, % - с преобразователем UMC-3 -с преобразователем UMC-4 |
±0,1/±0,5 ±0,15/±0,5 |
±0,15/±0,5 ±0,15/±0,5 | |
Стабильность нуля, % |
±0,15 | ||
Пределы допускаемой абсолютной погрешности измерений температуры рабочей среды, °С |
±0,5 |
Продолжение таблицы 1
Пределы допускаемой абсолютной погрешности измерений плотности , кг/м3 |
±5,0 | |
Пределы допускаемой абсолютной погрешности измерений плотности с калибровкой по месту, кг/м3 |
±3,0 |
±3,0(±2,0)* |
Воспроизводимость, % |
0,02 |
0,03 |
Пределы допускаемой дополнительной отно сительной погрешности измерений массы и массового расхода, вызванной изменением температуры рабочей среды, на каждые 10 °С, % |
±0,05 | |
Максимальное рабочее давление, МПа |
4,0 90* |
4,0 4,0 75* |
Пределы допускаемой относительной погрешности выходных сигналов,% |
±0,1 |
±0,15 |
Пределы допускаемой абсолютной погрешности суммирования импульсов, имп |
±1 | |
Взрывозащита датчика |
0Еха1аПСТ6...Т2 | |
Взрывозащита преобразователя |
1Exd[ia]IICT3. . .Т6 2Exd[ia]lICT3. . .T6 |
1Exd[ia]IICT3. . .T6 2Exd[ia]IICT3. . .T6 ; 1Exd[ia]IICT4/T6 |
Выходные сигналы: -аналоговый с/без HART, мА -импульсный выход , В -импульсный выход, Гц -предупредительный сигнал релейный, количество выходов |
4 до 20 1,8 . . . 30 0 . . . 1000 от 1 до 3 | |
Температура окружа ющей среды, хранения и транспортирования, °С |
-40 . . . + 60 | |
Напряжение, В -постоянный ток -переменный ток |
19 . . . 36 220(+10/-15%) | |
Частота, Гц |
50±1 |
Продолжение таблицы 1
Степень защиты от внешних воздействий |
IP65 |
IP65 / IP67 | ||
Габаритные размеры, не более, мм | ||||
-стандартная комплектация |
1750х400х1717 |
3000х500х2000 |
600х205х690 | |
-с электронным выходом |
- |
3000х500х3000 |
600х137х561 | |
Потребляемая мощ ность, Вт |
10 | |||
Масса, не более, кг. -стандартная комплектация |
454,5 |
904,5 |
54,5 | |
-с электронным выходом |
- |
900 |
50 | |
Средний срок службы, | ||||
не менее, лет |
12 | |||
Средняя наработка на |
75000 | |||
отказ, не менее, часов |
* - по заказу
