Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью вихревого датчика расхода, принцип действия которого основан на эффекте формирования в потоке газа цепочки регулярных вихрей (дорожка Кармана) в следе за неподвижным телом обтекания.

выходные электрические сигналы от преобразователей расхода, температуры и давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и расход и объем газа, приведенные к стандартным условиям.

Состав СИКГ:

• - измерительный трубопровод (DN 250);

• - счетчик газа вихревой СВГ.МЗЛ-200;

• - вспомогательные устройства.

СИКГ обеспечивает выполнение следующих функций:

• 1)  автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

• 2)  автоматическое определение объема газа в рабочих условиях, расхода и объема

газа, приведенного к стандартным условиям;

• 3) регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

• 4)  передача на верхний уровень отчетов о расходе и количестве газа;

• 5) защита от несанкционированного доступа к результатам измерений и параметрам СИ.

Пломбирование датчика расхода газа и вычислителя осуществляется путем заполнения пломбировочной мастикой чашечки с крепежным винтом и последующего нанесения знака поверки. Пломбирование крышки вычислителя, закрывающей клеммы для подключения сети и датчиков, осуществляется путем нанесения клейма сервисной организации на пломбу, установленную на контровочной проволоке, проходящей через отверстия в корпусе и крышке вычислителя.

Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на УПН Кальчинского нефтяного месторождения».

Схемы пломбирования от несанкционированного доступа компонентов СИКГ приведены на рисунках 1 и 2.

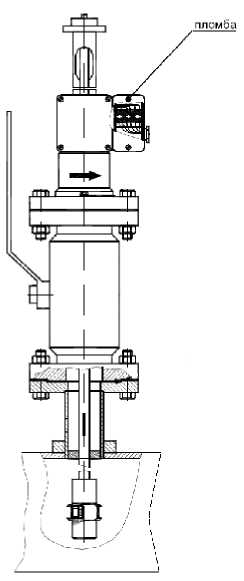

Рисунок 1 - Схема пломбирования датчика расхода газа ДРГ.МЗЛ-200

Рисунок 2 - Схема пломбирования вычислителя

указана в таблице 2. Таблица 2

Рабочая среда

Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м³/ч Диапазон измерений температуры газа, °C

Диапазон измерений избыточного давления газа, МПа Режим работы

Пределы допускаемой относительной погрешности измерений объема нефтяного газа, приведенного к стандартным условиям, %

Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям ПО вычислителя, %

Параметры электропитания СИКГ:

1) напряжение питающей сети переменного тока, В

- измерительных цепей

- силовых цепей

2) частота питающей сети, Гц

Условия эксплуатации

1) для средств измерений, находящихся на измерительной линии: - температура окружающей среды, ° С

- относительная влажность воздуха при 35 °С , %, не более      95;

- отсутствие прямого воздействия солнечного излучения и атмосферных осадков .

2) для вычислителя в помещении операторной:

- температура окружающей среды , ° С

- относительная влажность воздуха при 35 ° С , %, не более

Среднее время наработки на отказ СИКГ, ч

Средний срок службы, не менее, лет
