Сведения о средстве измерений: 49574-12 Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват"

Номер по Госреестру СИ: 49574-12
49574-12 Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват"
(Нет данных)

Назначение средства измерений:
Система измерений количества и параметров свободного нефтяного газа (далее -СИКГ) на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват» предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее -газа), приведенных к стандартным условиям.

сертификация программного обеспечения

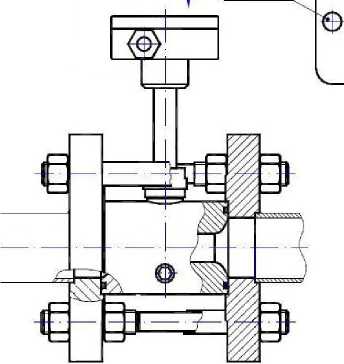

Внешний вид. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО
Внешний вид.
Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват"
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 138851
ID в реестре СИ - 361251
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Тритон газ СГМ4,

Производитель

Изготовитель - ООО "ТНК-Уват"
Страна - РОССИЯ
Населенный пункт - г.Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3651 дн.

Наличие аналогов СИ: Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват" (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ТНК-Уват"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
49534-12

Система измерений количества и параметров свободного нефтяного газа на трубопроводе ФНД-1 на УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
49535-12

Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-1 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
49573-12

Система измерений количества и параметров свободного нефтяного газа на печи ПТБ-1,6 БЗРА-1 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
49574-12

Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
49575-12

Система измерений количества и параметров свободного нефтяного газа на трубопроводе ФНД-2 на УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
51272-12

Система измерений количества и параметров свободного нефтяного газа на ФНД ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
3 года
51273-12

Система измерений количества и параметров свободного нефтяного газа на ФВД ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
3 года
51274-12

Система измерений количества и параметров свободного нефтяного газа на дежурных горелках ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
2 года
51275-12

Система измерений количества и параметров свободного нефтяного газа горелки НГВРП ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
3 года
51276-12

Система измерений количества и параметров свободного нефтяного газа на ГТС-1 ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
3 года
51277-12

Система измерений количества и параметров свободного нефтяного газа на ГТС-2 ЦПС Усть-Тегусского нефтяного месторождения ООО "ТНК-Уват", Нет данных
ООО "ТНК-Уват" (РОССИЯ г.Тюмень)
ОТ
3 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват" (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСТАНДАРТ"
(RA.RU.312729)
  • Тритон газ СГМ4
  • 2 0 2 0 0 0 0

    Стоимость поверки Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО "ТНК-Уват" (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) контроллера универсального МИКОНТ-186 имеет свидетельство об аттестации программного обеспечения средств измерений № 30092 ПО/001-07 от 10.04.2007 г., выданное Государственным центром испытаний средств измерений «Тест ПЭ».

    ПО контроллера универсального МИКОНТ-186 выполняет следующие функции:

    • преобразование электрических сигналов с датчиков температуры, давления и объемного расхода газа в значения физических величин, вычисление объема газа в рабочих условиях, объемного расхода и объема газа, приведенных к стандартным условиям;

    • вывод на дисплей, архивирование и печать текущих и накопленных значений для измеренных и вычисленных параметров;

    • индикацию часов реального времени;

    • хранение информации при отключении сетевого питания.

    Идентификационные данные метрологически значимой части ПО контроллера универсального МИКОНТ-186 приведены в таблице 1.

    Таблица 1

    Наименование ПО

    Идентификационное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    Модуль расчета объема газа, приведенного к стандартным

    условиям

    BF_A080205

    Метрологические характеристики СИКГ нормированы с учетом ПО контроллера.

    Для защиты программного обеспечения контроллера универсального МИКОНТ-186 от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита программного обеспечения контроллера универсального МИКОНТ-186 соответствует уровню «С» по классификации МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКГ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе ФР.1.29.2011.11201 «Рекомендация. ГСИ. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват».


    Нормативные и технические документы

    Нормативные и технические документы,  устанавливающие требования к Системе
    измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват»
    • 1 ГОСТ Р 8.615-2005 ГСИ. Измерение количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования.

    • 2 ТУВ-2685/10-01-01 Проектная документация «Система измерений количества и параметров свободного нефтяного газа на объектах ЦДО «ТНК-Уват». Объекты ООО «ТНК-Уват», ОАО «ТНГ».

    • 3 «Инструкция. ГСИ. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват». Методика поверки», утвержденная руководителем ГЦИ СИ ФБУ «Томский ЦСМ» в 2011 г.

    Поверка

    Поверка

    осуществляется по документу МП 49574-12 «Инструкция. ГСИ. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Томский ЦСМ» 30.12.2011 г.

    Средства поверки компонентов СИКГ и их интервал между поверками - в соответствии с нормативными документами, регламентирующими проведение их поверки.


    Изготовитель


    № по Гос. реестру СИ
    Кол-
    во
    Счетчик газа вихревой СВГ.М-5000 в составе:
    ОАО ИПФ
    «Сибнефтеавтоматика»,
    г. Тюмень
    13489-07
    1
    - датчик расхода газа ДРГ.М-5000
    ОАО ИПФ
    «Сибнефтеавтоматика», г. Тюмень
    26256-06
    1
    - термопреобразователь с унифицированным выходным сигналом ТСПУ 0104
    ООО НПФ «Элемер», пос. Менделеево
    29336-05
    1
    - преобразователь давления измерительный АИР-20Exd/М2
    ООО НПФ «Элемер», пос. Менделеево
    46375-11
    1
    - контроллер универсальный
    МИКОНТ-186
    ОАО ИПФ
    «Сибнефтеавтоматика», г. Тюмень
    34879-07
    1
    Технологические трубопроводы и запорная арматура
    -
    -
    -
    Инструкция по эксплуатации СИКГ
    -
    -
    1
    Методика поверки СИКГ
    -
    -
    1
    Методика измерений объема газа СИКГ
    -
    -
    1
    Техническая документация на компоненты
    СИКГ
    -
    -
    -
    Примечание: Допускается применять в составе СИКГ другие датчики расхода, температуры и давления, допущенные к применению в установленном порядке в составе счетчика СВГ, с аналогичными или лучшими метрологическими и техническими характеристиками
    Поверка осуществляется по документу МП 49574-12 «Инструкция. ГСИ. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Томский ЦСМ» 30.12.2011 г.
    Средства поверки компонентов СИКГ и их интервал между поверками - в соответствии с нормативными документами, регламентирующими проведение их поверки.
    Сведения о методиках (методах) измерений Методика измерений приведена в документе ФР.1.29.2011.11201 «Рекомендация. ГСИ. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват».
    Нормативные и технические документы,  устанавливающие требования к Системе измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват»
    • 1 ГОСТ Р 8.615-2005 ГСИ. Измерение количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования.
    • 2 ТУВ-2685/10-01-01 Проектная документация «Система измерений количества и параметров свободного нефтяного газа на объектах ЦДО «ТНК-Уват». Объекты ООО «ТНК-Уват», ОАО «ТНГ».
    • 3 «Инструкция. ГСИ. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО «ТНК-Уват». Методика поверки», утвержденная руководителем ГЦИ СИ ФБУ «Томский ЦСМ» в 2011 г.
    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
    Общество с ограниченной ответственностью «ТНК-Уват» (ООО «ТНК-Уват»). Юридический адрес: 625000, Россия, г. Тюмень, ул. Ленина, 67.
    Почтовый адрес: 625000, Россия, г. Тюмень, ул. Ленина, 67.
    Телефон: (3452) 38-22-97.

    Заявитель

    Закрытое акционерное общество «ЭлеСи» (ЗАО «ЭлеСи»).
    Юридический адрес: 634021, Россия, г. Томск, ул. Алтайская, 161 а.
    Телефон (3822) 499-200, факс: (3822) 499-900.
    Е-mail: elesy@elesy.ru.

    Испытательный центр

    ГЦИ СИ Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»). Регистрационный № 30113-08.
    Юридический адрес: Россия, 634012, г. Томск, ул. Косарева, д.17-а.
    Телефон: (3822) 55-44-86, факс (3822) 56-19-61, 55-36-76.
    Е-mail: tomsk@tcsms.tomsk.ru

    Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью вихревого датчика расхода, принцип действия которого основан на эффекте формирования в потоке газа цепочки регулярных вихрей (дорожка Кармана) в следе за неподвижным телом обтекания.

    Контроллер универсальный МИКОНТ-186 измеряет выходные электрические сигналы

    от преобразователей расхода, температуры и давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и расход и объем газа, приведенные к стандартным условиям.

    Состав СИКГ:

    • - измерительный трубопровод (DN 100);

    • - байпасный трубопровод (DN 200);

    • - счетчик газа вихревой СВГ.М-5000;

    • - вспомогательные устройства.

    СИКГ обеспечивает выполнение следующих функций:

    • 1)  автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

    • 2)  автоматическое определение объема газа в рабочих условиях, расхода и объема

    газа, приведенного к стандартным условиям;

    • 3) регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

    • 4)  передача на верхний уровень отчетов о расходе и количестве газа;

    • 5) защита от несанкционированного доступа к результатам измерений и параметрам СИ.

    Пломбирование датчика расхода газа и контроллера осуществляется путем заполнения пломбировочной мастикой чашечки с крепежным винтом и последующего нанесения знака поверки.

    Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на УПН Кальчинского нефтяного месторождения».

    Схемы пломбирования от несанкционированного доступа компонентов СИКГ приведены на рисунках 1 и 2.

    . ПЛОМБ (J            \

    Внешний вид. Система измерений количества и параметров свободного нефтяного газа на ФВД БЗРА-2 УПН Кальчинского нефтяного месторождения ООО

    Рисунок 1 - Схема пломбирования датчика расхода газа ДРГ.М-5000

    а*

    J-------------------4?

    I.........................

    Ф

    ,1° EL

    [ [

    □ниэН

    Ф-

    1-----------------ад

    Апломба

    Т’

    д ’ V-

    т

    дг.

    J,L

    д [Ь

    ,1-

    Ц

    Рисунок 2 - Схема пломбирования контроллера МИКОНТ-186


    указана в таблице 2.

    Таблица 2

    Наименование

    Изготовитель

    № по Гос. реестру СИ

    Кол-

    во

    Счетчик газа вихревой СВГ.М-5000 в составе:

    ОАО ИПФ

    «Сибнефтеавтоматика»,

    г. Тюмень

    13489-07

    1

    - датчик расхода газа ДРГ.М-5000

    ОАО ИПФ

    «Сибнефтеавтоматика», г. Тюмень

    26256-06

    1

    - термопреобразователь с унифицированным выходным сигналом ТСПУ 0104

    ООО НПФ «Элемер», пос. Менделеево

    29336-05

    1

    - преобразователь давления измерительный АИР-20Exd/М2

    ООО НПФ «Элемер», пос. Менделеево

    46375-11

    1

    - контроллер универсальный

    МИКОНТ-186

    ОАО ИПФ

    «Сибнефтеавтоматика», г. Тюмень

    34879-07

    1

    Технологические трубопроводы и запорная арматура

    -

    -

    -

    Инструкция по эксплуатации СИКГ

    -

    -

    1

    Методика поверки СИКГ

    -

    -

    1

    Методика измерений объема газа СИКГ

    -

    -

    1

    Техническая документация на компоненты

    СИКГ

    -

    -

    -

    Примечание: Допускается применять в составе СИКГ другие датчики расхода, температуры и давления, допущенные к применению в установленном порядке в составе счетчика СВГ, с аналогичными или лучшими метрологическими и техническими характеристиками


    Рабочая среда

    Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч Диапазон измерений температуры газа, °C

    Диапазон измерений избыточного давления газа, МПа Режим работы

    Пределы допускаемой относительной погрешности измерений объема нефтяного газа, приведенного к стандартным условиям, %

    Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям ПО контроллера МИКОНТ-186, %

    Параметры электропитания СИКГ:

    1) напряжение питающей сети переменного тока, В

    - измерительных цепей

    - силовых цепей

    2) частота питающей сети, Гц

    свободный нефтяной газ. от 1250 до 4000.

    от 0 до 50.

    от 0 до 0,098. непрерывный.

    ± 5,0.

    ± 0,35.

    от 198 до 242; от 342 до 418;

    от 49 до 51.

    Условия эксплуатации

    1) для средств измерений, находящихся в помещении БЗРА-2:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при 35 °С, %, не более

    от 15 до 35;

    95;

    - отсутствие прямого воздействия солнечного излучения и атмосферных осадков .

    2) для контроллера в помещении операторной:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при 35 °С, %, не более

    от 15 до 35;

    80.

    Среднее время наработки на отказ СИКГ, ч

    37500.

    20.

    Средний срок службы, не менее, лет


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
