Принцип действия СИКГ основан на использовании метода косвенных измерений объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода газа при рабочих условиях, температуры и давления газа. Измерение расхода газа при рабочих условиях осуществляется с помощью осредняющей напорной трубки ANNUBAR 485 методом переменного перепада давления.

лей температуры, давления и разности давления, преобразует их в значения физических величин и вычисляет объем газа при рабочих условиях и объем газа, приведенный к стандартным условиям.

Состав СИКГ:

• - измерительный трубопровод (DN 200);

• - байпасный трубопровод (DN 200);

• - расходомер Метран-350 MFA в составе: осредняющая трубка ANNUBAR 485; преобразователь многопараметрический 3095MV; термопреобразователь сопротивления ТСП100;

• - вычислитель УВП-280;

• - манометр избыточного давления показывающий МП4-У2;

• - термометр биметаллический ТМ;

• - вспомогательные устройства.

СИКГ обеспечивает выполнение следующих функций:

• 1)  автоматическое измерение расхода газа в рабочих условиях, температуры и давления газа;

• 2)  автоматическое определение объема газа в рабочих условиях, расхода и объема газа, приведенного к стандартным условиям;

• 3)  регистрация и хранение результатов измерений для последующей печати и формирования отчетов;

• 4)  передача на верхний уровень отчетов о расходе и количестве газа;

• 5)  защита от несанкционированного доступа к результатам измерений и параметрам средств измерений (СИ).

Пломбирование преобразователя многопараметрического 3095MV и термопреобра-

Пломбирование вычислителя УВП-280 произведено в двух пломбировочных чашках на платах внутри корпуса, а также пломбой, запрещающей снятие защитной планки на лицевой панели, освобождающей ключ блокировки.

Пломбирование задвижек на трубопроводах СИКГ осуществляется в соответствии с документом «Инструкция по эксплуатации систем измерений количества и параметров свободного нефтяного газа на ЦПС Усть-Тегусского нефтяного месторождения».

Рисунок 1 - Схема пломбирования вычислителя УВП-280 (с открытой крышкой)

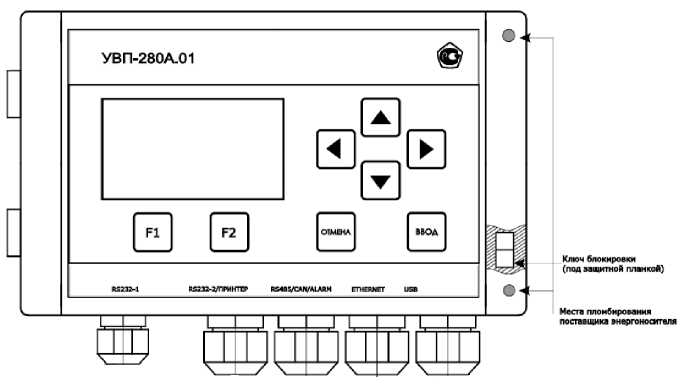

Рисунок 2 - Схема пломбирования вычислителя УВП-280

Комплектность СИКГ указана в таблице 2.

Таблица 2

Рабочая среда

Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м³/ч

Диапазон измерений температуры газа, °C

Диапазон измерений избыточного давления газа, МПа

Режим работы

Пределы допускаемой относительной погрешности измерений объема свободного нефтяного газа, приведенного к стандартным условиям, %

Пределы допускаемой относительной погрешности вычислений объемного расхода (объема) газа, приведенного к стандартным условиям ПО вычислителя УВП-280, %

Параметры электропитания СИКГ:

• 1) напряжение питающей сети переменного тока, В

- измерительных цепей

- силовых цепей

• 2) частота питающей сети, Гц

• 3) напряжение питающей сети постоянного тока, В

  свободный нефтяной газ. от 6000 до 12000.

  от 5 до 50.

  от 0,196 до 0,392. непрерывный.

  ± 5,0.

  ± 0,02.

  от 198 до 242;

  от 342 до 418;

  от 49 до 51;

  от 11 до 55.

Условия эксплуатации

1) для средств измерений, находящихся в обогреваемом термошкафу:

- отсутствие прямого воздействия солнечного излучения и атмосферных осадков.

2) для вычислителя УВП-280 в помещении операторной:
