Номер по Госреестру СИ: 49521-12
49521-12 Термопреобразователи сопротивления платиновые
(90 мод. 2020, 2030, 2050, 2120, 2130, 2210, 2230, 2240, 2250, 2350, 2820)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серии 90 (модели 2020, 2030, 2050, 2120, 2130, 2210, 2230, 2240, 2250, 2350, 2820) (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически не агрессивных жидких и газообразных сред.
Внешний вид.
Термопреобразователи сопротивления платиновые

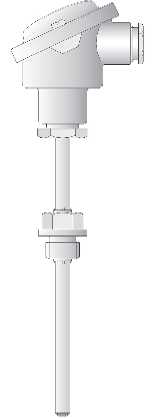

Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые

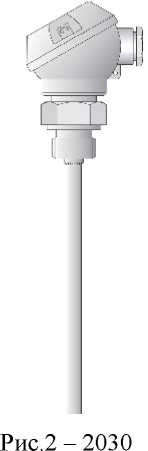

Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые

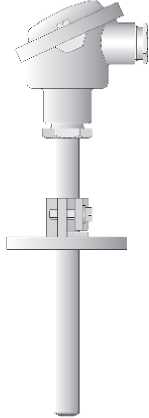

Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления платиновые

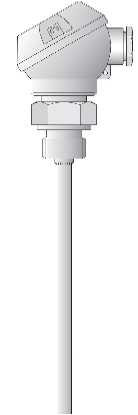

Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления платиновые

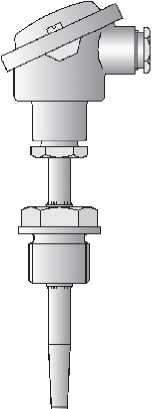

Рисунок № 8
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующей разделе паспорта на ТС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серии 90 (модели 2020, 2030, 2050, 2120, 2130, 2210, 2230, 2240, 2250, 2350, 2820)
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы JUMO GmbH & Co. KG, Германия.
ТУ 4211-001-17833170-2008. Термопреобразователи сопротивления платиновые серии 90. Технические условия (по лицензии фирмы JUMO GmbH & Co. KG, Германия).
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу МП 49521-12 «Термопреобразователи сопротивления платиновые серии 90. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», сентябрь 2011 г.
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
-
- компаратор напряжений Р3003, кл.0,0005;
-
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
-
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002.
Заявитель
ООО Фирма «ЮМО»Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Тел./факс: (495) 961-32-44, 954-11-10
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Принцип действия ТС основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС с последующим преобразованием сопротивления в выходной сигнал постоянного тока (4-20/20-4 мА) или напряжения (0-10 В) при помощи аналогового или программируемого измерительного преобразователя (ИП) (для ТС со встроенным ИП).
Модели ТС отличаются по диапазонам измеряемых температур, по конструктивному исполнению, по наличию ИП, по назначению и по способу монтажа. Сами модели в свою очередь имеют исполнения, различающиеся по рабочим диапазонам измерений по конструкции.
Термопреобразователи состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4541, 1.4571) или инконеля (2.4816), а также клеммной головки или без нее - с различными выводами, клеммами или разъемами, предназначенными для подключения к измерительному прибору. ТС имеют как разборные (со сменными измерительными вставками - ТС модели 2820), так и неразборные конструктивные исполнения. В клеммную головку ТС может встраиваться двухпроводный аналоговый или программируемый ИП серии dTRANS T01/T02/T03 с цифровым выходным сигналом или унифицированным аналоговым выходным сигналом постоянного тока или напряжения. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная. Монтажная часть защитного чехла ТС имеет три исполнения: резьбовое, фланцевое или трубное винтовое в зависимости от способа крепления на объекте.
ТС моделей 2020, 2030, 2120, 2130, 2210, 2230, 2240, 2250, 2820 изготавливаются с клеммной головкой. Головки изготавливаются из алюминия, пластмассы, нержавеющей стали (1.4541) и синтетического материала РА6. Головки ТС моделей 2020, 2120, 2230, 2240, 2250, 2820 помимо основной формы (В) имеют дополнительный ряд конструктивных исполнений -BUZ, BUZH, BBK и BBKS, BEGF, XD-AD (только для модели 2820). ТС моделей 2030, 2130, 2210, 2230, 2240, 2250 имеют головки формы J. ТС моделей 2210, 2230, 2240, 2250 также могут изготавливаются без клеммной головки - с разъемом типа «Lemosa» или присоединительными проводами в оболочке из силикона, тефлона или в металлической оплетке. Конструктивное исполнение ТС модели 2050 - без головки, с присоединительными проводами в оболочке из ПВХ, силикона, тефлона или в металлической оплетке. Конструктивное исполнение ТС модели 2350 - в виде иглы с ручкой, выполненной из синтетического материала PPS, силикона или тефлона; без головки, с присоединительными проводами из ПВХ, силикона, тефлона, или в металлической оплетке.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных металлов и сплавов.
Изображения общего вида ТС приведены на рисунках 1-11:
Рис.1 - 2020
Рис.3 - 2050
Рис.6 - 2210
Рис.7 - 2230
Рис.8 - 2240 Рис.9 - 2250

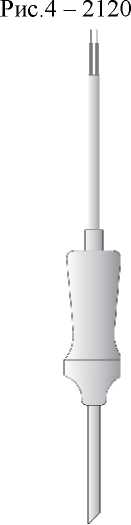

Рис.10 - 2350
Рис.5 - 2130
Рис.11 - 2820
Диапазон измеряемых температур (в зависимости от модели ТС), °С:
-
- от минус 50 до плюс 260 (2350);
-
- от минус 50 до плюс 400 (2030, 2050, 2130);
-
- от минус 50 до плюс 600 (2020, 2120, 2210, 2230, 2240, 2250);
-
- от минус 200 до плюс 600 (2210, 2230, 2240, 2250, 2820).
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009: Pt100, Pt500, Pt1000.
Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом: 100, 500, 1000.
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009: АА, А, В.
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по МЭК 60751/ГОСТ 6651-2009, оС:
- класс АА: ±(0,1+0,0017|t|);
- класс А: ± (0,15+0,002|t|);
- класс В: ± (0,30+0,005|t|) Пределы допускаемой суммарной погрешности ТС и ИП ( D , °С) вычисляются по формуле:
D=±/(D,,п )2 + (Dтс )2 ,
где: DИП - погрешность ИП, °С; DТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С.
Время термического срабатывания в водной среде (0,4 м/с) (в зависимости от диаметра и нижней части защитной арматуры), с: t0,5: от 0,7 до 40; t0,9: от 2,1 до 70.
Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее: 1000.
Диаметр монтажной части ТС, мм: от 1,9 до 15. Длина монтажной части ТС, мм: от 17 до 1000. Длина присоединительных проводов ТС, мм: от 500 до 500000. Средний срок службы ТС, лет, не менее: 10.
Термопреобразователи модели 2820 во взрывозащищенном исполнении имеют маркировки видов: 1ExdnCT6.. ,Т4 («взрывонепроницаемая оболочка») и I ExialldK..Т4 («искробезопасная электрическая цепь»).
