МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

17 апреля 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р. Лазаренко

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   ^апреля     2026 г. № ⁷⁵⁸

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Регистрационный № 87894-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават» (далее - Система) предназначена для непрерывного автоматизированного измерения массы нефтепродуктов, отгружаемых в железнодорожные цистерны.

Принцип действия Системы основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков - расходомеров массовых. Выходные электрические сигналы со счетчиков - расходомеров массовых поступают на соответствующие входы измерительно - вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

Система состоит из (четырех) независимых измерительных линий (100MS, 200MS, 300MS, 400MS), технологической обвязки и системы верхнего уровня.

В состав каждой измерительной линии входят следующие средства измерений:

• - счетчик-расходомер массовый Micro Motion (регистрационный номер № 45115-10 или № 45115-16) или счетчик-расходомер кориолисовый КТМ РуМАСС (регистрационный № 83825-21);

• - термопреобразователь сопротивления платиновый серии 90 (регистрационный № 49521-12);

• - преобразователи давления измерительные EJX (регистрационный № 28456-09).

Для местной индикации давления на измерительных линиях используются манометры.

Система предназначена для измерений массы нефтепродуктов, указанных в таблице 1.

Т а б л и ц а 1 - Наименование нефтепродуктов, измеряемых Системой

Технологическая обвязка включает в себя:

- двухходовые конусные краны Ду50 и Ду250;

- двухходовые конусные краны Ду50 и Ду250 в комплекте с пневматическими приводами, электромагнитными клапанами, коробками концевых выключателей и датчиком положения;

- обратные клапаны Ду50 и Ду250;

- регулирующий клапан DN250 в комплекте с пневматическим приводом, позиционером, переключателем, электромагнитным клапаном.

В состав системы верхнего уровня входят:

- система верхнего уровня на базе Simatic WinCC v7.0;

- резервированный процессор Simatic S7-412-3H в комплекте с удаленными модулями ввода/вывода серии 300. Процессор, связанный с удаленными модулями ввода/вывода по сети PROFIBUS, обеспечивает реализацию алгоритмов управления и расчета при выполнении измерений и передачу измерительной информации по протоколу Ethernet в резервированные WinCC серверы;

- резервированные WinCC серверы, предназначенные для хранения программного проекта и полученной измерительной и расчетной информации;

• - автоматизированные рабочие станции оператора - WinCC клиенты (далее АРМ), получающие информацию по сети Ethernet от резервированных WinCC серверов, обеспечивают визуализацию результатов измерений, необходимых для функционирования Системы;

• - модули ввода/вывода серии 300 (регистрационный № 15773-11, № 15772-11);

• - преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К типа KFD2-STC4-Ex (регистрационный № 22153-08, № 22153-14);

• - преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К типа KFD2-UT2-Ex (регистрационный № 22149-07, № 22149-14).

Преобразователи расхода преобразуют текущие значения параметров нефтепродуктов в импульсно-частотные сигналы с амплитудой до 24 В и частотой от 2 Гц до 10 кГц. Импульсно-частотные сигналы со вторичных преобразователей счетчиков-расходомеров массовых типа Micro Motion CMFHC3 и счетчика-расходомера кориолисового КТМ РуМАСС передаются на высокоскоростные счетные модули 6ЕS7FM352-5 и суммируются в процессоре Simatic S7-412-3^ далее значения расхода передаются в систему верхнего уровня WinCC и отображаются на мнемосхемах мониторов АРМ операторов.

Сигналы с первичных измерительных преобразователей температуры поступают на входы барьера искрозащиты KFD2-UT2-Ex, далее сигналы с выхода барьера поступают на модули аналого-цифрового преобразования 6ЕS7 тип SM331 процессора S7-4I 2-3II.

Сигналы с первичных измерительных преобразователей давления поступают на входы барьера искрозащиты KFD2-STC4-Ex, далее сигналы с выхода барьера поступают на входы модулей аналого-цифрового преобразования 6ЕS7 тип SM331 процессора Simatic S7-4I2-3II.

Система позволяет также выдавать управляющие и аварийные сигналы.

Система обеспечивает:

- автоматизированное измерение массы нефтепродуктов прямым методом динамических измерений в рабочих диапазонах расхода, температуры и давления нефтепродуктов;

- управление выдачей заданной дозы нефтепродуктов;

- суммирование массы нефтепродуктов, прошедшей через преобразователь расхода;

- управление процессом налива нефтепродуктов;

- управление отсечными клапанами, используемыми при наливе нефтепродуктов;

- индикацию показаний значений массового расхода, отгруженной массы, температуры, давления нефтепродуктов;

- передачу информации на принтер и в систему предприятия;

- проведение контроля метрологических характеристик (КМХ) счетчиков-расходомеров с применением стационарной поверочной трубопоршневой двунаправленной установки;

- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных пределов срабатывания аварийно-предупредительной сигнализации;

- защиту информации от несанкционированного доступа программными средствами;

- архивирование данных за период;

- формирование в собственной базе данных отчетных сведений по отгрузкам;

- визуализацию метрологически значимых параметров на АРМе (температура, давление, отгруженная масса нефтепродуктов).

Конструкция Системы обеспечивает идентификацию средства измерений, защиту счетных механизмов и мест регулирования внутренних настроек, вмешательства в программное обеспечение.

Заводской номер Системы, обеспечивающий идентификацию Системы как средства измерений, размещен в операторной. Способ и формат нанесения заводского номера обеспечивает возможность прочтения, полной информативности и сохранности в процессе эксплуатации, знак утверждения типа нанесен. Информационная табличка Системы приведена на рисунке 1.

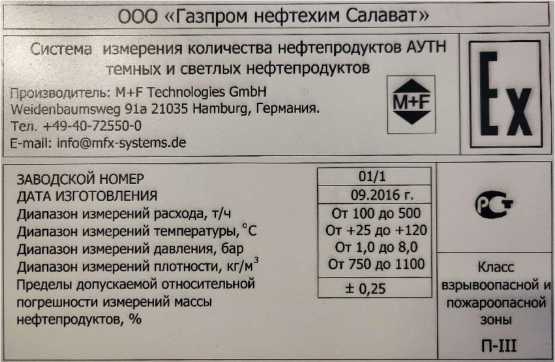

Рисунок 1 - Информационная табличка Системы, содержащая заводской номер, дату изготовления, наименование изготовителя, диапазон измерений, класс взрывозащиты и знак утверждения типа средства измерения

Составляющие узлы измерительной части Системы - контрольно-измерительные приборы (счетчики-расходомеры массовые Micro Motion, счетчик-расходомер кориолисовый КТМ РуМАСС, термометры сопротивления платиновые, преобразователи давления измерительные) имеют маркировку в виде маталлической пластины или наклейки, закрепленной на корпусе прибора, с нанесенной на нее информацией о наименовании прибора, модели, серийном номере, изготовителе, дате производства, основных условиях эксплуатации, после проведения процедуры поверки пломбируются. Таким образом, конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек.

Все компоненты измерительных каналов, работающие под управлением ПО - модули ввода-вывода аналоговых сигналов, коммуникационные процессоры удаленного ввода-вывода, контроллеры, сервер и другое оборудование, размещены в специализированных запираемых шкафах, шкафы размещаются в специальных, закрываемых на замок помещениях, имеющих ограничение допуска.

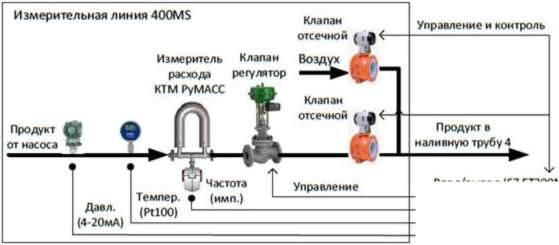

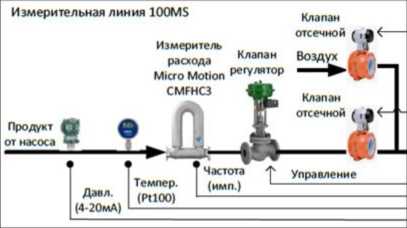

Структурная схема Системы приведена на рисунке 2.

Измерительная линия 200MS

Управление и контроль

Ввод/вывод (S7 ЕТ200М)

Продукт в наливную трубу 1

Контроллер РСУ S7-412-3H

Сервер WinCC

Клапан

Клапан отсечной (<Воздух

Измеритель

расхода

Micro Motion Р^улятор

---------> --------->

-------->

--------->

Продукт в

наливную трубу 2

Клиент 1 WinCC

Темпер. (PtlOO)

Ввод/вывод (S7 ЕТ200М)

Продукт в

наливную трубу 3

Ввод/вывод (S7 ЕТ200М)

--------------> --------------> --------------> -------------->

Ввод/вывод (S7 ЕТ2ООМ)

---------> --------->

--------»

-------->

Рисунок 2 - Структурная схема Системы измерений количества нефтепродуктов на АУТН тёмных и светлых нефтепродуктов ООО «Газпром Нефтехим Салават»

Клиент 2 WinCC

Программное обеспечение (ПО) предназначено для реализации функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО системы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями параметров технологического процесса).

Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляются путем: разделения, идентификации, защиты от несанкционированного доступа.

Идентификация ПО системы осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных.

ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логинов и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО системы по Р 50.2.077-2014 - «высокий».

Наименование ПО и идентификационные данные указаны в таблице 2.

Таблица2 - Перечень идентификационных параметров метрологически значимого программного обеспечения

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические и технические характеристики

наносится справа в средней части информационной металлической таблички Системы УФ -печатным способом.

Т а б л и ц а 4 - Комплектность средства измерений

Изложены в документе МН 1421-2025 «ГСИ. Методика измерений системой измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават», зарегистрированная в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2025.51874.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Общество с ограниченной ответственностью «Газпром нефтехим Салават»

(ООО «Газпром нефтехим Салават»)

ИНН 0266048970

Адрес: 453256, Республика Башкортостан, г. Салават, ул. Молодогвардейцев, д.30

Тел.: +7(376) 39-15-86, 39-15-95

E-mail: snos@snos.ru

Фирма «M+F Technologies GmbH», Германия

Адрес: Weidenbaumsweg 91 a 21035 Hamburg

Тел.: +9-0-72550-0

Факс: (495) 221-10-51

E-mail: info@mfx-systems.de

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес:119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)37-55-77 / 37-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

В части вносимых изменений

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366
