49505-12 Датчики весоизмерительные балочные
(Scaime F)
Назначение средства измерений:
Датчики весоизмерительные балочные Scaime F (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.

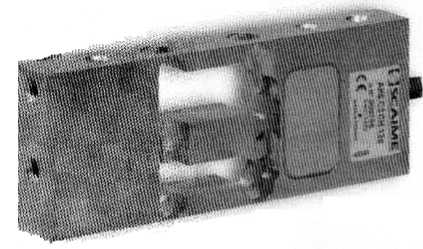

Датчики весоизмерительные балочные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным балочным Scaime F-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «SCAIME Sas», Франция.
Поверка
Поверкаосуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010. Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Изготовитель
фирма «SCAIME Sas»
Адрес: Technosite Altea - BP501 - 74105 - ANNEMASSE - France
Tel: +33(0)450877864, Fax: +33(0)450877846
web: www.scaime.com, e.mail: info@scaime.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Государственном реестре 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Датчики состоят из трех семейств AK, AXL, AXH, отличающихся монтажными элементами встройки датчика в весы, габаритными размерами и массой.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности.
Обозначение датчиков Scaime F XY, где
Scaime F - обозначение типа;
X - обозначение семейства;
Y - обозначение максимальной нагрузки (Етах), кг.
Рис.1. Общий вид датчика
Датчик - 1 шт.
Паспорт - 1 экз.
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
от 0 до 500n включ. |
± 0,35 n |
св. 500n до 2000n включ. |
± 0,7 n |
св. 2000n |
± 1,05 n |
-
6. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
-
7. Составляющая погрешности связанная с ползучестью:
-
- за 30 мин, кг, не более...................................................................0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
-
8. Значение входного сопротивления датчиков, Ом................................. 385 ± 20
-
9. Значение выходного сопротивления датчиков, Ом.............................. 350 ± 10
-
10. Предельные значения температуры, °С............................от минус 10 до + 40
-
11. Напряжение питания, В.............................................................от 1 до 15
-
12. Предел допустимой нагрузки Епт, % от Етах........................................... 150
-
13. Вероятность безотказной работы за 2000 ч.............................................0,9
-
14. Датчики семейства АК
-
14.1. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 2.
-
Таблица 2
Максимальное число поверочных интервалов nmax |
3000 |
Максимальная нагрузка, Етах, кг |
6, 12, 30, 60, 120, 300 |
Минимальный поверочный интервал vmin, кг |
Етах /12000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Етах /6000 |
14.2. Габаритные размеры и масса датчиков приведены в таблице 3. Таблица 3
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
6, 12, 30 |
130 |
18 |
50 |
0,7 |
60 |
130 |
23,5 |
50 |
0,9 |
120, 300 |
150 |
40 |
67 |
2,2 |
-
15. Датчики семейства AXL
-
15.1. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 4.
-
Таблица 4
Максимальное число поверочных интервалов nmax |
3000 | |
Максимальная нагрузка, Етах, кг |
15 |
10, 20, 50 |
Минимальный поверочный интервал vmin, кг |
Етах /7500 |
Етах /5000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Етах /6000 |
15.2. Габаритные размеры и масса датчиков приведены в таблице 5. Таблица 5
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
10, 15, 20, 50 |
135 |
25 |
30 |
0,7 |
-
16. Датчики семейства АХН
-
16.1. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 6.
-
Таблица 6
Максимальное число поверочных интервалов nmax |
3000 | |
Максимальная нагрузка, Етах, кг |
250 |
100, 500 |
Минимальный поверочный интервал vmin, кг |
Етах /12500 |
Етах /10000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Етах /6000 |
16.2. Габаритные размеры и масса датчиков приведены в таблице 7. Таблица 7
Максимальная нагрузка (ЕтахХ кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
100, 250, 500 |
150 |
38 |
38 |
1,2 |
