Номер по Госреестру СИ: 49507-12
49507-12 Датчики весоизмерительные растяжения
(Scaime ТС C)
Назначение средства измерений:
Датчики весоизмерительные растяжения Scaime ТС C (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

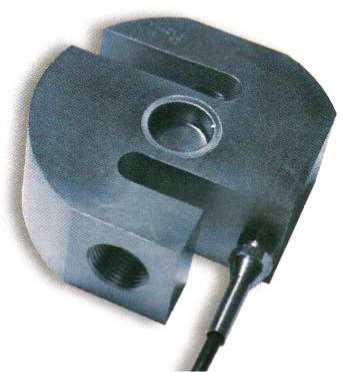

Внешний вид.
Датчики весоизмерительные растяжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным растяжения Scaime ТС C-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «SCAIME Sas», Китай.
Изготовитель
фирма «SCAIME Sas»Адрес: 16 Li Xin Road, Dan Zhu Tou Industrial District Bu Ji, Shenzhen, Guangdong, China
Tel: +33(0)450877864, Fax: +33(0)450877846
web: www.scaime.com , e.mail: info@scaime.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер в Государственном реестре 30001-10.Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Пять модификаций датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.
Обозначение датчиков Scaime ТС C ZA30X Y, где
Scaime ТС C - обозначение типа;
ZA30X - обозначение семейства;
Y - обозначение максимальной нагрузки (Етах), т.
Рис.1. Общий вид датчика
-
- 1 шт.
-
- 1 экз.
Датчик
Паспорт
-
1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С
-
2. Доля от пределов допускаемой погрешности весов, pLC...............................0,7
Таблица 1
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
от 0 до 500n включ. |
± 0,35 n |
св. 500n до 2000n включ. |
± 0,7 n |
св. 2000n |
± 1,05 n |
-
4. Обозначение по влажности..................................................................СН
-
5. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
-
6. Составляющая погрешности связанная с ползучестью:
-
- за 30 мин, кг, не более...................................................................0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
-
7. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmjn) приведены в таблице 2.
Таблица 2
Максимальное число поверочных интервалов nmax |
3000 |
Максимальная нагрузка, Emax, кг |
500, 1000, 2000, 5000, 7500 |
Минимальный поверочный интервал vmin, кг |
Emax /10000 |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /6000 |
-
9. Значение входного сопротивления датчиков, Ом................................. 385 ± 20
-
10. Значение выходного сопротивления датчиков, Ом........................... 350
11. Габаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
Максимальная нагрузка (-E-maxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
500 |
63 |
32 |
70 |
1,0 |
1000, 2000 |
80 |
32 |
87 |
1,5 |
5000 |
107 |
45 |
110 |
2,9 |
7500 |
129 |
60 |
130 |
7,5 |
-
12. Предельные значения температуры, °С...........................от минус 10 до + 40
-
13. Напряжение питания, В.............................................................от 1 до 15
