Расширенная аналитика типа СИ
49278-12 — Осциллографы цифровые запоминающие
WaveSurfer 24MXs-B, WaveSurfer 44MXs-B, WaveSurfer 42MXs-B, WaveSurfer 64MXs-B, WaveSurfer 62MXs-B, WaveSurfer 104MXs-B, MSO 44MXs-B, MSO 64MXs-B, MSO 104MXs-B
Осциллографы цифровые запоминающие WaveSurfer 24MXs-B, WaveSurfer 44MXs-B, WaveSurfer 42MXs-B, WaveSurfer 64MXs-B, WaveSurfer 62MXs-B, WaveSurfer 104MXs-B, MSO 44MXs-B, MSO 64MXs-B, MSO 104MXs-B (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Производитель
ID 10764Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 502 поверок.
- Последний доступный год показал снижение активности на 52.7% к предыдущему году.
- Тип обслуживается как минимум 63 организациями; доля топ-5 организаций составляет 34.1% объёма поверок.
- Средневзвешенная цена поверки по рынку — 7443.09 руб., диапазон наблюдаемых цен: 6000–14303 руб.
- В сегменте собственников найдено 41 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 57.4%.
- Средний наблюдаемый интервал между поверками по организациям — около 5693 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2013 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| РЕЛЕРО) | 8 | 7 586,00 | 5 | 40 | 2 013,0 | 5 688 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 7 | 6 000,00 | 7 | 51 | 2 013,0 | 5 675 |
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" | 5 | 7 485,00 | 5 | 51 | 2 013,0 | 5 674 |
| АО "ПРИСТ" | 4 | 7 485,00 | 11 | 51 | 2 013,0 | 5 672 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 3 | 7 485,00 | 3 | 51 | 2 013,0 | 5 675 |
| АО "КОРПОРАЦИЯ "ВНИИЭМ" | 2 | 7 485,00 | 7 | 51 | 2 013,0 | 5 664 |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" | 2 | 7 485,00 | 2 | 51 | 2 013,0 | 5 670 |
| ФБУ "КАЛУЖСКИЙ ЦСМ" | 1 | 7 586,00 | 1 | 41 | 2 013,0 | 6 384 |
| АО "СПО "АРКТИКА" | 1 | 7 485,00 | 2 | 51 | 2 013,0 | 5 665 |
| ФБУ "УРАЛТЕСТ" | 1 | 7 485,00 | 1 | 51 | 2 013,0 | 5 670 |
| ФБУ "ЧУВАШСКИЙ ЦСМ" | 1 | 7 485,00 | 2 | 51 | 2 013,0 | 5 670 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 1 | 7 485,00 | 2 | 51 | 2 013,0 | 5 669 |
| АО "ЦКБ "ГЕОФИЗИКА" | 1 | 7 485,00 | 2 | 51 | 2 013,0 | 5 667 |
| АО "НПО ИТ" | 1 | 7 485,00 | 1 | 51 | 2 013,0 | 5 667 |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" | 1 | 7 485,00 | 1 | 51 | 2 013,0 | 5 667 |
| АО "ВМП "АВИТЕК" | 1 | 7 485,00 | 2 | 51 | 2 013,0 | 5 664 |
| ФБУ "УРАЛТЕСТ" | 0 | 14 303,00 | 0 | 40 | 2 013,0 | 5 688 |
| АО "ЗРТО" | 0 | 8 065,00 | 12 | 50 | 2 012,0 | 5 746 |
| ОАО "Северное производственное объединение "Арктика" | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 557 |
| ФБУ «Хабаровский ЦСМ» | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 557 |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" | 0 | 7 586,00 | 2 | 40 | 2 012,0 | 5 746 |
| АО "ПРИСТ" | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 521 |
| ФБУ «Тест-С.-Петербург» | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 521 |
| ФБУ «Архангельский ЦСМ» | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 521 |
| Клинский филиал ФБУ «ЦСМ Московской области» | 0 | 7 586,00 | 0 | 41 | 2 013,0 | 5 521 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 18 | 41 | 3313271 |
| АО "Коропорация "ВНИИЭМ" | Юрлица | 6 | 11 | 1084 |
| АО "НПО "РАДИОЗАВОД ИМ. А.С. ПОПОВА" | Юрлица | 5 | 27 | 2177 |
| АО ОМПО "РАДИОЗАВОД ИМ. А.С. ПОПОВА" (РЕЛЕРО) | Юрлица | 5 | 18 | 15822 |
| АО Корпорация ВНИИЭМ | Юрлица | 5 | 8 | 7 |
| ФГУП "ЦНИИХМ" | Юрлица | 3 | 3 | 504 |
| АО «СПО «Арктика» | Юрлица | 2 | 11 | 3186 |
| АО "ЦКБ "Геофизика" | Юрлица | 2 | 8 | 469 |
| Акционерное общество "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "СЕВЕРНОЕ МАШИНОСТРОИТЕЛЬНОЕ ПРЕДПРИЯТИЕ" | Юрлица | 2 | 8 | 1068 |
| АО "Концерн "Океанприбор" | Юрлица | 2 | 7 | 1234 |
| Филиал АО "РКЦ "Прогресс" - ОКБ "Спектр" | Юрлица | 2 | 4 | 111 |
| АО "ПО "Севмаш" | Юрлица | 2 | 3 | 10561 |
| АО "ВМП "АВИТЕК" | Юрлица | 2 | 3 | 5495 |
| ФБУ "Ростест-Москва" | Юрлица | 1 | 5 | 4038 |
| ООО НПП "ЭКРА" | Юрлица | 1 | 5 | 882 |
| АО "НИИТФА" | Юрлица | 1 | 5 | 297 |
| Филиал АО "Связьтранснефть" - Приокское ПТУС | Юрлица | 1 | 3 | 36 |
| АО "ГосНИИП" | Юрлица | 1 | 3 | 668 |
| АО СОАТЭ | Юрлица | 1 | 2 | 11 |
| АО "НИИ "Полюс" им. М.Ф.Стельмаха" | Юрлица | 1 | 2 | 188 |
| ФГУП НИТИ им. А.П.Александрова | Юрлица | 1 | 2 | 21 |
| АО ПО Севмаш | Юрлица | 1 | 1 | 8 |
| АО НПК КБМ | Юрлица | 1 | 1 | 408 |
| АО "РКЦ "Прогресс" | Юрлица | 1 | 1 | 5086 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юрлица | 1 | 1 | 10241 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 5790c931-5fd2-d583-06a5-04a470a466ae | 49278-12 | 2023-08-28 | — | актуальная |
| 204844ce-56d8-3495-b580-52b24542d7ad | 49278-12 | 2020-05-07 | 2023-08-28 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроено в корпус средств измерений (СИ) и по доступным для пользователя интерфейсам изменение метрологически значимой части ПО СИ невозможно физически.
Специальные средства защиты ПО, исключают возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных изменений метрологически значимой части ПО СИ и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО «XStream DSO» приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) (32-битная ОС) (64-битная ОС) |
Алгоритм вычисления цифрового идентификатора ПО |
|
XStream DSO |
XStream DSO |
6.3.0.5 |
63b4a80cb9d680de619453d6f7d3468b |
md5 |
|
581b34f9b70e9749865e71ee7c074609 | ||||
|
XStream DSO |
XStream DSO |
6.4.1.6 |
0b58c81410224032ed530d4f7dde83c5 |
md5 |
|
008f993122be95187ee043613a163a98 | ||||
|
XStream DSO |
XStream DSO |
6.5.0.5 |
b38a82424727755c08b1997cc1e89d39 |
md5 |
|
e99ec25bcc96aaf34a9a12322ecbb99e |
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель осциллографа методом шелкографии и в верхнем левом углу титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Руководство по эксплуатации WSMXs-B-GSM-E Rev A 919246-00 Rev A РЭ.
Нормативные и технические документы
Техническая документация компании "LeCroy Corporation" (США).
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также поверка и калибровка средств измерений различного назначения.
ЗаявительООО «ЛеКрой Рус»
Юридический адрес: 107045, г. Москва, Луков пер., д. 4, офис 8
Фактический адрес: 119071, г. Москва, 2-й Донской проезд, д.10, стр. 4 Тел./факс (495) 777-55-92
Поверка
Осуществляется по документу «Инструкция. Осциллографы цифровые запоминающие WaveSurfer 24MXs-B, WaveSurfer 44MXs-B, WaveSurfer 42MXs-B, WaveSurfer 64MXs-B, WaveSurfer 62MXs-B, WaveSurfer 104MXs-B, MSO 44MXs-B, MSO 64MXs-B, MSO 104MXs-B. Методика поверки. WSMXs-B-GSM-E Rev A 919246-00 Rev A МП», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2011 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500B (Рег. № 30374-05), диапазон напряжения постоянного тока на нагрузке 50 Ом от ± 1мВ до ± 5 В, на нагрузке 1 МОм от ± 1мВ до ± 200 В , пределы допускаемой абсолютной погрешности воспроизведения напряжения ± (0,00025хивых + 25х10-6), где ивых - установленное напряжение, В; длительность фронта испытательного импульса не более 500 пс или 150 пс для формирователя 9530, не более 25 пс для формирователя 9550: диапазон частот генератора синусоидального напряжения с формирователем 9530 от 0,1 Гц до 3,2 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2,5х10-5.
Заявитель
Юридический адрес: 107045, г. Москва, Луков пер., д. 4, офис 8
Фактический адрес: 119071, г. Москва, 2-й Донской проезд, д.10, стр. 4 Тел./факс (495) 777-55-92
Изготовитель Компания "LeCroy Corporation" (США), Адрес: 700 Chestnut Ridge Road , Chestnut Ridge, NY USA 10977-6499
Испытательный центр
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел/факс +7 (495) 944-56-16, E-mail: mcrmi@vniiftri.ru
Осциллографы являются многофункциональными средствами измерений параметров сигналов.
Принцип действия основан на аналогово-цифровом преобразовании входного сигнала осциллографа с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает электрические и временные режимы функционирования, выводит на экран форму сигнала и результаты измерений. Для связи с внешними устройствами имеются интерфейсы 100BaseT Ethernet, USB2.0 (5 шт.), RS-232, SVGA, LBus. Прибор допускает работу с различными пробниками цифровых сигналов.
Конструктивно каждый осциллограф выполнен в виде моноблока.
Внешний вид осциллографов приведен на рисунке 1.
Схемы для размещения наклейки и пломбировки от несанкционированного доступа приведены на рисунке 2.

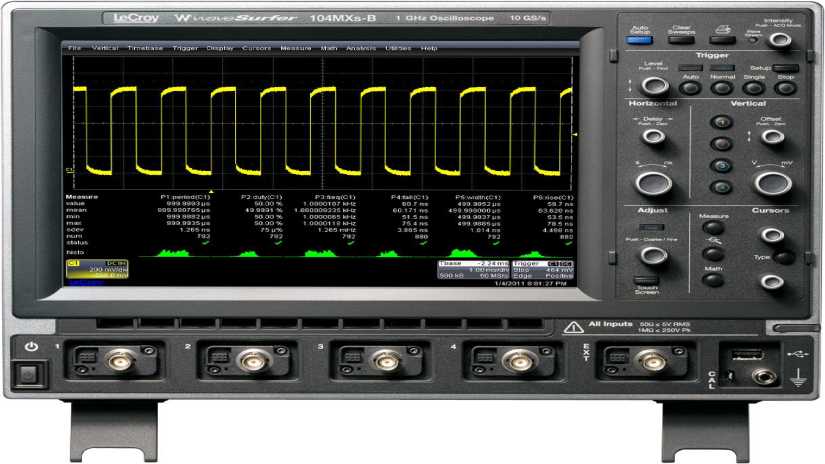

Рисунок 1 - Внешний вид осциллографов
С€
Ж
LeCroy
Место размещения наклейки
Место пломбирования

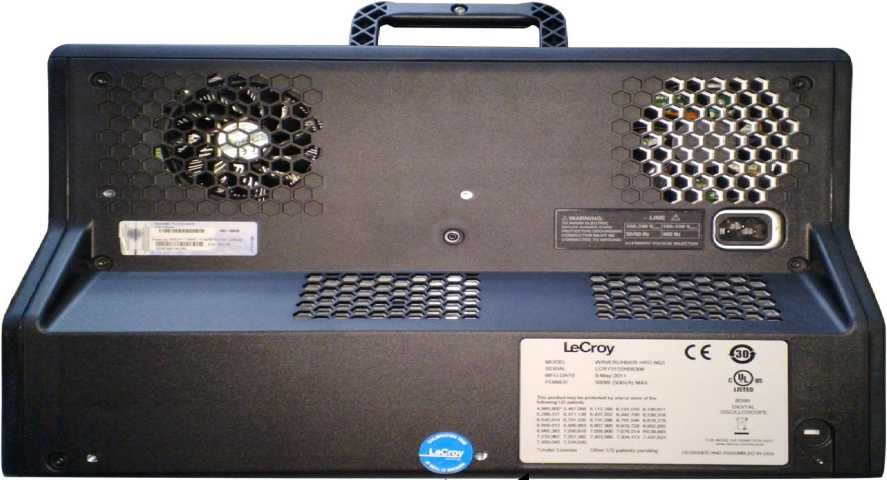

Рисунок 2 - Схемы для размещения наклейки и пломбировки от несанкционированного доступа
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на задней панели корпуса прибора.
Комплект поставки включает:
|
1. Осциллограф цифровой запоминающий WaveSurfer 24MXs-B, WaveSurfer 44MXs-B, WaveSurfer 42MXs-B, WaveSurfer 64MXs-B, WaveSurfer 62MXs-B, WaveSurfer 104MXs-B, MSO 44MXs-B, MSO 64MXs-B, MSO 104MXs-B |
1 шт. (модификация по заказу) |
|
2. Делитель х10 |
4 шт. |
|
3. Шнур питания |
1 шт. |
|
4. Мышь |
1 шт. |
|
5. Руководство по эксплуатации WSMXs-B-GSM-E Rev A 919246-00 Rev A РЭ |
1 экз. |
|
6. Методика поверки WSMXs-B-GSM-E Rev A 919246-00 Rev A МП |
1 экз. |
Полоса пропускания, время нарастания переходной характеристики (ПХ), количество каналов, частота дискретизации (FgucKp) приведены в таблице 2.
Таблица 2
|
Модификация осциллографов |
Полоса пропускания/ Время нарастания ПХ (тн), не более (Ко>10 мВ/дел) |
Количество каналов |
Макс. Гцискр |
|
Вход (BNC) 1 МОм / 50 Ом | |||
|
WaveSurfer 24MXs-B |
200 МГц/1,75 нс |
4 |
2,5 ГГц |
|
WaveSurfer 44MXs-B |
400 МГц / 875 пс |
4 |
5 ГГц |
|
WaveSurfer 64MXs-B |
600 МГц / 500 пс |
4 |
10 ГГц |
|
WaveSurfer 104MXs-B |
1 ГГц / 300 пс |
4 |
10 ГГц |
|
WaveSurfer 42MXs-B |
400 МГц / 875 пс |
2 |
5 ГГц |
|
WaveSurfer 62MXs-B |
600 МГц / 500 пс |
2 |
10 ГГц |
|
MSO 44MXs-B |
400 МГц / 875 пс |
4 аналоговых + 18 цифровых |
5 ГГц |
|
MSO 64MXs-B |
600 МГц / 500 пс |
4 аналоговых + 18 цифровых |
10 ГГц |
|
MSO 104MXs-B |
1 ГГц / 300 пс |
4 аналоговых + 18 цифровых |
10 ГГц |
Общие характеристики для всех модификаций приведены в таблице 3.
Таблица 3
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон коэффициента отклонения (Ко):
|
от 2 мВ/дел до 1 В/дел от 2 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности Ко, % |
± 1,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для Ко>10 мВ/дел, мВ |
± (1,5М0-2 8- Ко + 2), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел |
|
Диапазон коэффициента развертки (Кр) |
от 200 пс/дел до 1000 с/дел |
|
Пределы допускаемой абсолютной погрешности Кр, с/дел |
± 5,0^10"6<Кр, где Кр - коэффициент развертки, с/дел |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, с |
0,06 / Fдиcкp+5,0• 10АТизм где Fдиcкp- частота дискретизации; Тизм - измеряемый временной интервал, с |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, 1В А, не более |
300 |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
260 х 340 х 152 |
|
Масса, кг, не более |
7,2 |
|
Рабочие условия эксплуатации:
|
от 5 до 40 от 5 до 80 от 84 до 106,7 |
