Номер по Госреестру СИ: 32489-06
32489-06 Осциллографы стробоскопические
(WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G))
Назначение средства измерений:
Осциллограф стробоскопический WaveExpert 100Н (далее - осциллограф) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Основными областями применения осциллографа являются электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Аналитический паспорт типа средства измерений
32489-06 — Осциллографы стробоскопические
WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G)
Компания "LeCroy Corporation"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
11
организаций17
владельцев3
версий94
Всего поверок
по агрегатам с 2010 года
5
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
11
Организаций-поверителей
эффективное число: 3.2
17
Владельцев СИ
эффективное число: 9.6
23
Экземпляров СИ
по агрегатам владельцев / организаций
66%
Периодические поверки
первичные: 1.1%
1.06%
Непригодность
1 извещений
64.9%
Поверки юрлиц
доля в общем объёме
13 300 ₽
Средневзвешенная цена
медиана: 16 839 ₽
100%
Покрытие ценами
расчётный известный объём: 60 165 ₽
2 009,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 085
Концентрация поверителей
HHI; доля топ-5: 92.6%
1 040
Концентрация владельцев
HHI; доля топ-5: 47.8%
6
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
26
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 94 поверок; пик пришёлся на 2021 год (14).
- Последний завершённый год показал рост на 25% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 6.3%.
- Рынок представлен 11 организациями; концентрация высокая (HHI 3085), доля топ-5 — 92.6%.
- В базе найдено 17 владельцев и 23 экземпляров СИ; доля пяти крупнейших владельцев — 47.8%.
- Средневзвешенная цена поверки — 13 300 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 60 165 руб.
- Доля извещений о непригодности составляет 1.06% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 009,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 14
Долгосрочный CAGR: 6.3%
Активных версий: 1
Ценовой диапазон: 8 595–22 116 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 6 | 13 | 2,17 |
| ФБУ "Красноярский ЦСМ" | Юридические лица | 2 | 12 | 6,00 |
| ФГУП "РФЯЦ- ВНИИТФ им. академ. Е.И. Забабахина" | Юридические лица | 1 | 5 | 5,00 |
| АО "ПриСТ" | Юридические лица | 1 | 5 | 5,00 |
| ФБУ "Ростест-Москва" | Юридические лица | 1 | 4 | 4,00 |
| ФГУП "ВНИИФТРИ" | Юридические лица | 1 | 3 | 3,00 |
| АО ГосНИИП | Юридические лица | 1 | 3 | 3,00 |
| ФБУ "Тест-С.-Петербург" | Юридические лица | 1 | 3 | 3,00 |
| ТЕСТ-С.-ПЕТЕРБУРГ ФБУ | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" | Юридические лица | 1 | 2 | 2,00 |
| АО"Корпорация "Тактическое ракетное вооружение" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "ЦСМ ИМ. А.М.МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" | Юридические лица | 1 | 2 | 2,00 |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" | Юридические лица | 1 | 1 | 1,00 |
| ООО ПК ТЭКСИ | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В КРАСНОЯРСКОМ КРАЕ, РЕСПУБЛИКЕ ХАКАСИЯ И РЕСПУБЛИКЕ ТЫВА", ИНН 2464019742 | Юридические лица | 1 | 1 | 1,00 |
| АО "ГосНИИП" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6e037ec3-5ae4-08e6-0af0-43f79a98c6d0 | 32489-06 | 2022-11-09 | — | актуальная |
| 5a5b484e-5ecd-ff68-181f-e0f97201481e | 32489-06 | 2022-09-29 | 2022-11-09 | архивная |
| 38baeec7-c7b0-738e-e768-1cf20ad4c13e | 32489-06 | 2020-05-07 | 2022-09-29 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Осциллографы стробоскопические
Рисунок № 1
Общие сведения
Дата публикации - 09.11.2022
Срок свидетельства - 01.09.2011
Номер записи -
ID в реестре СИ - 340842
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, Нет модификации, WaveExpert 100Н, WaveExpert 100H, WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G), WE 100H
Производитель
Изготовитель - Компания "LeCroy Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 94
Выдано извещений - 1
Кол-во периодических поверок - 62
Кол-во средств измерений - 13
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2952 от 2019.12.10 О переоформлении свидетельства об утверждении типа средства измерений № 69007 "Калибраторы многофункциональные Fluke 5522A"
№2343 от 2020.12.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы стробоскопические (WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "LeCroy Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28220-04 01.12.2009 |
Осциллографы цифровые запоминающие, WS 422, WS 424, WS 432, WS 434, WS 452, WS 454 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28221-04 01.12.2009 |
Осциллографы цифровые запоминающие, WM 8300A, WM 8500A, WM 8600A, WM 8620A, SDA 3000A, SDA 5000A, SDA 6000A, SDA 6020A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28222-04 01.12.2009 |
Осциллографы цифровые запоминающие, WR 6030, WR 6030A, WR 6050, WR 6050A, WR 6051, WR 6051A, WR 6100, WR 6100A, WR 6200, WR 6200A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28223-04 01.12.2009 |
Осциллографы цифровые запоминающие, WP 7000, WP 7100, WP 7200, WP 7300 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29032-05 01.05.2010 |
Осциллографы цифровые модульные, PXD1022, PXD 1021, PXD 522, PXD 514, PXD 512, PXD 214, PXD 212, PXD 114 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30061-05 01.10.2010 |
Осциллографы цифровые запоминающие, WP 7100A, WP 7200A, WP 7300A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32485-06 01.09.2011 |
Осциллографы цифровые запоминающие, WaveRunner 44Xi, WaveRunner 62Xi, WaveRunner 64Xi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32486-06 01.09.2011 |
Осциллографы цифровые запоминающие, SDA 9000, SDA 11000, SDA 18000 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32487-06 01.09.2011 |
Осциллографы цифровые запоминающие, WaveSurfer 42Xs, WaveSurfer 44Xs, WaveSurfer 62Xs, WaveSurfer 64Xs Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32488-06 01.09.2011 |
Осциллографы цифровые запоминающие, WaveJet 312, WaveJet 314, WaveJet 322, WaveJet 324, WaveJet 332, WaveJet 334, WaveJet 352, WaveJet 354 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32489-06 01.09.2011 |
Осциллографы стробоскопические, WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G) Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
34872-07 01.06.2012 |
Осциллографы цифровые запоминающие, WaveRunner 104Xi, WaveRunner 204Xi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
34873-07 01.06.2012 |
Осциллографы цифровые запоминающие, WaveSurfer 24Xs, WaveSurfer 104Xs Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
38500-08 01.09.2013 |
Осциллографы цифровые запоминающие, WaveSurfer 24MXs, WaveSurfer 44MXs, WaveSurfer 64MXs, WaveSurfer 104MXs Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38501-08 01.09.2013 |
Осциллографы цифровые запоминающие, WaveRunner 44MXi, WaveRunner 64MXi, WaveRunner 104MXi, WaveRunner 204MXi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40230-08 01.01.2014 |
Осциллографы цифровые запоминающие, SDA 804Zi, SDA 806Zi, SDA 808Zi, SDA 813Zi, SDA 816Zi, SDA 820Zi, SDA 825Zi, SDA 830Zi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40231-08 01.01.2014 |
Осциллографы цифровые запоминающие, SDA 725Zi, SDA 735Zi, SDA 740Zi, SDA 760Zi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40232-08 01.01.2014 |
Осциллографы цифровые запоминающие, WaveMaster 804Zi, WaveMaster 806Zi, WaveMaster 808Zi, WaveMaster 813Zi, WaveMaster 816Zi, WaveMaster 820Zi, WaveMaster 825Zi, WaveMaster 830Zi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40233-08 01.01.2014 |
Осциллографы цифровые запоминающие, WavePro 715Zi, WavePro 725Zi, WavePro 735Zi, WavePro 740Zi, WavePro 760Zi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40234-08 01.01.2014 |
Осциллографы цифровые запоминающие, WaveAce 102, WaveAce 112, WaveAce 202, WaveAce 212, WaveAce 222, WaveAce 232 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
42753-09 01.01.2015 |
Осциллографы цифровые, MSO 44Xs-A, MSO 64Xs-A, MSO 104Xs-A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44630-10 01.04.2015 |
Осциллографы цифровые запоминающие, WaveAce 101, WaveAce 204, WaveAce 214, WaveAce 224, WaveAce 234 Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49275-12 19.03.2017 |
Осциллографы цифровые запоминающие, WaveRunner 604Zi, WaveRunner 606Zi, WaveRunner 610Zi, WaveRunner 620Zi, WaveRunner 625Zi, WaveRunner 640Zi,WaveRunner HRO 64Zi, WaveRunner HRO 66Zi Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49276-12 17.02.2022 |
Осциллографы цифровые запоминающие, WavePro 715Zi-A, WavePro 725Zi-A, WavePro 735Zi-A, WavePro 740Zi-A, WavePro 760Zi-A, SDA 725Zi-A, SDA 735Zi-A, SDA 740Zi-A, SDA 760Zi-A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49277-12 19.03.2017 |
Осциллографы цифровые запоминающие, WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49278-12 19.03.2017 |
Осциллографы цифровые запоминающие, WaveSurfer 24MXs-B, WaveSurfer 44MXs-B, WaveSurfer 42MXs-B, WaveSurfer 64MXs-B, WaveSurfer 62MXs-B, WaveSurfer 104MXs-B, MSO 44MXs-B, MSO 64MXs-B, MSO 104MXs-B Компания "LeCroy Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Осциллографы стробоскопические (WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 5 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 13 | 0 | 12 | 0 | 13 | 0 | 12 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 47 | 5 | 0 | 42 | 1 | 39 | 0 | 39 | |
| ФБУ «Красноярский ЦСМ» (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПриСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы стробоскопические (WaveExpert 100H (старое обозначение WaveExpert 9000, NRO 9000, SDA 100G))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
11561 | 8595 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5628 | 8595 |
Знак утверждения типа
Знак утверждения типа проставляется на эксплуатационной документации осциллографа стробоскопического WaveExpert 100Н. Способ нанесения - типографский или с помощью штампа.
Сведения о методиках измерений
Нормативные и технические документы
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 22737-89. «Осциллографы электронно-лучевые. Номенклатура параметров и общие технические требования».
Техническая документация компании "LeCroy Corporation" (США).
Поверка
Поверка проводится в соответствии с документом "Осциллографы стробоскопические WaveExpert 100Н. Методика поверки" WE-OM-E Rev а 913294-00 МП, утвержденным ФГУП "ВНИИФТРИ" ...... 2008 г.
При поверке применяются:
-
- установка для поверки осциллографов К2С-62 (пределы допускаемой абсолютной погрешности установки напряжения (Uk) составляют
± (0,25x10’2xUk + 1х10'6) В);
-
- установка измерительная К2-75 (длительность фронта импульса не более 20 пс);
-
- генератор сигналов высокочастотный программируемый Г4-164 (диапазон частот (F) от 0,1 до 640 МГц, основная погрешность установки частоты 5x10'7xF).
Межповерочный интервал - один год.
Заключение
Тип осциллографов стробоскопических WaveExpert 100Н утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

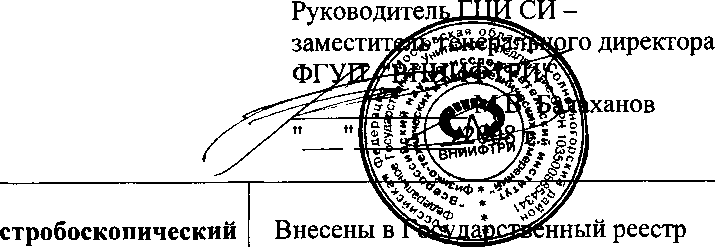

СОГЛАСОВАНО
средств измерений. Регистрационный № Взамен №____________
Осциллограф WaveExpert 100Н
Выпускается по технической документации компании "LeCroy Corporation" (США).
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Осциллограф стробоскопический WaveExpert 100Н (далее - осциллограф) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Основными областями применения осциллографа являются электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Конструктивно осциллограф выполнен по модульному принципу.
Осциллограф является многофункциональным средством измерений параметров сигналов. Принцип действия основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения. Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задает электрические и временные режимы функционирования, выводит на экран форму сигнала и результаты измерений Управление осциллографом возможно через интерфейс IEEE-488 GRIB. . Вывод результатов измерений осуществляется через порт USB2.0.
По устойчивости к климатическим и механическим воздействиям осциллограф соответствуют 3 группе ГОСТ 22261-94.
Осциллограф стробоскопический WaveExpert 100Н поставляется в следую
щем комплекте:
-
1. Осциллограф 1 шт.
-
2. Модуль ST-20 По заказу
Модуль SE-ЗО По заказу
Модуль SE-50 По заказу
-
2. Передняя крышка 1 шт.
-
3. Компакт-диск с программным обеспечением 1 шт.
-
4. Руководство по эксплуатации WE-OM-E Rev а 1 экз. 913294-00 РЭ
-
5. Методика поверки WE-OM-E Rev а 913294-00 МП 1 экз.
-
• Сменные электрические модули:
-
- Модуль ST-20 (время нарастания: 18 пс; полоса пропускания: 20 ГГц)
-
- Модуль SE-30 (время нарастания: 12 пс; полоса пропускания: 30 ГГц)
-
- Модуль SE-50 (время нарастания: 8 пс; полоса пропускания: 50 ГГц) Максимальное входное напряжение (пиковое значение) Пределы допускаемой относительной погрешности измерения напряжения, % Входное сопротивление
-
•
-
• Параметры входа синхронизации:
-
- количество входов
-
- диапазон частот входного сигнала
-
- амплитуда входного сигнала
-
• Режим последовательного сбора данных:
-
- минимальный коэффициент развертки
-
- пределы допускаемой относительной погрешности измерения временных интервалов, %
-
- длина памяти
-
- частота дискретизации
-
- нестабильность временного положения импульса
-
• Режим когерентной стробоскопической дискретизации (CIS):
-
- диапазон частот
-
- нестабильность временного положения импульса
-
- диапазон коэффициента развертки
-
- длина памяти
-
- реальная частота дискретизации
Питание от сети переменного тока:
1 (разъем 2,92 мм) 0 - 5 ГГц ± 1 В
1х10'4
16 кБ - стандартно, 100 кБ - модуль L
1 МГц
1,8 пс
Потребляемая мощность, не более, ВА Габаритные размеры, не более, мм: длина ширина высота
Масса, не более, кг
2В
± 1
50 Ом
1 пс/дел
264
397
491
16
62,5 МГц - 100 ГГц <600 фс
1 пс/дел - 500 нс/дел (4 Мб памяти)
256 Мб - модуль XL, 512 Мб - XXL
10 МГц
напряжение от 90 до 264 (В), частота от 47 до 63 (Гц) напряжение от 90 до 132 (В), частота от 380 до 420 (Гц) 400
