Номер по Госреестру СИ: 49277-12
49277-12 Осциллографы цифровые запоминающие
(WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A)
Назначение средства измерений:
Осциллографы цифровые запоминающие WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A, SDA 816Zi-A, SDA 820Zi, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроено в корпус средств измерений (СИ) и по доступным для пользователя интерфейсам (LAN, USB, GPIB, LBUS) изменение метрологически значимой части ПО СИ невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных изменений метрологически значимой части ПО СИ и результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО «XStream DSO» приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) (32-битная ОС) (64-битная ОС) |
Алгоритм вычисле ния цифрового идентификатора ПО |
XStream |
XStream DSO |
6.3.0.5 |
63b4a80cb9d680de619453d6f7d3468b |
md5 |
DSO |
581b34f9b70e9749865e71ee7c074609 | |||
XStream |
XStream DSO |
6.4.1.6 |
0b58c81410224032ed530d4f7dde83c5 |
md5 |
DSO |
008f993122be95187ee043613a163a98 | |||
XStream |
XStream DSO |
6.5.0.5 |
b38a82424727755c08b1997cc1e89d39 |
md5 |
DSO |
e99ec25bcc96aaf34a9a12322ecbb99e |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель осциллографа методом шелкографии и в верхнем левом углу титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации WM8Zi-A-GSM-E RevB 919400-00 RevA РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA
808Zi-A, SDA 813Zi-A, SDA 816Zi-A, SDA 820Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA
845Zi-A
Техническая документация компании "LeCroy Corporation" (США).
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также поверка и калибровка средств измерений различного назначения.
Заявитель
ООО «ЛеКрой Рус»
Юридический адрес: 107045, г. Москва, Луков пер., д. 4, офис 8
Фактический адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4 Тел./факс (495) 777-55-92
Поверка
ПоверкаОсуществляется по документу МП 49277-12 «Инструкция. Осциллографы цифровые запоминающие WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A SDA 816Zi-A, SDA 820Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A. Методика поверки. WM8Zi-A-GSM-E RevB 919400-00 RevA МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2011 г.
Основные средства поверки:
калибратор осциллографов Fluke 9500B (Рег. № 30374-05), диапазон напряжения постоянного тока на нагрузке 50 Ом от ± 1 мВ до ± 5 В, на нагрузке 1 МОм от ± 1 мВ до ± 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения ± (0,00025хивых + 25x10-6), где UBbK - установленное напряжение, В; длительность фронта испытательного импульса не более 500 пс или 150 пс для формирователя 9530, не более 25 пс для формирователя 9550: диапазон частот генератора синусоидального напряжения с формирователем 9530 от 0,1 Гц до 3,2 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2,5х10-5;
генератор испытательных импульсов Picosecond 4005 (Рег. № 37630-08),
длительность фронта импульса не более 11 пс.
Изготовитель
Компания "LeCroy Corporation" (США), Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, NY USA 10977-6499
Заявитель
ООО «ЛеКрой Рус»
Юридический адрес: 107045, г. Москва, Луков пер., д. 4, офис 8
Фактический адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4 Тел./факс (495) 777-55-92
Изготовитель
Компания "LeCroy Corporation" (США), Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, NY USA 10977-6499
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Тел/факс +7 (495) 944-56-16, E-mail: mcrmi@vniiftri.ru
Осциллографы являются многофункциональными средствами измерений параметров сигналов.
Принцип действия основан на аналогово-цифровом преобразовании входного сигнала осциллографа с последующей его цифровой обработкой и индикацией выборки сигнала с результатами измерений на экране осциллографа. Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задает электрические и временные режимы функционирования, выводит на экран форму сигнала и результаты измерений. Вывод протоколов измерений осуществляется через интерфейсы (LAN, USB, GPIB, LBUS) на внешний принтер или компьютер. Интерфейсы ProBus и ProLink в моделях с полосой 4 - 45 ГГц служат для подключения всех существующих и планируемых к разработке пробников LeCroy. Осциллографы содержат аппаратные и программные схемы синхронизации и измерений последовательных потоков высокоскоростных данных.
Конструктивно каждый осциллограф выполнен в виде моноблока.
Внешний вид осциллографов приведен на рисунке 1.
Схемы для размещения наклеек и пломбировки от несанкционированного доступа приведены на рисунке 2.

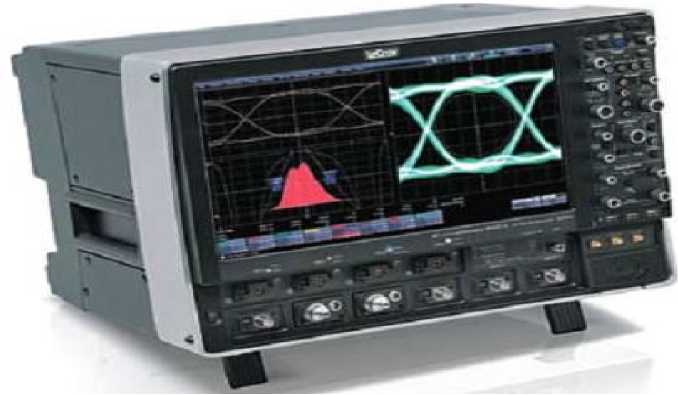

Рисунок 1 - Внешний вид осциллографов
Место пломбирования
Место размещения наклеек
Рисунок 2 - Схемы для размещения наклеек и пломбировки от несанкционированного доступа
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на задней панели корпуса прибора.
Комплект поставки включает:
1. Осциллограф цифровой запоминающий WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A SDA 816Zi-A, SDA 820Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A |
1 шт. (моди-фика-ция по заказу) |
2. Шнур питания |
1 шт. |
3. Крышка передней панели |
1 шт. |
4. Мышь оптическая |
1 шт. |
5. Адаптер ProLink-SMA для WaveMaster 804Zi, WaveMaster 806Zi, WaveMaster 808Zi, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A |
4 шт. |
6. Адаптер ProLink-K/2,92 мм для WaveMaster 813Zi-A, WaveMaster 816Zi, WaveMaster 820Zi, WaveMaster 825Zi, WaveMaster 830Zi, WaveMaster 845Zi-A, SDA 813Zi-A, SDA 816Zi-A, SDA 820Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A |
4 шт. |
7. Руководство по эксплуатации WM8Zi-A-GSM-E RevB 919400-00 RevA РЭ |
1 экз. |
8. Методика поверки WM8Zi-A-GSM-E RevB 919400-00 RevA МП |
1 экз. |
Полоса пропускания, количество каналов, частота дискретизации (FgucKp), время нарастания переходной характеристики (ПХ) представлены в таблице 2.
Таблица 2
Модификация осциллографов |
Полоса пропускания/ Время нарастания ПХ (тн), не более (Ко > 10 мВ/дел) |
Кол-во каналов |
Макс. Fдиадъ Гц | ||
Вход 2,4/2,92 мм |
Вход ProLink |
Вход ProBus | |||
WaveMaster 804Zi-A |
- |
4 ГГц / 95 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
WaveMaster 806Zi-A |
- |
6 ГГц/ 63 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
WaveMaster 808Zi-A |
- |
8 ГГц/ 49 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
WaveMaster 813Zi-A |
- |
13 ГГц/ 32,5 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
WaveMaster 816Zi-A |
- |
16 ГГц/ 28,5 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
WaveMaster 820Zi-A |
- |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 |
80х109 |
WaveMaster 825Zi-A |
25 ГГц/ 17,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 25 ГГц |
80х109 |
WaveMaster 830Zi-A |
30 ГГц/ 15,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 30 ГГц |
80х109 |
WaveMaster 845Zi-A |
45 ГГц/ 10,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 30 ГГц, 1 - до 45 ГГц |
120х109 |
SDA 804Zi-A |
- |
4 ГГц / 95 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
SDA 806Zi-A |
- |
6 ГГц/ 63 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
SDA 808Zi-A |
- |
8 ГГц/ 49 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
SDA 813Zi-A |
- |
13 ГГц/ 32,5 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
Модификация осциллографов |
Полоса пропускания/ Время нарастания ПХ (tH), не более (Ко > 10 мВ/дел) |
Кол-во каналов |
Макс. Fдиадъ Гц | ||
Вход 2,4/2,92 мм |
Вход ProLink |
Вход ProBus | |||
SDA 816Zi-A |
- |
16 ГГц/ 28,5 пс |
3,5 ГГц / 100 пс |
4 |
40х109 |
SDA 820Zi-A |
- |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 |
80х109 |
SDA 825Zi-A |
25 ГГц/ 17,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 25 ГГц |
80х109 |
SDA 830Zi-A |
30 ГГц/ 15,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 30 ГГц |
80х109 |
SDA 845Zi-A |
45 ГГц/ 10,5 пс |
20 ГГц/ 22 пс |
3,5 ГГц / 100 пс |
4 - до 20 ГГц, 2 - до 30 ГГц, 1 - до 45 ГГц |
120х109 |
Общие характеристики для всех модификаций приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики | |
WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi-A, SDA 813Zi-A, SDA 816Zi-A, SDA 820Zi |
WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A | |
Входное сопротивление |
1 МОм / 50 Ом | |
Диапазон коэффициента отклонения (Ко):
|
от 2 мВ/дел до 1 В/дел от 1 мВ/дел до 10 В/дел от 10 мВ/дел до 500 мВ/дел | |
Пределы допускаемой относительной погрешности Ко, % |
± 1,5 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для Ко>10 мВ/дел, мВ |
± (1,5-10-2- 8- Ко + 1), где 8 - количество делений по вертикали, Ко - коэффициент отклонения выражен в мВ/дел | |
Диапазон коэффициента развертки (Кр) в режиме реального времени |
от 20 пс/дел до 64 с/дел | |
Пределы допускаемой абсолютной погрешности Кр, с/дел |
±1,0-10’6-Кр где Кр - коэффициент развертки, с/дел | |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм, с |
0,06^дискр+1Д 10АТизм где F^- частота дискретизации; Тизм - измеряемый временной интервал, с |
Наименование характеристики |
Значение характеристики | |
WaveMaster 804Zi-A, WaveMaster 806Zi-A, WaveMaster 808Zi-A, WaveMaster 813Zi-A, WaveMaster 816Zi-A, WaveMaster 820Zi-A, SDA 804Zi-A, SDA 806Zi-A, SDA 808Zi- A, SDA 813Zi-A, SDA 816Zi-A SDA 820Zi |
WaveMaster 825Zi-A, WaveMaster 830Zi-A, WaveMaster 845Zi-A, SDA 825Zi-A, SDA 830Zi-A, SDA 845Zi-A | |
Мощность, потребляемая от сети переменного тока напряжением 220 В, 50 Гц, В •А, не более |
975 |
1025 |
Г абаритные размеры (ширина х длина х высота), мм, не более |
355 x 467 x 406 | |
Масса, кг, не более |
23,4 |
27,2 |
Рабочие условия эксплуатации:
|
от 5 до 40 от 5 до 80 от 84 до 106 |
