ТПУ представляет собой первичный преобразователь температуры (ПП) с вмонтированным непосредственно в его клеммной головке измерительным преобразователем (ИП).

Принцип действия ТПУ зависит от применяемого ПП:

• - для моделей УТС (Exi, Exd) он основан на зависимости электрического сопротивления чувствительного элемента ПП от температуры;

• -  для моделей УТП (Exi, Exd) он основан на зависимости выходной термоэлектродвижущей силы чувствительного элемента (термопары) от температуры спая и материалов термопары. Далее выходной сигнал от ПП (термоэлектродвижущая сила или электрическое сопротивление) непрерывно преобразуется ИП в унифицированный токовый сигнал пропорциональный измеренной температуре.

В ТПУ используют ИП по ТУ 4211-033-39375199-10 с гальванической связью между входными и выходными цепями и обеспечивающие:

• - линейную зависимость выходного тока от измеряемой температуры;

• - компенсацию температуры «холодного спая» термопар.

Общепромышленные погружаемые ТПУ имеют модели УТП 104; УТС 104; УТП 106; УТС 106; УТП 108; УТС 108; УТП 109; УТС 109; УТП 204; УТП 206; УТП 232.

Взрывозащищенные погружаемые ТПУ с видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ 30852.10-2002 имеют модели УТП 104Ех^ УТС 104Ех^ УТП 106Ех^ УТС 106Ех^ УТП 108Еи; УТС 108ЕхТ; УТП 109Ех1; УТС 109Ех1; УТП 204ЕхТ; УТП 206Ех^ УТП 232ЕхЕ

Взрывозащищенные погружаемые ТПУ с видом взрывозащиты «взрывонепроницае-мая оболочка» по ГОСТ 30852.1-2002 имеют модели УТП 104ЕхП; УТС 104ЕхП; УТП 106ЕхП; УТС 106Еха; УТП 108ЕхП; УТС 108ЕхП; УТП 109ЕхП; УТС 109ЕхП; УТП 204ЕхП; УТП 206ЕхП; УТП 232Еха.

Модели ТПУ имеют исполнения, отличающиеся друг от друга по диапазону измеряемых температур, по типу чувствительных элементов (далее - ЧЭ), по конструкции клеммной головки, по материалу защитного корпуса, по диаметру защитной арматуры, по конструкции кабельных вводов и установочных элементов.

ЧЭ для УТС выполнены из медного либо платинового микропровода, либо на основе напыленного платинового терморезистора, а для УТП - из термопарного кабеля с НСХ типов «К», «L», «N» по ГОСТ Р 8.585-2001.

Установочные элементы для крепления ТПУ представляют собой либо штуцер с резьбой М20х1,5, М27х2, М33х2, К %, К 1, К G (подвижный, неподвижный), либо неподвижный фланец.

Защитная арматура ТПУ выполнена на основе нержавеющих или жаропрочных сталей. Она с одного конца либо завальцована, либо имеет приварное дно, а с другого её конца

установлена клеммная головка. У моделей ТПУ модификаций 232 защитная арматура имеет керамическую погружную часть.

Диаметр защитной арматуры от 6 до 20 мм. Диаметр керамической части защитной арматуры - 12 мм. Клеммная головка выполнена из алюминиевого сплава.

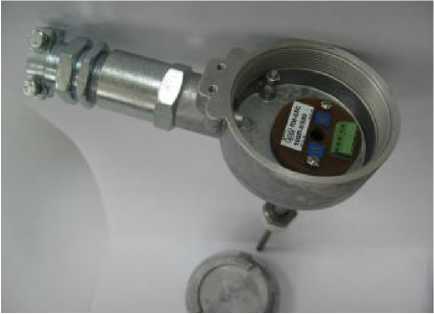

ИП выполнен в виде отдельного блока и установлен в клеммной головке. ИП имеет клеммы для подключения первичного преобразователя и клеммы для подключения источника питания и нагрузки.

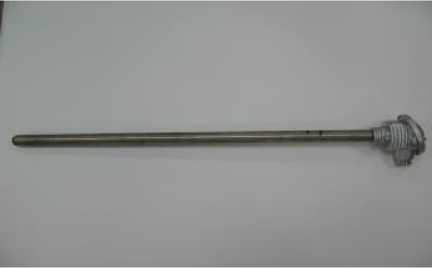

Рисунок 1 - Термопреобразователи с унифицированным выходным сигналом УТП, УТС общепромышленного назначения

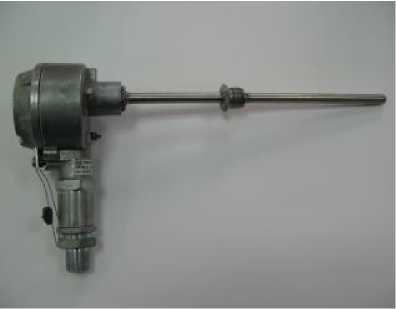

Рисунок 2 - Термопреобразователи с унифицированным выходным сигналом УТП Exd, УТС Exd взрывозащищенного исполнения

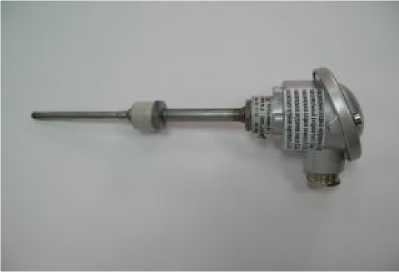

Рисунок 3 - Термопреобразователи с унифицированным выходным сигналом УТП Ех^ УТС Ехi взрывозащищенного исполнения

Термопреобразователь ТПУ - 1 шт.

Руководство по эксплуатации ДСВ 030-10 РЭ (со свидетельством о приемке) - 1 экз.

Метрологические характеристики ТПУ, в зависимости от исполнений, соответствуют значениям, приведенным в таблице 1.

Таблица 1

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха, на каждые 10 °С изменения температуры:

- от минус 50 до минус 10 °С - не более предела допускаемой основной погрешности;

- св. минус 10 до плюс 70 °С  - не более 0,5 предела допускаемой основной

погрешности.

Пределы допускаемой дополнительной погрешности, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты напряженностью до 400 А/м, не превышают 0,5 предела допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры «холодного спая» термопары ТПУ в пределах диапазона рабочих температур, не превышает 0,5 предела допускаемой основной погрешности.

Электрическое сопротивление изоляции ТПУ между клеммами цепи питания и защитной арматурой при температуре 25 °С и относительной влажности не более 80 %, МОм, не менее                                                                      20

Пределы допускаемой суммарной погрешности ТПУ (U^, °С) для любой измеренной температуры рассчитываются по формуле

U £ = ±VUnn² + Uun² ,

где: Unn - предел допускаемого отклонения от НСХ Ш1 при измеренной температуре, °С; Uun - предел допускаемой погрешности ИП в диапазоне измерения температур, °С.

Питание ТПУ исполнений УТП, УТС, УТП Exd, УТС Exd осуществляется от источника постоянного тока напряжением от 12 до 36 В с допускаемым отклонением ±2%.

Питание ТПУ исполнений УТП Exi, УТС Exi осуществляется от искробезопасных источников постоянного тока или от источников постоянного тока общепромышленного исполнения, но через барьеры искрозащиты, напряжением 24 В с допускаемым отклонением ±2%. Параметры искробезопасной цепи должны соответствовать значениям:

• - максимальное входное напряжение Ui - 24 В;

• - максимальный входной ток Ii - 120 мА;

• - максимальная входная мощность Pi - 0,75 Вт.

Мощность, потребляемая ТПУ исполнений УТП, УТС, УТП Exd, УТС Exd, Вт, не более                                                                                   0,8.

Мощность, потребляемая ТПУ исполнений УТП Exi, УТС Exi, Вт, не более      0,75.

Выходной сигнал (по ГОСТ 26.011-80):

- постоянный ток, изменяющийся в nределаx от 4 до 20 мА.

Вид климатического исполнения термопреобразователей С2 по ГОСТ Р 52931-2008, но для работы при температуре окружающего воздуxа от минус 50 до плюс 70 °С.

Степень защиты ТПУ от проникновения внутрь воды и пыли соответствует исполнению IP 65 по ГОСТ 14254-96.

Время установления рабочего режима (предварительный прогрев), мин, не более......15

Время установления выгодного сигнала (время, в течение которого вы\одной сигнал вxодит в зону предела допускаемой основной погрешности), мин, не более                 30

Длина монтажной части, мм                                        от 60 до 3150

Масса ТПУ, кг                                                        от 0,4 до 3,0

В исnолненияx УТС, УТС Exi, УТС Exd внутреннее соединение ИП и ИИ выполнено по треxnроводной сxеме.

Крепежные элементы, в исnолненияx УТП Exd, УТС Exd, крепящие детали оболочки, кабельные вводы, токоведущие и заземляющие зажимы nредоxранены от самоотвинчивания применением контргаек и стопорны\ устройств.

В исnолненияx УТП Exd, УТС Exd, УТП Exi, УТС Exi предусмотрены элементы для пломбирования крышек клеммны\ головок.

ТПУ исполнений УТП Exi, УТС Exi имеют «особовзрывобезопасный» уровень взрывозащиты по ГОСТ 30852.0-2002, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ 30852.10-20029, температурный класс Т6 и маркировку взрывозащиты «ExiаПСТбХ».

ТПУ исполнений УТП Exd, УТС Exd имеют «взрывобезопасный» уровень взрывозащиты по ГОСТ 30852.0-2002, обеспечиваемый видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002, температурный класс Т6 и маркировку взрывозащиты «1ЕхапСТбХ>.

Средняя наработка до отказа, ч, не менее                                       15000

(кроме ТПУ с керамическими чехлами и для температур от 1100 до 1200 °С).

Средний срок службы, лет, не менее                                           б

(кроме ТПУ с керамическими чехлами и для температур от 1100 до 1200 °С).

Примечание - все показатели надежности нормируются для номинальной температуры применения - наиболее вероятной температуре эксплуатации. Как правило, ее принимают за 0,75 от верхнего предела рабочего диапазона температур. При указанных выше температурах имеет место понятие - ТП кратковременного применения, а именно до 100 часов. За это время НСХ термопары не должна измениться больше чем на 1%.
