Номер по Госреестру СИ: 47461-11
47461-11 Весы крановые цифровые
(LKe)
Внешний вид.
Весы крановые цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.08.2016
Номер записи - 136329
ID в реестре СИ - 358729
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, LKе 2, LKe-2, LKe 2, LKe, LK2, LK 5, LK 2, LK 10,
Производитель
Изготовитель - Фирма "EHP Wagetechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Весы крановые цифровые (LKe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EHP Wagetechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14254-00 01.06.2005 |
Весы крановые цифровые, KGW (KGY) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14254-05 01.10.2010 |
Весы крановые цифровые, KGW (KGWR)/ KGY(KGYR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14255-00 01.06.2005 |
Весы крановые цифровые, LK (LKe) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14255-05 01.10.2010 |
Весы крановые цифровые, LK (LKR)/ Lke (LkeR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15609-00 01.06.2005 |
Весы цифровые крановые, LD Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15609-05 01.10.2010 |
Весы крановые цифровые, LD (LDR/LDNR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15610-00 01.06.2005 |
Весы крановые цифровые траверсные, TWe Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15610-05 01.10.2010 |
Весы крановые цифровые траверсные, TWe (TWeR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19590-00 01.10.2010 |
Датчики силоизмерительные тензорезисторные, BR Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
47014-11 16.06.2016 |
Весы крановые цифровые, LDN Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47460-11 05.08.2016 |
Весы крановые цифровые, KGW/KGY Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47461-11 05.08.2016 |
Весы крановые цифровые, LKe Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47479-11 15.08.2016 |
Датчики весоизмерительные тензорезисторные, BR Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67341-17 02.05.2027 |
Весы крановые цифровые, KGW, KGY, KGW-Y Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Весы крановые цифровые (LKe)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Весы крановые цифровые (LKe)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
6012 | 7055 |
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
8097 | 7055 |
Программное обеспечение
В составе весов имеется встроенное программное обеспечение (далее ПО), которое идентифицируется по контрольной сумме, вычисляемой как сумма всех байт встроенного ПО. Влияние ПО на метрологические характеристики не превышает допустимых значений. Метрологически значимое ПО может быть изменено только в режиме настроек весов, которое включается переключением 2-х позиционного выключателя в электронном блоке весов в положение «ON». Этот переключатель доступен только при открытом корпусе весов.
Пломба ставится на один из винтов пластины верхней крышки электронного блока весов, закрывающий доступ к переключателю режимов "настройка весов - режим работы весов".
Идентификационные данные программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО |
LAH |
12.17 |
23604 |
Сумма всех байт встроенного ПО |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
лист № 4 всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Описание метода прямых измерений содержится в документе «Весы крановые цифровые LKe. Руководство по эксплуатации» ИВКВ.427427.012.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам крановым цифровым LKe
-
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;
-
3 Техническая документация фирмы «EHP Wagetechnik GmbH».
Поверка
Поверка осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания». Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.
Изготовитель
Фирма «EHP Wagetechnik GmbH», Германия
Адрес: Dieselstr. 8, D-77815 Buhl/Germany, e-mail: info@ehp.de
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, Новосибирск, пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60 , e-mail: director@sniim.nsk.ru
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, который оцифровывается встроенным 24-разрядным АЦП (электронный блок). Значение веса отображается на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление работой весов осуществляется с помощью пульта дистанционного управления.

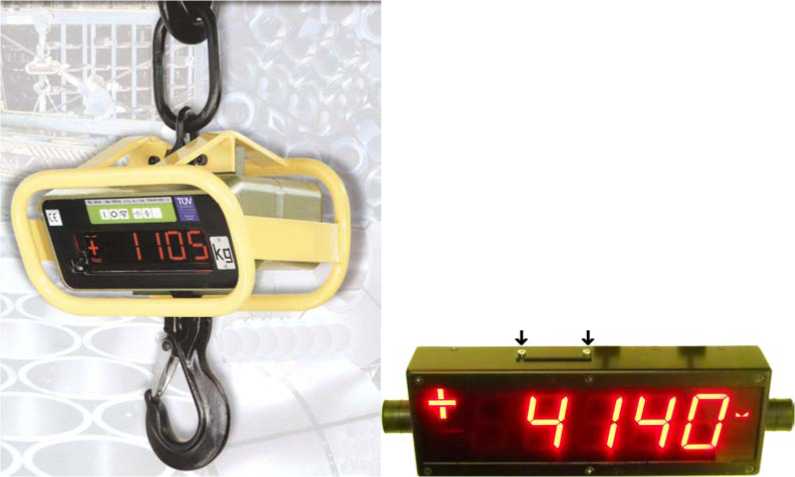

Рис. 1 Общий вид весов Рис. 2 Схема пломбировки
|
Наименование |
Количество |
Примечание |
|
1 Весы крановые цифровые |
1 |
— |
|
2 Пульт дистанционного управления |
1 |
— |
|
3 Аккумуляторная батарея 12В, 14 А ч |
1 |
— |
|
4 Руководство по эксплуатации |
1 |
— |
|
5 Зарядное устройство |
1 |
опция |
|
6 У стройства дистанционной индикации «Большое табло плюс», «Телебокс» |
1 |
опция |
|
7 У стройства дистанционной индикации и регистрации «Теледата» |
1 |
опция |
-
• класс точности по ГОСТ Р 53228-2008 ...................................................средний (III)
-
• Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d) приведены в таблице 1, для двухинтервальных весов приведены в таблице 2.
Таблица 1
|
Модели |
Max, кг |
Min, кг |
е = d, кг |
Интервалы взвешивания |
Пределы доп. погрешности при поверке, кг |
|
LKe 0,5 |
500 |
4 |
0,2 |
от 4 кг до 100 кг вкл. св. 100 кг до 400 кг вкл. св. 400 кг до 500 кг вкл. |
± 0,1 ± 0,2 ± 0,3 |
|
LKe 1 |
1000 |
10 |
0,5 |
от 10 кг до 250 кг вкл. св. 250 кг до 1000 кг вкл. |
± 0,25 ± 0,5 |
|
LKe 2 |
2000 |
20 |
1 |
от 20 кг до 500 кг вкл. св. 500 кг до 2000 кг вкл. |
и- н о |
|
LKe 5 |
5000 |
40 |
2 |
от 40 кг до 1000 кг вкл. св. 1000 кг до 4000 кг вкл. св. 4000 кг до 5000 кг вкл. |
± 1,0 ± 2,0 ± 3,0 |
|
LKe 10 |
10000 |
100 |
5 |
от 100 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 0,5 |
|
LKe 20 |
20000 |
200 |
10 |
от 200 кг до 5000 кг вкл. св. 5000 кг до 20000 кг вкл. |
± 5,0 ± 10,0 |
|
LKe 30 |
30000 |
200 |
10 |
от 200 кг до 5000 кг вкл. св. 5000 кг до 20000 кг вкл. св. 20000 кг до 30000 кг вкл. |
± 5,0 ± 10,0 ± 15,0 |
Таблица 2
|
Модели двухинтерваль-ных весов |
Max, кг |
Min, кг |
е{ = di, кг |
Интервалы взвешивания |
Пределы доп. погрешности при поверке, кг |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
LKe 0,5 II |
500 |
4 |
0,1 |
от 4 кг до 50 кг вкл. св. 50 кг до 200 кг вкл. |
± 0,05 ± 0,1 |
|
0,2 |
св. 200 кг до 400 кг вкл. св. 400 кг до 500 кг вкл. |
± 0,2 ± 0,3 |
Продолжение табл. 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
LKe 1 II |
1000 |
10 |
0,2 |
от 10 кг до 100 кг вкл. св. 100 кг до 400 кг вкл. св. 400 кг до 500 кг вкл. |
± 0,1 ± 0,2 ± 0,3 |
|
0,5 |
св. 500 кг до 1000 кг вкл. |
± 0,5 | |||
|
LKe 2 II |
2000 |
20 |
0,5 |
от 20 кг до 250 кг вкл. св. 250 кг до 1000 кг вкл. |
± 0,25 ± 0,5 |
|
1 |
св. 1000 кг до 2000 кг вкл. |
± 1,0 | |||
|
LKe 5 II |
5000 |
40 |
1 |
от 40 кг до 500 кг вкл. св. 500 кг до 2000 кг вкл. |
и- н о |
|
2 |
св. 2000 кг до 4000 кг вкл. св. 4000 кг.до 5000 кг вкл. |
± 2,0 ± 3,0 | |||
|
LKe 10 II |
10000 |
100 |
2 |
от 100 кг до 1000 кг вкл. св. 1000 кг до 4000 кг вкл. св. 4000 кг до 5000 кг вкл. |
± 1,0 ± 2,0 ± 3,0 |
|
5 |
св. 5000 кг дл 10000 кг вкл. |
± 5,0 | |||
|
LKe 20 II |
20000 |
200 |
5 |
от 200 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 5,0 |
|
10 |
св. 10000 кг до 20000 кг вкл. |
± 10,0 | |||
|
LKe 30 II |
30000 |
200 |
5 |
от 200 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл |
± 2,5 ± 5,0 |
|
10 |
св. 10000 кг до 20000 кг вкл св. 20000 кг до 30000 кг вкл. |
± 10,0 ± 15,0 |
• Значения габаритных размеров и массы ГПУ приведены в таблице 3. Таблица 3
|
Обозначение |
Г абаритные размеры весов (В х Ш х Д), мм, не более |
Масса, кг не более |
|
LKe 0,5/LKe 0,5 II |
850 х 430 х 440 |
60 |
|
LKe 1/LKe 1 II |
850 х 430 х 440 |
65 |
|
LKe 2/LKe 2 II |
850 х 430 х 440 |
65 |
|
LKe 5/LKe 5 II |
1090 х 430 х 440 |
65 |
|
LKe 10/LKe 10 II |
1090 х 430 х 440 |
80 |
|
LKe 20/LKe 20 II |
1090 х 430 х 440 |
95 |
|
LKe 30/LKe 30 II |
1200 х 430 х 440 |
110 |
-
• Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
-
• Пределы допускаемой погрешности устройства установки на нуль......................±0,25 е
-
• Диапазон устройства выборки массы тары.......................................от 0 до 100% Max
-
• Диапазон рабочий температур, ° С...........................................от минус 30 до плюс 80
-
• Электрическое питание весов...............автономная аккумуляторная батарея 12 В, 14 А*ч
