Номер по Госреестру СИ: 47479-11
47479-11 Датчики весоизмерительные тензорезисторные
(BR)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные BR (далее -датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку на датчике и эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОписание метода измерений содержится в документе «Датчики весоизмерительные тензорезисторные BR. Руководство по эксплуатации» ИВБР.427370.014.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным BR
-
1 ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;
-
3 Техническая документация фирмы «EHP Wagetechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу «Датчики весоизмерительные тензорезисторные BR производства ф. «EHP Wagetechnik GmbH», Германия. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «СНИИМ» 29.12.2010 г.
Основные средства поверки - машина силоизмерительная ОСМ-2-200-10 с погрешностью 0,02%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005); гири класса точности М1 по ГОСТ 7328-2001.
лист № 3 всего листов 3
Изготовитель
Фирма «EHP Wagetechnik GmbH», Германия Адрес: Dieselstr. 8, D-77815 Buhl/Germany, e-mail: info@ehp.deИспытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, Новосибирск, 4 пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60 , e-mail: director@sniim.nsk.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Тензорезисторы соединены в мостовую схему, в которой предусмотрена система термокомпенсации. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Конструктивно датчики выполнены в неразборном корпусе из нержавеющей стали цилиндрической формы с никелевым покрытием и герметично закрытого кабельного вывода.
Датчики выпускаются в двух классах точности: C3 и D1 и имеют восемь модификаций: BR0,5; BR1; BR2; BR3; BR5; BR10; BR30; BR50.
По направлению измеряемой силы датчики относятся к датчикам сжатия.

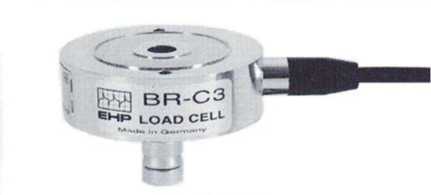

Рис. 1 Общий вид датчиков
В комплект поставки входят:
-
— датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.
-
— руководство по эксплуатации - 1 экз.
-
— методика поверки - 1 экз.
Максимальная грузоподъемность (Е^Д т |
0,5; 1; 2; 3; 5 |
10; 30; 50 |
Класс точности в соответствии с ГОСТ Р 8.726-2010 |
D1 |
С3 |
Число поверочных интервалов (n) |
1000 |
3000 |
Рабочий коэффициент передачи (РКП) при Emax, мВ/В |
2,0 | |
Минимальный поверочный интервал датчика (vmin) |
Emax/3500 |
Emax/14000 |
Минимальная статическая нагрузка (Emin), т |
0 | |
Коэффициент распределения (Рщ) |
0,7 | |
Входное сопротивление, Ом |
1160 ±60 | |
Выходное сопротивление, Ом |
1015 ±65 | |
Входное напряжение, В |
10 | |
Максимальное напряжение, В |
30 | |
Предел безопасной нагрузки (Hlim), % от Emax |
150 | |
Диапазон рабочих температур, °С |
от -30 до +80 | |
Температура хранения, °С |
от -50 до +95 | |
Классификация по влагоустойчивости |
СН |
Исполнение датчиков по степени защиты |
IP 68 (герметично заваренный лазерной сваркой корпус) |
Материал |
нержавеющая сталь 17/4 РН, гладко полированная |
Кабель |
6-ти жильный специальный диаметр 5 мм, экранированный |
Среднее время наработки на отказ |
20000 ч |
Пределы допускаемой погрешности при поверке в единицах поверочного интервала (v= Emax/n):
Интервалы измерений |
Пределы допускаемой погрешности (mpe) | |
класс С |
класс D | |
до 500 v вкл. |
до 50 v вкл. |
± 0,35 v |
свыше 500 v до 2000 v вкл. |
свыше 50 v до 200 v вкл. |
± 0,7 v |
свыше 2000 v до 10000 v вкл. |
свыше 200 v до 1000 v вкл. |
± 1,05 v |
Пределы допускаемого изменения значений выходного сигнала датчика (ползучести), приведённые ко входу, при постоянной нагрузке 90-100% от Emax:
-
- в течение 30 мин нагружения, не более...............................................0,7 mpe
-
- за время между 20-й и 30-й минутами нагружения, не более.....................0,15 mpe
Пределы допускаемого изменения значений выходного сигнала датчика, приведённые ко входу, при Е^:
-
- после нагружения датчика в течение 30 мин постоянной нагрузкой 90-100% от
Emax, не более.............................................................................................± 0,5v
-
- при изменении температуры окружающего воздуха на каждые 5 оС, не более. ± 0,7v
Габаритные размеры и масса датчиков приведены в таблице
E ^max |
0,5 / 1 |
2 / 3 |
5 |
10 |
30 |
50 |
диаметр, мм |
52 |
70 |
92 |
92 |
120 |
130 |
высота, мм |
25 |
28 |
32 |
33 |
50 |
60 |
масса, кг |
0,9 |
1,1 |
1,5 |
1,8 |
3,6 |
5,4 |
