Номер по Госреестру СИ: 47460-11
47460-11 Весы крановые цифровые
(KGW/KGY)
Назначение средства измерений:
Весы крановые цифровые KGW/KGY предназначены для взвешивания грузов.
Внешний вид.
Весы крановые цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.08.2016
Номер записи - 136328
ID в реестре СИ - 358728
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Весы крановые цифровые KGW, мод. KGW-30, KGW5, KGW10, KGW/KGY, мод. KGW 5, KGW/KGY, KGW-Y50, KGW-50, KGW-30, KGW-20, KGW-2, KGW-15, KGW-10, KGW, мод. KGW5, KGW, мод. KGW10, KGW 5, KGW 30, KGW 20, KGW 2, KGW 10,
Производитель
Изготовитель - Фирма "EHP Wagetechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 233
Выдано извещений - 1
Кол-во периодических поверок - 118
Кол-во средств измерений - 70
Кол-во владельцев - 31
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 850 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Весы крановые цифровые (KGW/KGY)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EHP Wagetechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14254-00 01.06.2005 |
Весы крановые цифровые, KGW (KGY) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14254-05 01.10.2010 |
Весы крановые цифровые, KGW (KGWR)/ KGY(KGYR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14255-00 01.06.2005 |
Весы крановые цифровые, LK (LKe) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14255-05 01.10.2010 |
Весы крановые цифровые, LK (LKR)/ Lke (LkeR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15609-00 01.06.2005 |
Весы цифровые крановые, LD Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15609-05 01.10.2010 |
Весы крановые цифровые, LD (LDR/LDNR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15610-00 01.06.2005 |
Весы крановые цифровые траверсные, TWe Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15610-05 01.10.2010 |
Весы крановые цифровые траверсные, TWe (TWeR) Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19590-00 01.10.2010 |
Датчики силоизмерительные тензорезисторные, BR Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
47014-11 16.06.2016 |
Весы крановые цифровые, LDN Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47460-11 05.08.2016 |
Весы крановые цифровые, KGW/KGY Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47461-11 05.08.2016 |
Весы крановые цифровые, LKe Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47479-11 15.08.2016 |
Датчики весоизмерительные тензорезисторные, BR Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67341-17 02.05.2027 |
Весы крановые цифровые, KGW, KGY, KGW-Y Фирма "EHP Wagetechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Кто поверяет Весы крановые цифровые (KGW/KGY)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ООО "ВЦ"ЮСТИР" (RA.RU.312170) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 1 | 4 | 1 | 5 | 1 | 4 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 12 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 22 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГРАН" (RA.RU.312537) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 21 | 0 | 20 | 0 | 21 | 0 | 20 | |||
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 1 | 0 | 4 | 0 | 6 | 0 | 4 | |
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Находкинский ЦСМ» (107) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВЕСЦЕНТР "ЮСТИР" (RA.RU.312170) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "Северсталь" (RA.RU.311612) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 22 | 0 | 22 | 0 | 17 | 0 | 17 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Весы крановые цифровые (KGW/KGY)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
6283 | 4758 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4347 | 4758 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3791 | 4758 |
|
ФБУ Иркутский ЦСМ Иркутская область |
9225 | 4758 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5818 | 4758 |
Программное обеспечение

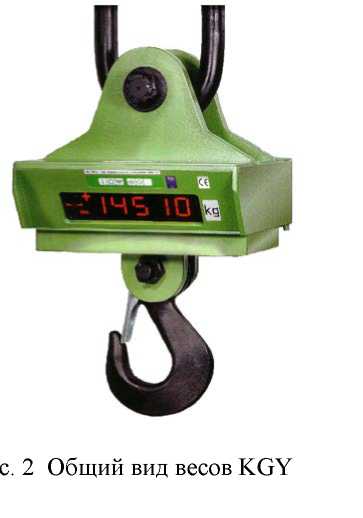

Рис. 2 Общий вид весов KGY
В составе весов имеется встроенное программное обеспечение (далее ПО), которое идентифицируется по контрольной сумме, вычисляемой как сумма всех байт встроенного ПО. Влияние ПО на метрологические характеристики не превышает допустимых значений. Метрологически значимое ПО может быть изменено только в режиме настроек весов, которое включается переключением 2-х позиционного выключателя в электронном блоке весов в положение «ON». Этот переключатель доступен только при открытом корпусе весов.
Пломба ставится на один из винтов пластины верхней крышки электронного блока весов (Рис. 3), закрывающий доступ к переключателю режимов "настройка весов - режим работы весов".
Рис. 3 Схема пломбировки
Идентификационные данные программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО |
LAH |
12.17 |
23604 |
Сумма всех байт встроенного ПО |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Описание метода прямых измерений содержится в документе «Весы крановые цифровые KGW/KGY. Руководство по эксплуатации» ИВКВ.427427.013.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам крановым цифровым KGW/KGY
-
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;
-
3 Техническая документация фирмы «EHP Wagetechnik GmbH», Германия.
лист № 5 всего листов 5
Поверка
Поверка осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания». Основное поверочное оборудование - гири класса М1 по ГОСТ 7328-2001.
Изготовитель
Фирма «EHP Wagetechnik GmbH», Германия
Адрес: Dieselstr. 8, D-77815 Buhl/Germany, e-mail: info@ehp.de
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, Новосибирск, пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60, e-mail: director@sniim.nsk.ru
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, который оцифровывается встроенным 24-разрядным АЦП (электронный блок). Значение веса отображается на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление работой весов осуществляется с помощью пульта дистанционного управления.
Весы KGW отличаются от весов KGY конструкцией верхнего захвата.

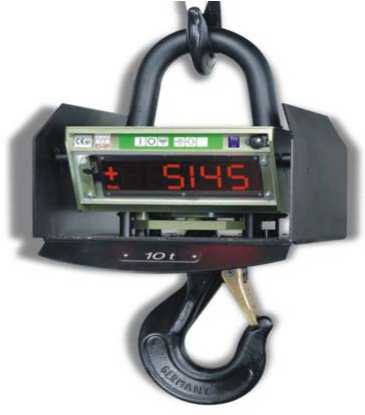

Рис. 1 Общий вид весов KGW
|
Наименование |
Кол-во |
Примечание |
|
1 Весы крановые цифровые |
1 |
— |
|
2 Пульт дистанционного управления |
1 |
— |
|
3 Аккумуляторная батарея 12В, 14 А ч |
1 |
— |
|
4 Руководство по эксплуатации |
1 |
— |
|
5 Зарядное устройство |
1 |
опция |
|
6 Устройства дистанционной индикации «Большое табло плюс», «Телебокс» |
1 |
опция |
|
7 У стройства дистанционной индикации и регистрации «Теледата» |
1 |
опция |
-
• Класс точности по ГОСТ Р 53228-2008 .....................................................средний (III)
-
• Значения максимальной нагрузки ^ax), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d) приведены в таблице 1, для двухинтервальных весов приведены в таблице 2.
Таблица 1
|
Модели |
Мax, кг |
Min, кг |
е = d, кг |
Интервалы взвешивания |
Пределы доп. погрешности при поверке, кг |
|
KGW 1; KGY 1 |
1000 |
10 |
0,5 |
от 10 кг до 250 кг вкл. св. 250 кг до 1000 кг вкл. |
± 0,25 ± 0,5 |
|
KGW 2; KGY 2 |
2000 |
20 |
1 |
от 20 кг до 500 кг вкл. св. 500 кг до 2000 кг вкл. |
и- н о |
|
KGW 5; KGY 5 |
5000 |
40 |
2 |
от 40 кг до 1000 кг вкл. св. 1000 кг до 4000 кг вкл. св. 4000 кг до 5000 кг вкл. |
± 1,0 ± 2,0 ± 3,0 |
|
KGW 10; KGY 10 |
10000 |
100 |
5 |
от 100 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 0,5 |
|
KGW 15; KGY 15 |
15000 |
200 |
10 |
от 200 кг до 5000 кг вкл. св. 5000 кг до 15000 кг вкл. |
± 5,0 ± 10,0 |
|
KGW 20; KGY 20 |
20000 |
200 |
10 |
от 200 кг до 5000 кг вкл. св. 5000 кг до 20000 кг вкл. |
± 5,0 ± 10,0 |
|
KGW 30; KGY 30 |
30000 |
200 |
10 |
от 200 кг до 5000 кг вкл. св. 5000 кг до 20000 кг вкл. св. 20000 кг до 30000 кг вкл. |
± 5,0 ± 10,0 ± 15,0 |
|
KGW 50; KGY 50 |
50000 |
400 |
20 |
от 400 кг до 10000 кг вкл. св. 10000 кг до 40000 кг вкл. св. 40000 кг до 50000 кг вкл |
± 10,0 ± 20,0 ± 30,0 |
|
KGW 100; KGY 100 |
100000 |
1000 |
50 |
от 1000 кг до 25000 кг вкл. св. 25000 кг до 100000 кг вкл. |
± 25,0 ± 50,0 |
Таблица 2
|
Модели двухинтервальных весов |
Max, кг |
Min, кг |
е = di, кг |
Интервалы взвешивания |
Пределы доп. погрешности при поверке, кг |
|
KGW 1 II; KGY 1 II |
1000 |
10 |
0,2 |
от 10 кг до 100 кг вкл. св. 100 кг до 400 кг вкл. св. 400 кг до 500 кг вкл. |
± 0,1 ± 0,2 ± 0,3 |
|
0,5 |
св. 500 кг до 1000 кг вкл. |
± 0,5 | |||
|
KGW 2 II; KGY 2 II |
2000 |
20 |
0,5 |
от 20 кг до 250 кг вкл. св. 250 кг до 1000 кг вкл. |
± 0,25 ± 0,5 |
|
1 |
св. 1000 кг до 2000 кг вкл. |
± 1,0 | |||
|
KGW 5 II; KGY 5 II |
5000 |
40 |
1 |
от 40 кг до 500 кг вкл. св. 500 кг до 2000 кг вкл. |
± 0,5 ± 1,0 |
|
2 |
св. 2000 кг до 4000 кг вкл. св. 4000 кг до 5000 кг вкл. |
± 2,0 ± 3,0 | |||
|
KGW 10 II; KGY 10 II |
10000 |
100 |
2 |
от 100 кг до 1000 кг вкл. св. 1000 кг до 4000 кг вкл. св. 4000 кг до 5000 кг вкл. |
± 1,0 ± 2,0 ± 3,0 |
|
5 |
св. 5000 кг до 10000 кг вкл. |
± 5,0 | |||
|
KGW 15 II; KGY 15 II |
15000 |
200 |
5 |
от 200 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 5,0 |
|
10 |
св. 10000 кг до 15000 кг вкл. |
± 10,0 | |||
|
KGW 20 II; KGY 20 II |
20000 |
200 |
5 |
от 200 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 5,0 |
|
10 |
св. 10000 кг до 20000 кг вкл. |
± 10,0 | |||
|
KGW 30 II; KGY 30 II |
30000 |
200 |
5 |
от 200 кг до 2500 кг вкл. св. 2500 кг до 10000 кг вкл. |
± 2,5 ± 5,0 |
|
10 |
св. 10000 кг до 20000 кг вкл. св. 20000 кг до 30000 кг вкл. |
± 10,0 ± 15,0 | |||
|
KGW 50 II; KGY 50 II |
50000 |
400 |
10 |
от 400 кг до 5000 кг вкл. св. 5000 кг до 20000 кг вкл. |
± 5,0 ± 10,0 |
|
20 |
св. 20000 кг до 40000 кг вкл. св. 40000 кг до 50000 кг вкл. |
± 20,0 ± 30,0 | |||
|
KGW 100 II; KGY 100 II |
100000 |
1000 |
20 |
от 1000 кг до 10000 кг вкл. св. 10000 кг до 40000 кг вкл. св. 40000 кг до 50000 кг вкл. |
± 10,0 ± 20,0 ± 30,0 |
|
50 |
св. 50000 кг до 100000 кг вкл. |
± 50,0 |
• Значения габаритных размеров и массы ГПУ приведены в таблице 3. Таблица 3
|
Обозначение |
Г абаритные размеры весов (В х Ш х Д), мм, не более |
Масса, кг не более |
|
1 |
2 |
3 |
|
KGW 1; KGY 1; KGW 1 II; KGY 1 II |
850 х 470 х 690 |
140 |
|
KGW 2; KGY 2; KGW 2 II; KGY 2 II |
850 х 470 х 690 |
140 |
|
KGW 5; KGY 5; KGW 5 II; KGY 5 II |
850 х 470 х 690 |
140 |
|
KGW 10; KGY 10; KGW 10 II; KGY 10 II |
850 х 470 х 690 |
160 |
|
KGW 15; KGY 15; KGW 15 II; KGY 15 II |
1150 х 650 х 920 |
305 |
|
KGW 20; KGY 20; KGW 20 II; KGY 20 II |
1150 х 650 х 920 |
305 |
Продолжение табл. 3
|
1 |
2 |
3 |
|
KGW 30; KGY 30; KGW 30 II; KGY 30 II |
1150 х 650 х 920 |
305 |
|
KGW 50; KGY 50; KGW 50 II; KGY 50 II |
1500х650х1050 |
680 |
|
KGW 100; KGY 100; KGW 100 II; KGY 100 II |
2000х700х1050 |
1700 |
• Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
-
• Пределы допускаемой погрешности устройства установки на нуль.........................±0,25
-
• Диапазон устройства выборки массы тары......................................... от 0 до 100% Max
-
• Диапазон рабочий температур, ° С..............................................от минус 30 до плюс 80
-
• Электрическое питание весов.................автономная аккумуляторная батарея 12 В, 14 А*ч
