Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока в цепи "фазы" и напряжения двухканальным аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, коэффициента мощности и частоты микроконтроллером счетчика.

Счетчики имеют в своем составе измерительный элемент - датчик тока (шунт или трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет активной электрической энергии по тарифным зонам суток, испытательное выходное устройство по ГОСТ Р 52320-2005 и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии и для поверки, ЖК-дисплей для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для дополнительной защиты от несанкционированного изменения настроечных параметров счетчика.

В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, могут входить дополнительные устройства: интерфейса, контроля вскрытия крышки зажимной колодки и хранения профилей нагрузки.

Зажимы для подсоединения счетчиков к сети, испытательное выходное устройство, интерфейс и литиевый источник питания счетчиков закрываются пластмассовой крышкой.

Счетчики ведут учет электроэнергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество сезонных программ - до 12, количество тарифных зон в суточном расписании - не менее 8, количество суточных расписаний - до 36). Сезонная программа может содержать на каждый день недели отдельное суточное расписание. Исключительные дни - до 32.

Счетчики обеспечивают учет:

• - количества активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

• - количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца за 12 месяцев;

• - количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 44 суток;

• - профиля активной мощности, усредненной на заданном интервале времени от 3 до 60 минут за период не менее 96 суток (при шестидесятиминутном интервале усреднения), в модификации Z;

• - максимальных месячных значений активной мощности, усредненных на заданном интервале от 3 до 60 минут, за текущий и 12 прошедших месяцев раздельно по 4 тарифам, в модификации Z.

Счетчики обеспечивают вывод на индикацию:

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам;

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам за текущий и 12 предыдущих месяцев;

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам за текущие и 44 предыдущих суток;

- текущих даты и времени ;

- действующего тарифа .

Дополнительно счетчики обеспечивают измерение и вывод на индикацию:

- среднеквадратического значения фазного напряжения ;

- среднеквадратического значения тока в цепи тока;

- активной мощности, усредненной на интервале в 1 с (в дальнейшем мощности );

- коэффициента активной мощности с ненормируемой точностью ;

- частоты измерительной сети с ненормируемой точностью.

Структура условного обозначения счетчиков активной электрической энергии однофазных многотарифных СЕ 102М представлена на рисунке 1.

Рисунок 1 - Структура условного обозначения счетчиков

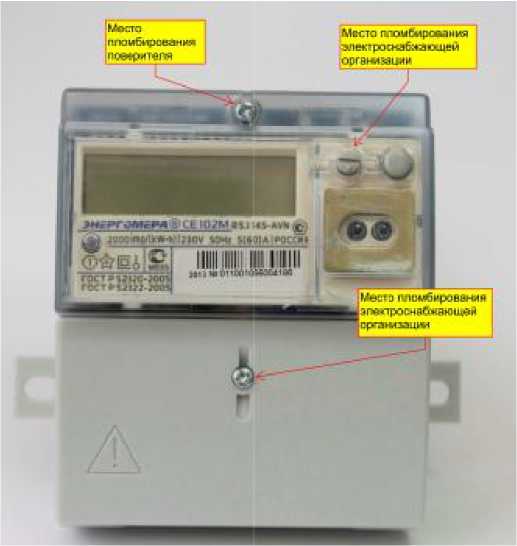

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2, 3 и 4.

Mbli O ili CwCMtcjteMHih OK П p КГТМЯ Г H П ■ W ЭТ5ТО Bwrr В Г Я

Моста плг1ИЯир<1Нйняя Э Н н ц i фОДб >£Н1 Ш й н аргзчлзацрм

Мес? i:- rWMU&^aWHwH -nO«pM!W!H

Рисунок 2 - Общий вид счетчика CE102M R5

Рисунок 3 - Общий вид счетчика CE102M S7

Рисунок 4 - Общий вид счетчика CE102M R5.1

Полный список форматов вывода измеренных, вычисленных и накопленных параметров приведен в таблице 1.

Таблица 1 Полный список форматов вывода измеренных, вычисленных и накопленных параметров

Счетчики обеспечивают возможность задания следующих параметров:

• - заводского номера счетчика;

• - текущих времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);

• - до 12 дат начала сезона с указанием для каждого дня недели отдельного суточного расписания;

• - не менее 8 зон в суточном расписании;

- до 36 суточных расписаний ;

- до 32 исключительных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу до 8 символов ;

- идентификатора в соответствии с протоколом;

- скорости обмена ( в т . ч . начальной );

Счетчики обеспечивают фиксацию не менее 40 последних изменений текущих времени и даты, изменений программируемых параметров и перепрограммирования метрологических параметров счетчиков, а также фиксацию не менее 40 последних изменений состояния фазного напряжения (включение, выключение, ниже допустимого значения, выше допустимого значения).

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт, или EIA485, или M-Bus (в дальнейшем интерфейс), в зависимости от исполнения счетчика.

Обслуживание счетчиков производится с помощью технологического программного обеспечения "Admin Tools".

Интерфейс счетчика соответствует стандарту ГОСТ Р МЭК 61107-2001 на уровне протокола обмена.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.

В комплект поставки входит:

• - счетчик активной электрической энергии однофазный многотарифный СЕ 102М (одно из исполнений);

• - руководство по эксплуатации САНТ.411152.035 РЭ;

• - формуляр САНТ.411152.035 ФО;

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту и каталог деталей.

Технологическое программное обеспечение "AdminTools" поставляется по отдельному заказу.

Таблица 3

Примечание - Поскольку энергия и вспомогательные параметры вычисляются из одних и тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям при измерении активной мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и тока соответствуют дополнительным погрешностям при измерении активной энергии по ГОСТ Р 52322-2005.

Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 4...6, нормируют для информативных значений входного сигнала:

напряжение - (0,75 ... 1,15) и_ном;

частота измерительной сети - (47,5.52,5) Гц.

Пределы допускаемых значений основной относительной погрешности при измерении активной мощности, усредненной на интервале в 1 с dP, в процентах, не должны превышать значений, указанных в таблице 4.

Таблица 4 Пределы допускаемых значений основной относительной погрешности при измерении активной мощности, усредненной на интервале в 1 с

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока dI, в процентах, не должны превышать значений, указанных в таблице 5.

Таблица 5 Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения dU, в процентах, не должны превышать значений, указанных в таблице 6.

Лист № 8 Всего листов 9 Таблица 6 Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения
