Номер по Госреестру СИ: 46688-11
46688-11 Источники питания постоянного тока программируемые
(ZUP)
Назначение средства измерений:
Источники питания постоянного тока программируемые серии ZUP предназначены для воспроизведения напряжения и силы постоянного тока. Используются в качестве высокоточных программно управляемых источников постоянного тока в высокотехнологичных производствах.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.03.2026
Номер записи - 135390
ID в реестре СИ - 357790
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZUP 120-3,6, ZUP 10-40, ZUP 10-20, ZUP, Z650-0.32, Z650-0,32, Z60-7, Z36-6, Z20-20, Z20-10, Z160-1.3-U TDK LAMBDA, Z160-1,3, Z+650-0,32, Nemic-Lambda ZUP 20-20, Lamda ZUP36-12, Lamda ZUP20-20, 60-7, 36-24, 36-12,
Производитель
Изготовитель - Фирма TDK-Lambada Ltd.
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 6221
Выдано извещений - 47
Кол-во периодических поверок - 4367
Кол-во средств измерений - 1926
Кол-во владельцев - 89
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 724 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№288 от 2016.03.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№1872 от 2011.04.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46671-11 по 46706-11, 39262-11)
№180 от 2021.02.26 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Источники питания постоянного тока программируемые (ZUP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
46688-11 Источники питания постоянного тока программируемые (ZUP) Фирма TDK-Lambada Ltd. (ИЗРАИЛЬ ) |
64268-16 Источники питания (ИП-400) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
Кто поверяет Источники питания (ИП-400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 24 | 2 | 0 | 22 | 1 | 21 | 0 | 21 | |
| ООО "МИРУАР" (RA.RU.320061) | 56 | 38 | 3 | 0 | 32 | 30 | 2 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КПКБ" (RA.RU.312803) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| АО "ПРИСТ" (RA.RU.312058) | 180 | 58 | 98 | 2 | 112 | 57 | 32 | |||
| ЗАО "МНИТИ" (RA.RU.311585) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 220 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПЦАП" (RA.RU.311895) | 698 | 44 | 0 | 698 | 2 | 694 | 0 | 694 | ||
| Филиал АО «НПЦАП» - "ПО "КОРПУС" (RA.RU.311895) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| Филиал АО «НПЦАП» - "СОСЕНСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.311895) | 221 | 21 | 0 | 221 | 4 | 155 | 0 | 155 | ||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИРЗ" (RA.RU.312795) | 253 | 5 | 0 | 253 | 0 | 250 | 0 | 250 | ||
| АО "ЗРТО" (1513) | 10 | 4 | 6 | 1 | 6 | 0 | 6 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1004 | 4 | 2 | 646 | 1 | 648 | 2 | 646 | ||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 15 | 1 | 0 | 15 | 2 | 15 | 0 | 15 | ||
| АО "НПО ЭЛЕКТРОМЕХАНИКИ" (RA.RU.311321) | 115 | 1 | 1 | 114 | 0 | 115 | 1 | 114 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 80 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 27 | 3 | 2 | 24 | 3 | 18 | 2 | 15 | ||
| "ПО "Корпус" (RA.RU.311895) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 8 | 1 | 7 | 0 | 8 | 1 | 7 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| Филиал ФГУП «НПЦАП» - «СПЗ» (RA.RU.311895) | 40 | 0 | 40 | 0 | 35 | 0 | 35 | |||
| ФГУП "НПЦАП" (RA.RU.311895) | 349 | 8 | 331 | 2 | 339 | 8 | 331 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПО ЛАВОЧКИНА" (092041) | 110 | 2 | 108 | 7 | 110 | 2 | 108 | |||
| АО «НИИ ТП» (RA.RU.312448) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ЗАО "МНИТИ" (RA.RU.311585) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 4 | 2 | 2 | 2 | 4 | 2 | 2 | |||
| АО "КОРПОРАЦИЯ "ВНИИЭМ" (RA.RU.312787) | 170 | 46 | 0 | 170 | 0 | 89 | 0 | 89 | ||
| АО "Концерн "НПО "Аврора" (РОСС СОБ 3.00279.2014) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ООО "ЦМ" (RA.RU.310581) | 8 | 1 | 7 | 0 | 7 | 1 | 6 | |||
| АО "СПО "АРКТИКА" (RA.RU.311445) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| АО "ОКБ "ФАКЕЛ" (1417) | 223 | 6 | 0 | 223 | 5 | 223 | 0 | 223 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 0 | 7 | 0 | 10 | 0 | 7 | ||
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 52 | 0 | 40 | 0 | 52 | 0 | 40 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ «Мордовский ЦСМ» (RA.RU.311375) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УФАЭНЕРГОУЧЕТ" (РОСС RU.0001.310083) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 67 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГОУ ВПО «Южный федеральный университет» (710) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "УКБП" (RA.RU.311332) | 404 | 15 | 12 | 392 | 0 | 403 | 12 | 391 | ||
| ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 23 | 17 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 235 | 3 | 214 | 2 | 162 | 3 | 159 | ||
| ОАО "Ижевский радиозавод" (RA.RU.312795) | 37 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 372 | 26 | 11 | 344 | 10 | 291 | 11 | 280 | ||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 47 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| АО "ПриСТ" (RA.RU.312058) | 105 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 82 | 0 | 0 | 0 | 37 | 0 | 0 | ||
| ОАО "Вятское машиностроительное предприятие "Авитек" (RA.RU.312393) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "КПКБ" (RA.RU.312803) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 274 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 79 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "УКБП" (RA.RU.311332) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Чувашский ЦСМ» (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Профигрупп" (РОСС RU.0001.310158) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 52 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Научно-производственное предприятие "Радар ммс" (RA.RU.312416) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 105 | 0 | 105 | 1 | 105 | 0 | 105 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО ПЗ "СИГНАЛ" (RA.RU.311660) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "СЕРПУХОВСКИЙ ЗАВОД "МЕТАЛЛИСТ" (RA.RU.312094) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 8 | 2 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| ООО "НМОП" (RA.RU.311359) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| АО "РИМР" (RA.RU.311661) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "СРЗ" (RA.RU.312145) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 58 | 0 | 58 | 0 | 58 | 0 | 58 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 19 | 2 | 0 | 19 | 0 | 15 | 0 | 15 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания (ИП-400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
1849 | 3382 |
|
ФБУ Калужский ЦСМ Калужская область |
415 | 3382 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4200 | 3382 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
4200 | 3382 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
4200 | 3382 |
Программное обеспечение
Метрологически значимое программное обеспечение (ПО), содержащее поправки к выходным сигналам, определяемые при выпуске источника питания из производства, жёстко зашито в микропроцессор источника и недоступно пользователю. Версия программы указывается в протоколе испытаний, входящем в комплект поставки, и высвечивается на мониторе внешнего компьютера. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
ZUP control firmware |
VerXX-YY 1.1 XX: rated output voltage, YY: rated output current |
Не используется |
Не используется | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — «А».

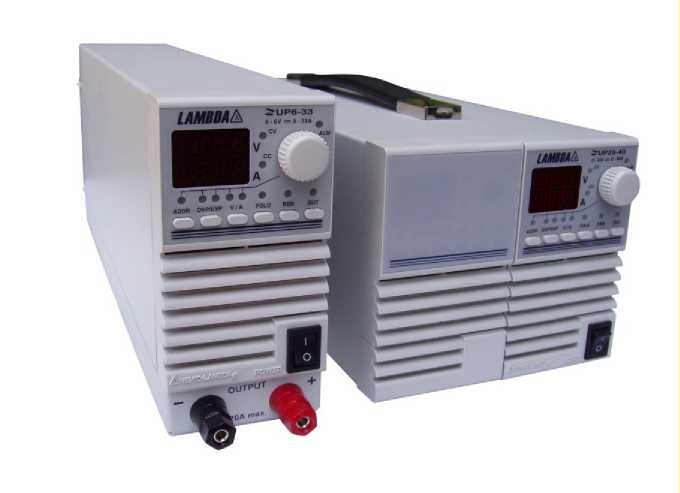

Рисунок 1 - Фотография общего вида

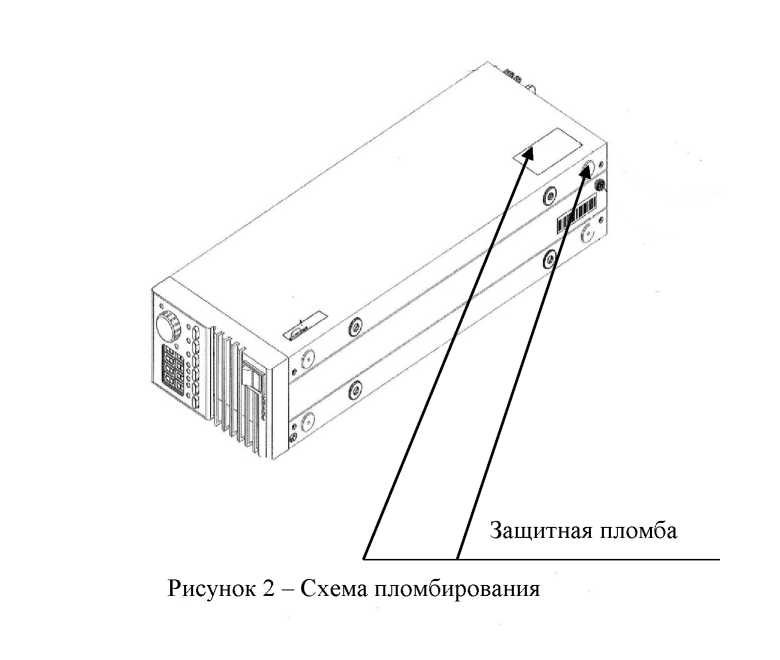

Рисунок 2 - Схема пломбирования
Защитная пломба
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в главе 3 «Установка»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания постоянного тока программируемым серии ZUPГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Изготовитель
Фирма TDK-Lambda Ltd., ИзраильАдрес: Hacharushet st. 56, POB 500
Karmiel Industrial Zone
2161401, Israel
Web-сайт: tdk-lambda.co.il
E-mail: info@dk-lambda.co.il
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46Телефон: + 7 495 437 55 77
Факс: + 7 495 781 86 40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Источники питания серии ZUP представляют собой электронные устройства, являющиеся источником регулируемого постоянного тока и напряжения с выходной мощностью до 800 Вт (в зависимости от модификации). В режиме стабилизации напряжения источник питания поддерживает с высокой точностью заданное выходное напряжение при изменении тока нагрузки в заданных пределах. В режиме стабилизации тока источник питания поддерживает с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источник питания автоматически переключается в режим стабилизации тока. При уменьшении нагрузки менее допустимого значения источник питания автоматически возвращается в режим стабилизации напряжения.
Предусмотрено два варианта регулирования выходного напряжения и тока с регламентированной точностью:
- программно от внешнего компьютера через коммуникационные порты RS232 или RS485;
- вручную переключением на передней панели (грубая и плавная регулировка).
Источники питания снабжены токовой защитой и защитой от перенапряжения на выходных зажимах источника.
Фотография общего вида источника представлена на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Источник питания ZUP |
Модификация согласно заказа |
1 шт. |
|
Кабели для подключения питания и нагрузки |
- |
1 комплект |
|
Кабели для подключения сигналов управления |
- |
1 комплект |
|
Стойка 19" (крейт) |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 46688-11 |
1 экз. |
|
Протокол заводских испытаний |
- |
1 экз. |
Метрологические характеристики источников питания приведены в таблицах 2 и 3.
|
Таблица 2 - |
Режим стабилизации выходного напряжения | ||||
|
Модификация |
Максимальное выход ное напря-жение1), В |
Пределы допускаемой основной погрешности 2), % относит. + мВ |
Предел допускаемого с.к.о. 3) пульсации в диапазоне 5 Гц -1МГц, мВ |
Нестабильность выходного напряжения | |
|
при изменении напряжения питания 4), % относит. + мВ |
при изменении тока нагрузки 5), % относит. + мВ | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Источники питания мощностью 200 Вт | |||||
|
ZUP 6-33 |
6 |
±(0,02 % + 5 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 10-20 |
10 |
±(0,02 % + 8 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 20-10 |
20 |
±(0,02 % + 12 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 36-6 |
36 |
±(0,02 % + 26 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 60-3,5 |
60 |
±(0,02 % + 35 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 80-2,5 |
80 |
±(0,02 % + 50 мВ) |
20 |
±(0,005 % + 2 мВ) |
±(0,005 % + 4 мВ) |
|
ZUP 120-1,8 |
120 |
±(0,02 % + 80 мВ) |
20 |
±(0,005 % + 2 мВ) |
±(0,005 % + 4 мВ) |
|
Источники питания мощностью 400 Вт | |||||
|
ZUP 6-66 |
6 |
±(0,02 % + 5 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 10-40 |
10 |
±(0,02 % + 8 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 20-20 |
20 |
±(0,02 % + 12 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 36-12 |
36 |
±(0,02 % + 26 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 60-7 |
60 |
±(0,02 % + 35 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 80-5 |
80 |
±(0,02 % + 50 мВ) |
20 |
±(0,005 % + 2 мВ) |
±(0,005 % + 4 мВ) |
|
ZUP 120-3,6 |
120 |
±(0,02 % + 80 мВ) |
20 |
±(0,005 % + 2 мВ) |
±(0,005 % + 4 мВ) |
|
Источники питания мощностью 800 Вт | |||||
|
ZUP 6-132 |
6 |
±(0,02 % + 5 мВ) |
8 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 10-80 |
10 |
±(0,02 % + 8 мВ) |
8 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 20-40 |
20 |
±(0,02 % + 12 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 36-24 |
36 |
±(0,02 % + 26 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
|
ZUP 60-14 |
60 |
±(0,02 % + 35 мВ) |
5 |
±(0,005 % + 1 мВ) |
±(0,005 % + 2 мВ) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Примечания
| |||||
|
Таблица 3 - |
Режим стабилизации выходного тока | ||||
|
Модификация |
Максимальное выходной ток1), А |
Пределы допускаемой основной погрешности 2), % относит. + мА |
Предел допускаемого с.к.о. 3) пульсации в диапазоне 5 Гц -1МГц, мА |
Нестабильность выходного тока | |
|
при изменении напряжения питания 4), % относит.+ мА |
при изменении сопротивления нагрузки 5), % относит. + мА | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Источники питания мощностью 200 Вт | |||||
|
ZUP 6-33 |
33 |
±(0,4 % + 40 мА) |
50 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 10-20 |
20 |
±(0,4 % + 40 мА) |
25 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 20-10 |
10 |
±(0,4 % + 40 мА) |
15 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 36-6 |
6 |
±(0,4 % + 40 мА) |
7,5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 60-3,5 |
3,5 |
±(0,4 % + 40 мА) |
5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 80-2,5 |
2,5 |
±(0,4 % + 15 мА) |
5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 120-1,8 |
1,8 |
±(0,4 % + 10 мА) |
5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
Источники питания мощностью 400 Вт | |||||
|
ZUP 6-66 |
66 |
±(0,4 % + 40 мА) |
100 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 10-40 |
40 |
±(0,4 % + 40 мА) |
50 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 20-20 |
20 |
±(0,4 % + 40 мА) |
30 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 36-12 |
12 |
±(0,4 % + 40 мА) |
15 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 60-7 |
7 |
±(0,4 % + 40 мА) |
10 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 80-5 |
5 |
±(0,4 % + 30 мА) |
5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
|
ZUP 120-3,6 |
3,6 |
±(0,4 % + 20 мА) |
5 |
±(0,01 % + 2 мА) |
±(0,01 % + 5 мА) |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Источники питания мощностью 800 Вт | |||||
|
ZUP 6-132 |
132 |
±(0,4 % + 40 мА) |
8 |
±(0,01 % + 5 мА) |
±(0,07 % + 10 мА) |
|
ZUP 10-80 |
80 |
±(0,4 % + 40 мА) |
8 |
±(0,01 % + 5 мА) |
±(0,07 % + 10 мА) |
|
ZUP 20-40 |
40 |
±(0,4 % + 40 мА) |
5 |
±(0,01 % + 5 мА) |
±(0,07 % + 10 мА) |
|
ZUP 36-24 |
24 |
±(0,4 % + 40 мА) |
5 |
±(0,01 % + 5 мА) |
±(0,07 % + 10 мА) |
|
ZUP 60-14 |
14 |
±(0,4 % + 40 мА) |
5 |
±(0,01 % + 5 мА) |
±(0,07 % + 10 мА) |
|
Примечания
| |||||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: -температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность, без конденсации, % |
от 30 до 90 |
|
Нормальные условия применения: -температура окружающей среды, °С |
от +20 до +26 |
|
Условия хранения: - температура окружающей среды, °С: |
от -20 до + 70 |
|
- относительная влажность, без конденсации, % |
от 10 до 95 |
|
Параметры электрического питания: Напряжение питания переменного тока, В |
от 85 до 132 |
|
Частота напряжения переменного тока, Гц |
от 170 до 265 от 47 до 65 |
|
Коэффициент полезного действия, % |
от 69 до 87 |
|
Габаритные размеры в зависимости от модификации, не более, мм - высота |
70 |
|
- ширина |
124 |
|
- длина |
350 |
|
Масса в зависимости от модификации, не более, кг |
3,2 |
