Номер по Госреестру СИ: 44124-10
44124-10 Линзметры (диоптриметры) автоматические
(HLM-7000)
Назначение средства измерений:
диоптриметры) предназначены для измерений задней вершинной рефракции и призматического действия очковых линз всех типов. С их помощью маркируют оптический центр линзы, положения главного сечения с наименьшей рефракцией у астигматических линз и направление главного сечения у призматических линз.
Линзметры (диоптриметры) автоматические HLM-7000 (далее по тексту -
Внешний вид.
Линзметры (диоптриметры) автоматические
Рисунок № 1
Внешний вид.
Линзметры (диоптриметры) автоматические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.04.2020
Номер записи - 132539
ID в реестре СИ - 354939
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, НLM -7000, мод. HLM-7000, Линзметры (диоптриметры) автоматические HLM-7000, Линзметр (диоптриметр) автоматический HLM-7000, ДО-3, Без модификации, HML-7000, HLM-7000,, HLM-7000 ,, HLM-7000, HLM 7000, HLM -7000, CLE 060, -,
Производитель
Изготовитель - Фирма "Huvitz Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 971
Выдано извещений - 4
Кол-во периодических поверок - 456
Кол-во средств измерений - 176
Кол-во владельцев - 117
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1903 дн.
Приказы РСТ, где упоминается данный тип СИ
№407 от 2015.04.06 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42762-09 - 3745-73 )
Наличие аналогов СИ: Линзметры (диоптриметры) автоматические (HLM-7000)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Huvitz Co., Ltd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
35098-07 08.04.2018 |
Линзметры (диоптриметры) автоматические, CLM-3100P Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
35136-07 01.07.2012 |
Авторефрактокератометры, MRK-3100P Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
1 год | |
40630-09 15.09.2019 |
Авторефкератометры, HRK-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
44124-10 06.04.2020 |
Линзметры (диоптриметры) автоматические, HLM-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
52370-13 09.01.2018 |
Авторефкератометры, MRK-3100P, HRK-7000A, HRK-8000A Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
53606-13 29.05.2018 |
Тонометры офтальмологические автоматические бесконтактные, HNT-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Линзметры (диоптриметры) автоматические (HLM-7000)
Стоимость поверки Линзметры (диоптриметры) автоматические (HLM-7000)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
3590 | 4266 |
ФБУ Владимирский ЦСМ Владимирская область |
4639 | 4266 |
ФБУ Владимирский ЦСМ Владимирская область |
5566 | 4266 |
ФБУ Волгоградский ЦСМ Волгоградская область |
3918 | 4266 |
ФБУ Воронежский ЦСМ Воронежская область |
3120 | 4266 |
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ диоптриметра.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
HLM-7000 |
Номер версии (идентификационный номер) ПО |
V1.01.08A |
Цифровой идентификатор ПО |
Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Другие идентификационные данные |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типа СИРисунок 2 - Схема маркировки
Программное обеспечениеВ диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ диоптриметра.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
HLM-7000 |
Номер версии (идентификационный номер) ПО |
V1.01.08A |
Цифровой идентификатор ПО |
Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Другие идентификационные данные |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
Таблица 2
Наименование характеристик |
Значение характеристик |
Диапазон измерений: - задней вершинной рефракции сферических линз, дптр |
от минус 25,0 до 20,0 |
- задней вершинной рефракции цилиндрических линз, дптр |
от минус 10,0 до 10,0 |
- призматического действия очковых призм, пр дптр |
от 0 до 10,0 |
о - по угловой шкале, |
от 0 до 180,0 |
Цена деления: - шкала рефракции, дптр |
0,01/ 0,125/ 0,25 |
- шкалы призматического действия, пр дптр |
0,01/ 0,125/ 0,25 |
- угловой шкалы, о |
1 |
Пределы допускаемой абсолютной погрешности измерения: - задней вершинной рефракции очковых линз, дптр до ±15 дптр |
±0,125 |
от ±15 до ±25 дптр |
±0,25 |
- призматического действия очковых призм, пр дптр до 5 пр дптр |
±0,125 |
от 5 до 15 пр дптр |
±0,25 |
о - угла оси, |
±1 |
Пределы допускаемой абсолютной погрешности нанесения оптического центра линзы, мм |
±0,4 |
Пределы допускаемой абсолютной погрешности нанесения о главного сечения очковой призмы, |
±1 |
Вывод данных |
RS-232C, |
принтер |
Экран |
ЖК STN Цветной экран 320 х 240 |
Электропитание диоптриметра осуществляется от сети | |
переменного тока: | |
- напряжением, В |
100 - 240 |
- частотой, Гц |
50/ 60 |
Г абаритные размеры, мм, не более |
190 х 237 х 377 |
Масса, кг, не более |
5,5 |
Условия эксплуатации: | |
- диапазон рабочих температур, о С |
10 - 40 |
- влажность при 25 оС, %, не более |
80 |
- атмосферное давление, кПа |
84 - 106,7 |
Знак утверждения типа наносится на корпус диоптриметра и на эксплуатационную документацию фирмы-производителя штемпелеванием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в руководстве пользователя на Линзметры (диоптриметры) автоматические HLM-7000.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к линзметрам (диоптриметрам) автоматическим HLM-70001 ГОСТ Р 50606-93 «Оптика и оптические приборы. Диоприметры »;
2 Техническая документация фирмы «HUVITZ Co., Ltd.», Республика Корея.
Поверка
ПоверкаПоверка осуществляется в соответствии с документом МП 44124-10 «Линзметр (диоптриметр) автоматический HLM-7000. Методика поверки» (приложение к Руководству пользователя), утвержденным ГЦИ СИ «ВНИИОФИ» в апреле 2010 г.
Основное средство поверки:
-
- при первичной поверке используется комплект приспособлений для поверки диоптриметров КПП-1 из состава рабочего эталона ВЭТ-138-1-2006;
-
- при поверке в эксплуатации используется комплект приспособлений для поверки диоптриметров КПП-2Р (Г/р № 33688-07).
Изготовитель
Фирма «Huvitz Co., Ltd.», Республика Корея,
Huvitz B/D, 689-3, Geumjeong-dong,
Gunpo-si, Gyeonggi-do, 435-862, Korea
T: +82-31-428-9130
F: +82-31-477-8617
Заявитель
Общество с ограниченной ответственностью «Медихоф», (ООО «Медихоф»), Россия 107564, г. Москва, ул. Краснобогатырская, д. 2, стр.2
Тел. 8 (916) 990 55 28; E-mail: medihOf@gmail.com
Испытательный центр
ФГУП «ВНИИОФИ», Россия
119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия диоптриметров заключается в подборе угла сходимости или
расходимости пучка лучей, падающего на очковую линзу до того значения, когда из измеряемой линзы будет выходить параллельный пучок лучей. После этого значение задней вершинной рефракции линзы определяется по известным соотношениям и может быть считано со шкалы рефракций.
Конструктивно диоптриметр выполнен в виде компактного настольного прибора, все
узлы которого смонтированы в корпусе, прикреплённом к массивной плите, обеспечивающей хорошую устойчивость.
Основной блок диоптриметра состоит из следующих узлов:
- цветной жидкокристаллический экран, на котором отражается вся информация о
проводимых измерениях;
- панель управления, которая позволяет оператору менять режимы измерений и регулировать яркость экрана;
-
- приспособления для крепления очковых линз;
-
- механизм прижима очковой линзы к опорной втулке;
-
- механизм для маркировки очковых линз;
-
- столик-упор для линз;
-
- термопечатающее устройство для распечатки результатов измерений, вмонтированное
в основание прибора.
Защита от несанкционированной модификации обеспечивается конструкцией прибора.
Общий внешний вид диоптриметров показан на рисунке 1.
Схема маркировки - рисунок 2.

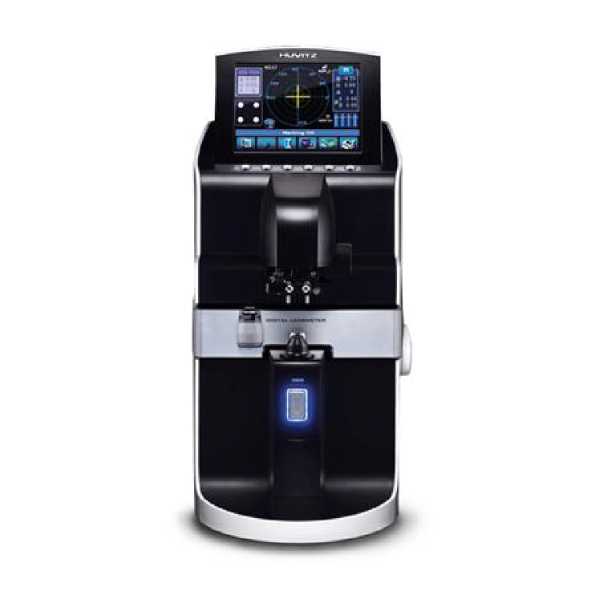

Рисунок 1 - Общий вид Линзметров (диоптриметров) автоматических HLM-7000
Серийный номер
Предприятие-изготовитель
Модификация
Знак утверждения типа СИ

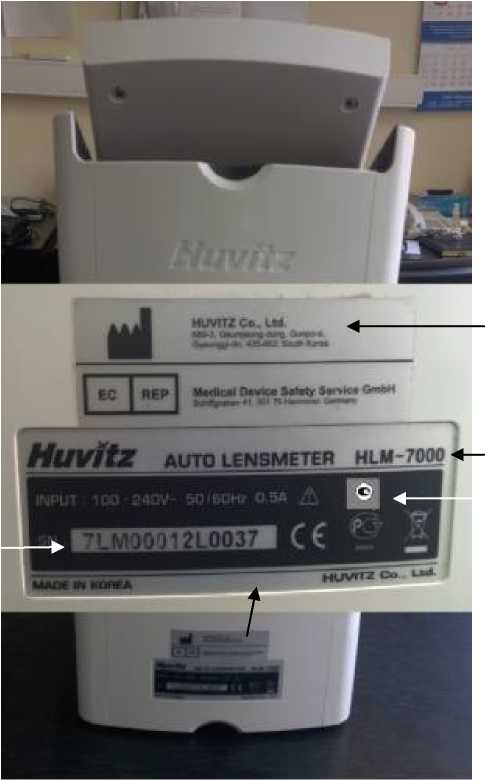

Рисунок 2 - Схема маркировки
Линзметр (диоптриметр) HLM-7000 1 шт
Бумага для принтера 1 рулон
Кабель питания 1 шт
Механический шаблон для контактных линз (опция) 1 шт
Пинцет 1 шт
Обдуватель 1 шт
Колпачок для защиты от пыли 2 шт
Предохранитель (250 В; 3,15 А ) 2 шт
Пылезащитный чехол 1 шт
Руководство пользователя с приложением 1 шт
Таблица 2
Наименование характеристик |
Значение характеристик |
Диапазон измерений: - задней вершинной рефракции сферических линз, дптр |
от минус 25,0 до 20,0 |
- задней вершинной рефракции цилиндрических линз, дптр |
от минус 10,0 до 10,0 |
- призматического действия очковых призм, пр дптр |
от 0 до 10,0 |
о - по угловой шкале, |
от 0 до 180,0 |
Цена деления: - шкала рефракции, дптр |
0,01/ 0,125/ 0,25 |
- шкалы призматического действия, пр дптр |
0,01/ 0,125/ 0,25 |
- угловой шкалы, о |
1 |
Пределы допускаемой абсолютной погрешности измерения: - задней вершинной рефракции очковых линз, дптр до ±15 дптр |
±0,125 |
от ±15 до ±25 дптр |
±0,25 |
- призматического действия очковых призм, пр дптр до 5 пр дптр |
±0,125 |
от 5 до 15 пр дптр |
±0,25 |
о - угла оси, |
±1 |
Пределы допускаемой абсолютной погрешности нанесения оптического центра линзы, мм |
±0,4 |
Пределы допускаемой абсолютной погрешности нанесения о главного сечения очковой призмы, |
±1 |
Вывод данных |
RS-232C, |
принтер |
Экран |
ЖК STN Цветной экран 320 х 240 |
Электропитание диоптриметра осуществляется от сети | |
переменного тока: | |
- напряжением, В |
100 - 240 |
- частотой, Гц |
50/ 60 |
Г абаритные размеры, мм, не более |
190 х 237 х 377 |
Масса, кг, не более |
5,5 |
Условия эксплуатации: | |
- диапазон рабочих температур, о С |
10 - 40 |
- влажность при 25 оС, %, не более |
80 |
- атмосферное давление, кПа |
84 - 106,7 |
