Номер по Госреестру СИ: 35098-07
35098-07 Линзметры (диоптриметры) автоматические
(CLM-3100P)
Назначение средства измерений:
Линзметры (диоптриметры) автоматические CLM-3100P (далее по тексту - линзметры) предназначены для контроля оптических параметров корригирующих очков и правильности их изготовления.
С их помощью измеряют заднюю вершинную рефракцию и призматическое действие очковых линз всех типов, маркируют оптический центр линзы, положения главного сечения с наименьшей рефракцией у астигматических линз и направление главного сечения у призматических линз.

Внешний вид.
Линзметры (диоптриметры) автоматические
Рисунок № 1

Внешний вид.
Линзметры (диоптриметры) автоматические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 08.04.2018
Номер записи - 121723
ID в реестре СИ - 344123
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, модификации нет, Линзметр автоматический CLM-3100Р, Линзметр автоматический CLM-3100P, Линзметр (диоптриметр) автоматический CLM-3100Р, Линзметр (диоптриметр) автоматический CLM-3100P, Линзметр (диоптриметр) автоматический CLM-3100P, ДО-3, Без модификации, TL-100, CLМ-3100Р, CLM-3100Р,, CLM-3100Р, CLM-3100P,, CLM-3100P, AUTO LENSMETER, ., -,
Производитель
Изготовитель - Фирма "Huvitz Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1852
Выдано извещений - 25
Кол-во периодических поверок - 795
Кол-во средств измерений - 487
Кол-во владельцев - 122
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2005 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Линзметры (диоптриметры) автоматические (CLM-3100P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Huvitz Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35098-07 08.04.2018 |
Линзметры (диоптриметры) автоматические, CLM-3100P Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
35136-07 01.07.2012 |
Авторефрактокератометры, MRK-3100P Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
1 год | |
|
40630-09 15.09.2019 |
Авторефкератометры, HRK-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
44124-10 06.04.2020 |
Линзметры (диоптриметры) автоматические, HLM-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
52370-13 09.01.2018 |
Авторефкератометры, MRK-3100P, HRK-7000A, HRK-8000A Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
53606-13 29.05.2018 |
Тонометры офтальмологические автоматические бесконтактные, HNT-7000 Фирма "Huvitz Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
Кто поверяет Линзметры (диоптриметры) автоматические (CLM-3100P)
Стоимость поверки Линзметры (диоптриметры) автоматические (CLM-3100P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
3076 | 4110 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4613 | 4110 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4701 | 4110 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 4110 |
|
ФБУ Воронежский ЦСМ Воронежская область |
3120 | 4110 |
Программное обеспечение
Программное обеспечение предназначено для управления линзметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса линзметра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения линзметров указаны в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
CLM31PF.bin |
V |
1.01.34 |
MD5 |
CE2F7607767D 62E878C482AD 2DC86D63 |
Лист №3
Всего листов 5 Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа СИФирма-
изготовитель
Рисунок 2 - Схема маркировки и пломбировки
Программное обеспечениеПрограммное обеспечение предназначено для управления линзметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса линзметра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения линзметров указаны в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
CLM31PF.bin |
V |
1.01.34 |
MD5 |
CE2F7607767D 62E878C482AD 2DC86D63 |
Лист №3
Всего листов 5 Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиТаблица 2
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерения: - задней вершинной рефракции сферических линз, дптр |
0 - ±25 |
|
- задней вершинной рефракции цилиндрических линз, дптр |
0 - ±10 |
|
- призматического действия очковых призм, пр дптр |
0 - 10 |
|
- по угловой шкале, град |
0 - 180 |
|
Цена деления: - шкала рефракции, дптр |
0,01/0,125/0,25 |
|
- шкалы призматического действия, пр дптр |
0,01 |
|
- угловой шкалы, град |
1 |
|
Пределы допускаемого значения абсолютной погрешности | |
|
измерения: - задней вершинной рефракции очковых линз: |
±0,125 |
|
До ±15 дптр, дптр | |
|
От ±15 до ±25 дптр, дптр |
±0,25 |
|
- призматического действия очковых призм: | |
|
До 5 пр дптр, пр дптр |
0,125 |
|
От 5 до 15 пр дптр, пр дптр |
0,25 |
|
- угла оси, град |
1 |
|
Предел допускаемого значения абсолютной погрешности нанесения оптического центра линзы, мм |
±0,4 |
|
Пределы допускаемого значения абсолютной погрешности нанесения главного сечения очковой призмы, град |
±1 |
|
Диапазон диаметров измеряемых линз, мм |
15-100 |
|
Экран |
ЖК дисплей |
|
Электропитание диоптриметра осуществляется от сети переменного тока: - напряжением, В |
100-240 |
|
- частотой, Гц |
50/60 |
|
Г абаритные размеры, мм, не более |
230х245х426 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
5-40 |
|
- влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
84-106,7 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель линзметра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
1 Руководство по эксплуатации на «Линзметры (диоптриметры) автоматические CLM-3100P»;
-
2 Методика поверки «Линзметр автоматический CLM-3100P. Методика поверки», приложение к Руководству оператора, утвержденная ГЦИ СИ «ВНИИОФИ» в 2007 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Линзметрам (диоптриметры) автоматическим CLM-3100P-
1 ГОСТ Р 50606-93 «Диоприметры»;
-
2 Техническая документация фирмы «HUVITZ Co., Ltd.», Республика Корея.
Поверка
ПоверкаПоверка линзметров осуществляется в соответствии с Методикой поверки МП 35098-07 «Линзметр автоматический CLM-3100P. Методика поверки», приложение к Руководству оператора, утвержденной ГЦИ СИ «ВНИИОФИ» в 2007 г.
Основное средство поверки - комплект приспособлений для поверки линзметров К1П1-1 из состава рабочего эталона ВЭТ-138-1-2006 для первичной поверки; комплект приспособлений для поверки линзметров КПП-2Р (№33688-07 в Госреестре СИ) при поверке в эксплуатации.
Заявитель
Общество с ограниченной ответственностью «Медихоф», Россия, г. Москва, улица Краснобогатырская, д. 2, стр.2, Тел. (495) 780-66-76, (495) 956-05-57e-mail: info@smc-llc.ru www.smc-llc.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ», 119361 г. Москва, ул. Озерная, д.46 тел. 437-56-33, факс 437-31-47Е-mail: vniiofi@vniiofi.ru
Принцип действия линзметров заключается в подборе угла сходимости или расходимости пуска лучей, падающего на очковую линзу до того значения, когда из измеряемой линзы будет выходить параллельный пучок лучей. После этого значение задней вершинной рефракции линзы определяется по известным соотношениям и может быть считано со шкалы рефракции.
Конструктивно линзметр выполнен в виде компактного настольного прибора, все узлы которого смонтированы в корпусе, прикрепленном к массивной плите, обеспечивающей хорошую устойчивость. Основной блок линзметра состоит из следующих основных узлов:
-
- жидкокристаллический дисплей, на котором отражается вся информация о проводимых измерениях;
-
- панель управления, которая позволяет оператору менять режимы измерений и регулировать яркость экрана;
-
- приспособления для крепления очковых линз;
-
- механизм прижима очковой линзы к опорной втулке;
-
- механизм для маркировки очковых линз;
-
- термопечатающее устройство для распечатки результатов измерений, вмонтированное в основание прибора.
Общий внешний вид линзметров показан на рисунке 1.

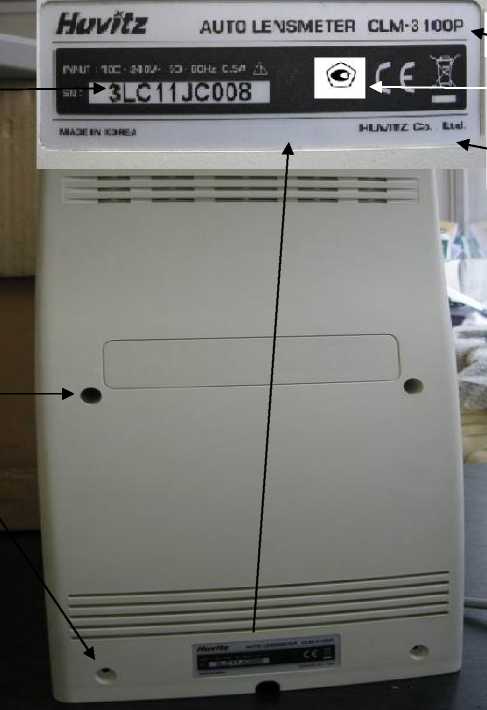

Схема маркировки и пломбировки - рисунок 2.
Рисунок 1 - Общий вид Линзметров (диоптриметры) автоматических CLM-3100P
Серийный номер
Болты с пломбирующим эффектом
Hunts AUTO LE4SMETER CLM-3100p1
HPU* 5DC 24 W- >□ DOH* СЛ* A
- азадимФЛЯ
Знак утверждения типа СИ
Фирма-
изготовитель
Рисунок 2 - Схема маркировки и пломбировки
Линзметр (диоптриметр) автоматический CLM-3100P
Ножной контактор (по отдельному заказу)
Бумага для принтера
Кабель сетевой
Приспособление для установки контактных линз
Приспособление для установки линз
Салфетка для очистки линз
Набор для мягких контактных линз
Флакон с чернилами
Защитный чехол
Руководство оператора
Методика поверки
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерения: - задней вершинной рефракции сферических линз, дптр |
0 - ±25 |
|
- задней вершинной рефракции цилиндрических линз, дптр |
0 - ±10 |
|
- призматического действия очковых призм, пр дптр |
0 - 10 |
|
- по угловой шкале, град |
0 - 180 |
|
Цена деления: - шкала рефракции, дптр |
0,01/0,125/0,25 |
|
- шкалы призматического действия, пр дптр |
0,01 |
|
- угловой шкалы, град |
1 |
|
Пределы допускаемого значения абсолютной погрешности | |
|
измерения: - задней вершинной рефракции очковых линз: |
±0,125 |
|
До ±15 дптр, дптр | |
|
От ±15 до ±25 дптр, дптр |
±0,25 |
|
- призматического действия очковых призм: | |
|
До 5 пр дптр, пр дптр |
0,125 |
|
От 5 до 15 пр дптр, пр дптр |
0,25 |
|
- угла оси, град |
1 |
|
Предел допускаемого значения абсолютной погрешности нанесения оптического центра линзы, мм |
±0,4 |
|
Пределы допускаемого значения абсолютной погрешности нанесения главного сечения очковой призмы, град |
±1 |
|
Диапазон диаметров измеряемых линз, мм |
15-100 |
|
Экран |
ЖК дисплей |
|
Электропитание диоптриметра осуществляется от сети переменного тока: - напряжением, В |
100-240 |
|
- частотой, Гц |
50/60 |
|
Г абаритные размеры, мм, не более |
230х245х426 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
5-40 |
|
- влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
84-106,7 |
