Номер по Госреестру СИ: 43572-10
43572-10 Клещи токоизмерительные
(CL, мод. CL155, CL235)
Назначение средства измерений:
Клещи токоизмерительные серии CL моделей CL155, CL235 (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, частоты напряжения переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.

Внешний вид.
Клещи токоизмерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL моделей CL155, CL235
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется в соответствии с документом МП 43572-10 «Клещи токоизмерительные серии CL моделей CL155, CL235 фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре 2009г.Основные средства поверки:
- калибратор универсальный 9100 Е с токовой катушкой на 50 витков (опция 200) (диапазон напряжения постоянного тока от 0 до 1050 В, пределы допускаемой погрешности ± 0,006 %; диапазон напряжения переменного тока от 0 до 1050 В, частотой от 0,01 до 100 кГц, пределы допускаемой погрешности ± (0,04 0,2) %; диапазон силы постоянного
тока от 3,2 до 1000 А, пределы допускаемой погрешности ± (0,055 0,06) %; диапазон силы переменного тока от 3,2 до 1000 А, частотой от 10 до 440 Гц, пределы допускаемой погрешности ± (0,20 + 0,98) %);
-
- генератор сигналов низкочастотный прецизионный ГЗ-110 (Госреестр №5460-76);
-
- мера электрического сопротивления постоянного тока многозначная Р3026/1 (Госреестр №8478-91);
-
- магазин сопротивления Р40102 (Госреестр №10547-86).
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»).Юридический и почтовый адрес: г. Москва, Грохольский пер., д.13, строение 2, 129090.
Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69, e-mail: info@ru.yokogawa.com
Испытательный центр
ГЦИ СИ ФБУ «ГНМЦ Минобороны России»;
Адрес: 141006, г. Мытищи Московской обл.,ул. Комарова, д. 13, тел. (495) 583-99-23, факс (495) 583-99-48;
Принцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя.
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.
Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.
Фотография общего вида клещей представлена на рисунке 1.

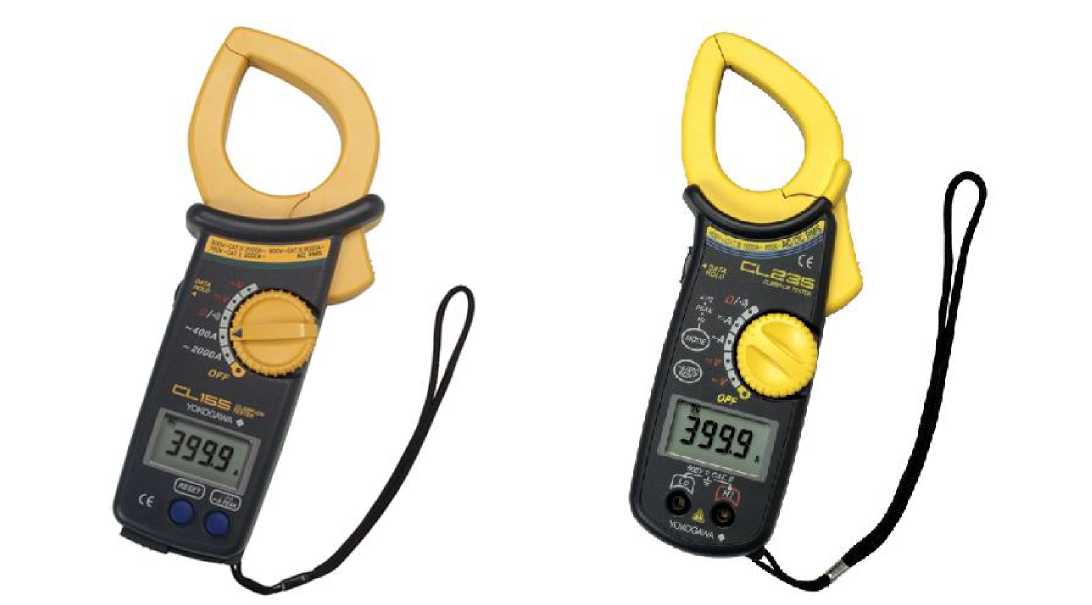

Рисунок 1 - Общий вид клещей токоизмерительных серии CL
моделей CL155 (слева), CL235 (справа)
В комплект поставки приборов входят:
- клещи токоизмерительные серии CL моделей CL155, CL235 (по заказу),
- комплект технической документации, включая руководство по эксплуатации на русском языке и методику поверки.
Основные метрологические характеристики клещей приведены в таблицах 1, 2.
Таблица 1
Модель |
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой погрешности измерений | ||
постоянный ток |
диапазон частот от 50 до 60 Гц |
диапазон частот * от 40 до 1000 Гц | ||||
CL155 |
Напряжение постоянного/ переменного тока |
40 В 400 В 1000 В / 750 В |
0,01 В 0,1 В 1 В |
± (0,01 U + 0,02 В) ± (0,01 U + 0,2 В) ± (0,01 U + 2 В) |
± (0,01 U + 0,02 В) ± (0,01 U + 0,2 В) ± (0,01 U + 2 В) |
± (0,015 U + 0,03 В) ± (0,015 U + 0,3 В) ± (0,015 U + 3 В) |
CL235 |
40 В 400 В 600 В |
0,01 В 0,1 В 1 В |
± (0,01 U + 0,05 В) ± (0,01 U + 0,5 В) ± (0,01 U + 5 В) |
± (0,015 U + 0,05 В) ± (0,015 U + 0,5 В) ± (0,015 U + 5 В) |
± (0,035 U + 0,05 В) ± (0,035 U + 0,5 В) ± (0,035 U + 5 В) | |
CL155 |
Сила постоянного/ переменного тока |
- /400 А - /2000 А (от 0 до 1500 А) - /2000 А (от 1500 до 2000 А) |
0,1 А 1 А 1 А |
- |
± (0,01 I + 0,3 а) ± (0,01 I + 3 А) ± 0,03 I |
± (0,02 I + 0,3 а) ± (0,03 I + 3 А) |
CL235 |
400 А 1000А/600 А |
0,1 А 1 А |
± (0,01 I + 0,5 А) ± (0,01 I + 5 А) |
± (0,015 I + 0,5 А) ± (0,015 I + 5 А) |
± (0,035 I + 0,5 А) ± (0,035 I + 5 А) |
Примечания
U - измеренное значение напряжения, В; I - измеренное значение силы тока, А;
* погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя
Таблица 2
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разрешение |
Пределы допускаемой погрешности измерений | |
CL155 |
CL235 | |||
Электрическое сопротивление постоянному току |
400 Ом 4 кОм 40 кОм 400 кОм |
0,1 Ом 1 Ом 10 Ом 100 Ом |
± (0,015 R + 0,2 Ом) ± (0,015 R + 2 Ом) ± (0,015 R + 20 Ом) ± (0,015 R + 200 Ом) |
± (0,01 R + 0,5 Ом) ± (0,01 R + 5 Ом) |
Частота напряжения переменного тока |
3 кГц |
1 Гц |
- |
± (0,015 f + 5 Гц) |
Примечания
R - измеренное значение сопротивления, Ом; F - измеренное значение частоты напряжения переменного тока, Гц
Основные технические характеристики приведены в таблице 3
Таблица 3
Модель
Габаритные размеры (длина х ширина х высота), мм, не более
Измерительный диаметр, мм, не более
Масса, кг, не более
Напряжение питания, В
Рабочие условия эксплуатации: температура окружающей среды, °C относительная влажность при температуре 40°С, %
CL155 |
CL235 |
247 х 105x49 |
210x91 х 40 |
54 |
33 |
0,47 |
0,45 |
3 |
9 |
от 0 до 40 | |
до 85 |
