Номер по Госреестру СИ: 43563-10
43563-10 Клещи токоизмерительные
(CL, мод. CL220, CL320, CL340, CL345, CL360)
Назначение средства измерений:
Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360 (далее - клещи) предназначены для измерений силы постоянного и переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Внешний вид.
Клещи токоизмерительные
Рисунок № 1
Внешний вид.
Клещи токоизмерительные
Рисунок № 2
Внешний вид.
Клещи токоизмерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в Руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL моделей CL220, CL320, CL340, CL345, CL360
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 43563-10 «Клещи токоизмерительные серии CL моделей CL220, CL320, CL340, CL345, CL360 фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре 2009 г.
Основные средства поверки:
- калибратор универсальный 9100 Е с токовой катушкой на 50 витков (опция 200) (диапазон воспроизведения силы постоянного тока от 3,2 до 1000 А, пределы допускаемой погрешности ± (0,055 0,06) %; диапазон воспроизведения силы переменного тока от 3,2 до
1000 А, частотой от 10 до 440 Гц, пределы допускаемой погрешности ± (0,40 0,98) %).
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»).Юридический и почтовый адрес: г. Москва, Грохольский пер., д.13, строение 2, 129090.
Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69, e-mail: info@ru.yokogawa.com
Испытательный центр
ГЦИ СИ ФБУ «ГНМЦ Минобороны России»;
Адрес: 141006, г. Мытищи Московской обл.,ул. Комарова, д. 13, тел. (495) 583-99-23, факс (495) 583-99-48;
Принцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.
Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.
Фотография общего вида клещей представлена на рисунке 1.

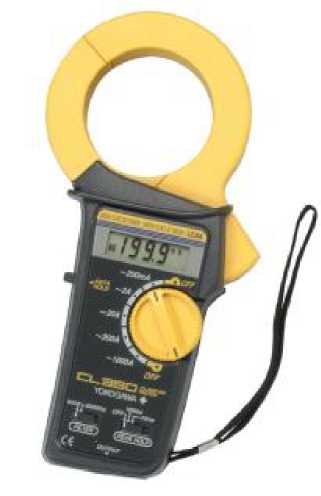

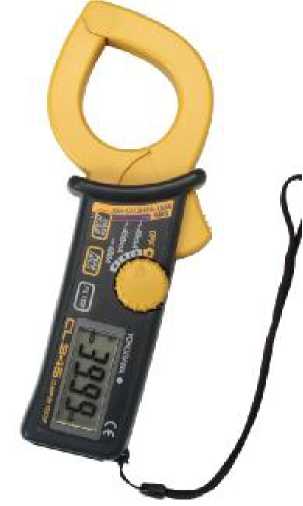

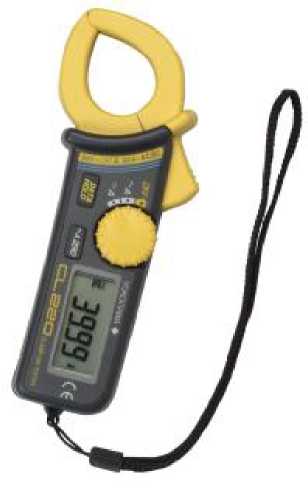

Рисунок 1 - Общий вид клещей токоизмерительных серии CL
(слева - общий вид моделей CL220, CL320, в центре - CL340, CL345, справа - CL360)
Основные метрологические характеристики клещей приведены в таблице 1.
Таблица 1
Модель |
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой погрешности измерений | ||
постоянный ток |
диапазон частот от 50 до 60 Гц |
диапазон частот: | ||||
CL220 |
Сила постоянного/ переменного тока |
40 А 300 А (от 20 до 200 А) 300 А (от 200 до 300 А) |
0,01 А 0,1 А 0,1 А |
± (0,01 I + 0,04 А) ± (0,015 I + 0,4 А) ± (0,03 I) |
± (0,01 I + 0,04 А) ± (0,015 I + 0,4 А) ± (0,035 I) |
от 20 до 1000 Гц ± (0,025 I + 0,04 А) ± (0,025 I + 0,4 А) ± (0,04 I) |
CL320 |
- / 200 А (до 100 А) - / 200 А (от 100 до 200 А) |
0,01 мА 0,1 мА 0,1 А 0,1 А |
- |
± (0,02 I + 0,04 мА) ± (0,02 I + 0,4 мА) ± (0,05 I + 0,5 А) ± (0,05 I + 0,4 А) |
от 40 до 400 Гц ± (0,05 I + 0,06 мА) ± (0,05 I + 0,6 мА) ± (0,05 I + 0,6 А) | |
CL340 |
-/400 А(до 350 А) - / 400 А (от 350 до 400 А) |
0,01 мА 0,1 мА 0,1 А 0,1 А |
- |
± (0,01 I + 0,05 мА) ± (0,01 I + 0,5 мА) ± (0,01 I + 0,5 А) ± (0,02 I) |
от 20 до 1000 Гц ± (0,025 I + 0,1 мА) ± (0,05 I + 1 мА) от 40 до 1000 Гц ± (0,025 I + 1 А) ± (0,05 I) | |
CL345 |
- / 400 А (до 300 А) - / 400 А (от 300 до 400 А) |
0,01 мА 0,1 мА 0,1 А 0,1 А |
- |
± (0,01 I + 0,05 мА) ± (0,01 I + 0,5 мА) ± (0,01 I + 0,5 А) ± (0,02 I) |
от 20 до 1000 Гц ± (0,025 I + 0,1 мА) ± (0,025 I + 1 мА) от 40 до 1000 Гц ± (0,025 I + 1 А) ± (0,05 I) | |
CL360 |
- / 200 мА
- / 1000 А (до 500 А) - / 1000 А (от 500 до 1000 А) |
0,1 мА 1 мА 0,01 А 0,1 А 1 А 1 А |
- |
± (0,01 I + 0,2 мА) ± (0,01 I + 2 мА) ± (0,01 I + 0,02 А) ± (0,015 I + 0,2 А) ± (0,015 I + 2 А) ± (0,05 I) |
от 40 до 1000 Гц ± (0,03 I + 0,2 мА) ± (0,03 I + 2 мА) ± (0,03 I + 0,02 А) ± (0,035 I + 0,2 А) ± (0,035 I + 2 А) ± (0,1 I) |
Примечания к таблице 1:
I - измеренное значение силы тока, А или мА (в соответствии с верхним пределом диапазона измерений);
-
- погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя;
-
- погрешность измерений силы переменного тока для значений ниже 3,2 А установлена по данным фирмы-изготовителя
Основные технические характеристики приведены в таблице 2.
Таблица 2
Модели |
CL220 |
CL320 |
CL340 |
CL345 |
CL360 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
147 х 59 х 25 |
149 х 60 х 26 |
185 х 81 х 40 |
185 х 81х 32 |
248 х 129х 55 |
Измерительный диаметр, мм, не более |
24 |
24 |
40 |
40 |
68 |
Масса, кг, не более |
0,1 |
0,12 |
0,27 |
0,27 |
0,57 |
Напряжение питания, В |
3 |
3 |
3 |
3 |
9 |
Рабочие условия эксплуатации: температура окружающей среды, °С |
от 0 до 40 | ||||
относительная влажность воздуха при температуре 40 °С, % |
до 85 |
