Номер по Госреестру СИ: 49298-12
49298-12 Измерители сопротивления изоляции цифровые высоковольтные
(KEW 3128)
Назначение средства измерений:
Измерители сопротивления изоляции цифровые высоковольтные KEW 3128 (далее -измерители) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости, вычисления тока утечки, индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR), коэффициента диэлектрического разряда (DD).
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
KEW 3128
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Филиал ПАО "Россети" Московское ПМЭС | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "ЛЕБЕДИНСКИЙ ГОРНО-ОБОГАТИТЕЛЬНЫЙ КОМБИНАТ" | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ СЕТЕВАЯ КОМПАНИЯ - РОССЕТИ" | Юридические лица | 1 | 1 | 1,00 |
| РОССЕТИ ПАО ФСК | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ СЕТЕВАЯ КОМПАНИЯ ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0c01580a-8f5c-187c-2f39-44e6a1eb446d | 49298-12 | 2021-09-03 | — | актуальная |
| 753ae060-f6c2-27e6-8da0-f070c3faf180 | 49298-12 | 2021-09-01 | 2021-09-03 | архивная |
| 5dc9b64d-2de5-e94a-efdf-3e03a0997ecb | 49298-12 | 2020-05-07 | 2021-09-01 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (KEW Windows) применяется для загрузки результатов измерений из памяти прибора в персональный компьютер (ПК), отображения результатов измерений на ПК в реальном времени, анализа измеренных данных, настройки измерителя с помощью ПК.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
1.17 |
- |
- |
|
Внешнее |
KEW Windows |
1.02 |
240e4b6ca22a4247793c75aaecc602ea |
md5 |
|
Внешнее |
USB Device Driver |
- |
3072bf8f320806076ded2b8a1dc32b38 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа наносится методом наклейки на лицевую типографским способом на титульный лист руководства по эксплуатации.
панель прибора и
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления.
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
5. Техническая документация фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония.
осуществляется по документу МП 49298-12 «Измерители сопротивления изоляции цифровые высоковольтные KEW 3128. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Средства поверки: киловольтметр электростатический С197 (кл. т. 1,0); калибратор электрического сопротивления КС-100К5Т (± 1,5 %); магазин сопротивлений высокоомный RCB-1 (± 1 %); калибратор универсальный Fluke 9100 (± 0,05 %).
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Управление процессом измерения осуществляется встроенным микропроцессором.
Приборы имеют сигнализацию о наличии напряжения в испытываемой цепи в виде индикации на ЖКИ и звукового зуммера.
Для выбора выходного напряжения в приборах используется поворотный переключатель. Запуск измерений осуществляется кнопкой.
Измерители имеют шесть диапазонов установки выходного напряжения. В пределах них может осуществляться плавная регулировка выходного напряжения. Кроме этого приборы обладают возможностью пошагового изменения выходного напряжения.
Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Кроме этого, приборы могут работать в режиме регистратора данных и представлять результаты измерений в виде графика зависимости сопротивления изоляции от времени. Функция «Print Screen» позволяет сохранять графики измерений в графическом формате BMP. Для более точных и стабильных измерений приборы имеют функцию усреднения показаний (фильтр).
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера. Для привязки результатов измерений ко времени их выполнения приборы оснащены системными часами.
Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Основные узлы измерителей: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой диагональю 5,7 дюйма и разрешением 320 на 240 точек.
Конструктивно измерители выполнены ударопрочном корпусе из полипропилена в виде кейса. На откидной крышке размещено краткое руководство по эксплуатации прибора.
На лицевой панели измерителей расположены ЖКИ, органы управления и измерительные входы. На правой боковой панели размещены разъемы питания, порта USB и крышка батарейного отсека.
Питание измерителей осуществляется от встроенной аккумуляторной батареи (12 В, 5 А^ч) или от сети питания переменного тока (100 - 240 В, 50/60 Гц).

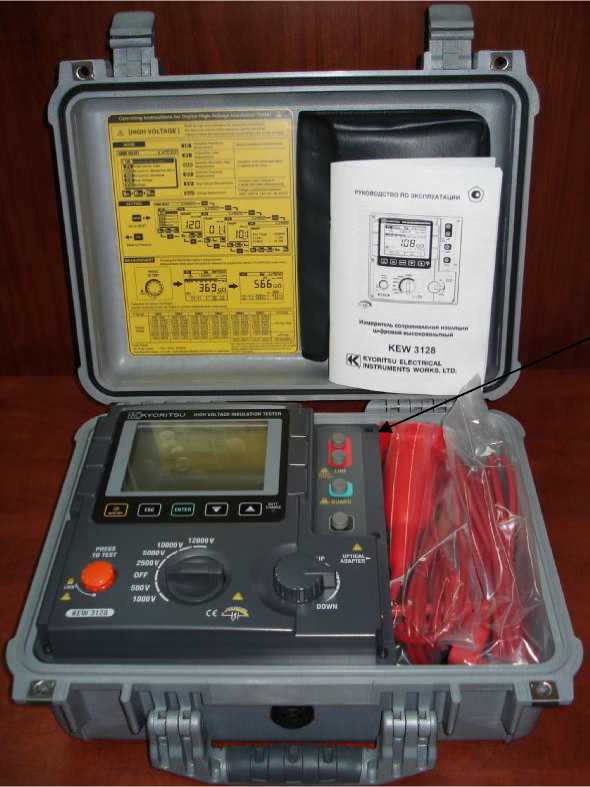

Место пломбирования
Таблица 7 - Комплект поставки
|
Обозначение изделия |
Наименование изделия, документа |
Количество, шт. |
|
7226 |
Измерительный кабель |
1 |
|
7227 |
Измерительный кабель с зажимом «крокодил» |
1 |
|
7224 |
Кабель заземления |
1 |
|
7225 |
Кабель защитный |
1 |
|
8212-USB |
USB-адаптер с ПО «KEW Windows» |
1 |
|
8029 |
Удлинитель щупа |
1 |
|
7170 |
Кабель питания |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 2 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
500 В |
От 0 до 50 ГОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 50 до 500 ГОм |
± 0,2Rизм. | |
|
1000 В |
От 0 до 100 ГОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 100 ГОм до 1 ТОм |
± 0,2Rизм. | |
|
2500 В |
От 0 до 250 ГОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 250 ГОм до 2,5 ТОм |
± 0,2Rизм. | |
|
5000 В |
От 0 до 500 ГОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 500 ГОм до 5 ТОм |
± 0,2Rизм. | |
|
10000 В |
От 0 до 1 ТОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 1 до 10 ТОм |
± 0,2Rизм. | |
|
От 10 до 35 ТОм |
Погрешность не нормирована | |
|
12000 В |
От 0 до 1 ТОм |
± (0,05Rизм. + 3 е.м.р.) |
|
От 1 до 10 ТОм |
± 0,2Rизм. | |
|
От 10 до 35 ТОм |
Погрешность не нормирована |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Таблица 3 - Основные метрологические характеристики измерителей в режиме измерения выходного напряжения постоянного тока
|
Выходное напряжение |
Пределы допускаемой абсолютной погрешности | ||
|
Положение переключателя |
Номинальное значе ние |
Диапазон регулировки | |
|
500 В |
От 500 до 600 В |
От 50 до 600 В с шагом 5 В |
± (0,1иизм. + 20 В) |
|
1000 В |
От 1000 до 1100 В |
От 610 до 1200 В с шагом 10 В | |
|
2500 В |
От 2500 до 2750 В |
От 1225 до 3000 В с шагом 25 В | |
|
5000 В |
От 5000 до 5500 В |
От 3050 до 6000 В с шагом 50 В | |
|
10000 В |
От 9500 до 10500 В |
От 6100 до 10000 В с шагом 100 В | |
|
12000 В |
От 11400 до 12600 В |
От 10100 до 12000 В с шагом 100 В | |
Примечание: иизм. - измеренное значение выходного напряжения постоянного тока.
Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока
|
Диапазон измерений |
Частота |
Пределы допускаемой абсолютной погрешности |
|
от 30 до 600 В |
Постоянный ток |
± (0,02иизм. + 3 е.м.р.) |
|
От 45 до 65 Гц |
Примечание: иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики измерителей в режиме измерения частоты напряжения переменного тока
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
От 45 до 65 Гц |
± 0,2 Гц |
Таблица 6 - Основные метрологические характеристики измерителей в режиме измерения электрической емкости
|
Выходное напряжение |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
От 500 до 5000 В |
От 5 нФ до 50 мкФ |
± (0,05Сизм. + 5 е.м.р.) |
|
От 10000 до 12000 В |
От 5 нФ до 1 мкФ |
Примечание: Сизм. - измеренное значение электрической емкости;
е.м.р. - единица младшего разряда.
Температурный коэффициент для определения дополнительной погрешности от влияния температуры окружающего воздуха составляет 0,1 %/°С.
|
Электрическое сопротивление изоляции между изолированными цепями и корпусом при напряжении 1000 В, не менее, МОм Габаритные размеры (длинахширинахвысота), не более Масса, не более Нормальные условия применения: |
1000 410х330х 180 мм 9 кг |
|
(23 ± 5) °С до 85 % |
|
при питании от сети переменного тока
при питании от встроенной аккумуляторной батареи
|
от - 10 до + 50 °С до 85 % от 0 до + 40 °С до 85 % |
|
|
