О переоформлении и продлении срока действия свидетельства об утверящении типа средства измерений № 38840 «Клещи токоизмерительные серии CL моделей CL155, CL235»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 31 января 2020 г. № YRU-L020-0268 и № YRU-L020-0270, приказываю:
-
1. Переоформить свидетельство об утверждении типа № 38840 «Клещи токоизмерительные серии CL моделей CL155, CL235», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43572-10, в связи с переименованием изготовителя с фирма Kew (Thailand) Ltd., Таиланд на Yokogawa Test & Measuremant Corporation, Япония, завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд.
-
2. Продлить срок действия свидетельства об утверждении типа № 38840 «Клещи токоизмерительные серии CL моделей CL155, CL235» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину),
— ч " ;Административным
средства измерений
и выдачу его заявителю.
4. Контроль за исп э.
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036E1B07EOFB80EA11890QBCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
а шяю за собой.
Заместитель Руководителя"
Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 547
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Клещи токоизмерительные серии CL моделей CL155, CL235
Назначение средства измеренийКлещи токоизмерительные серии CL моделей CL155, CL235 (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, частоты напряжения переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Описание средства измеренийПринцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя.
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.
Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.
Фотография общего вида клещей представлена на рисунке 1.

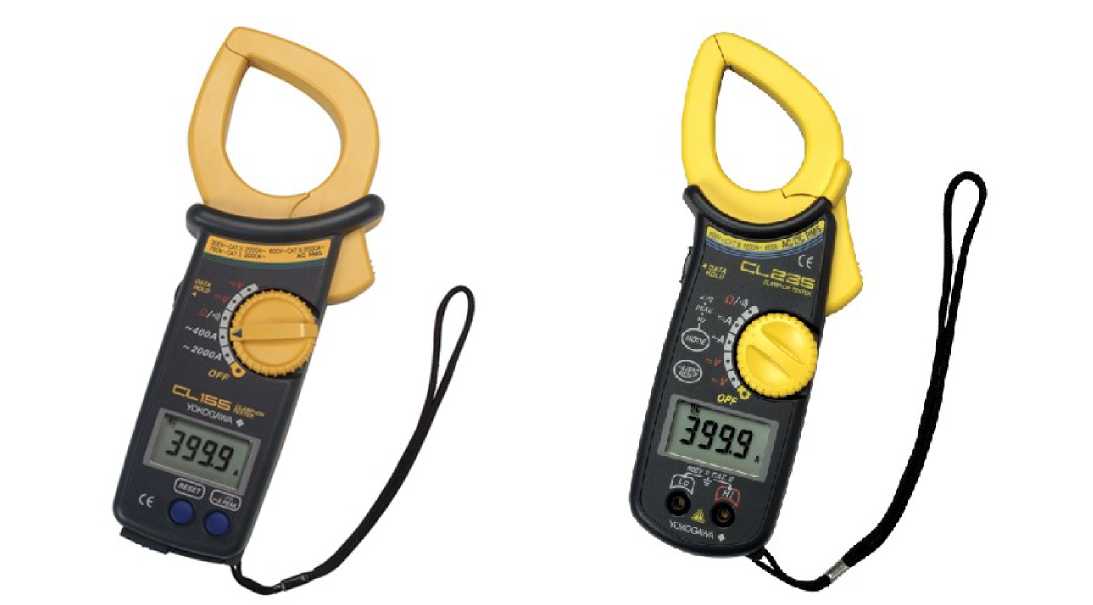

Рисунок 1 - Общий вид клещей токоизмерительных серии CL моделей CL155 (слева), CL235 (справа)
Пломбирование не предусмотрено.
Метрологические и технические характеристики
Метрологические характеристики клещей приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения и силы постоянного и переменного тока
|
Модель |
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой погрешности измерений | ||
|
постоянный ток |
диапазон частот от 50 до 60 Гц |
диапазон частот * от 40 до 1000 Гц | ||||
|
CL155 |
Напряжение постоянного/ переменного тока |
40 В 400 В 1000 В / 750 В |
0,01 В 0,1 В 1 В |
±(0,0bU + 0,02 В) ±(0,0bU + 0,2 В) ±(0,0bU + 2 В) |
±(0,0bU + 0,02 В) ±(0,0bU + 0,2 В) ±(0,0bU + 2 В) |
±(0,015/U + 0,03 В) ±(0,015/U + 0,3 В) ±(0,015/U + 3 В) |
|
CL235 |
40 В 400 В 600 В |
0,01 В 0,1 В 1 В |
±(0,0bU + 0,05 В) ±(0,0bU + 0,5 В) ±(0,0bU + 5 В) |
±(0,015/U + 0,05 В) ±(0,015/U + 0,5 В) ±(0,015/U + 5 В) |
±(0,035 •U + 0,05 В) ±(0,035 •U + 0,5 В) ±(0,035 •U + 5 В) | |
|
CL155 |
Сила постоянного/ переменного тока |
- /400 А - /2000 А (от 0 до 1500 А) - /2000 А (от 1500 до 2000 А) |
0,1 А 1 А 1 А |
- |
±(0,014 + 0,3 а) ±(0,014 + 3 А) ±0,03-1 |
±(0,02 •I + 0,3 а) ±(0,03 •I + 3 А) |
|
CL235 |
400 А 1000А / 600 А |
0,1 А 1 А |
±(0,014 + 0,5 А) ±(0,014 + 5 А) |
±(0,015-1 + 0,5 А) ±(0,015-1 + 5 А) |
± (0,035 •I + 0,5 А) ± (0,035 •I + 5 А) | |
Примечания
U - измеренное значение напряжения, В; I - измеренное значение силы тока, А;
* погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя
Таблица 2 - Метрологические характеристики клещей в режиме измерений электрического сопротивления и частоты напряжения переменного тока
|
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разрешение |
Пределы допускаемой погрешности измерений | |
|
CL155 |
CL235 | |||
|
Электрическое сопротивление постоянному току |
400 Ом 4 кОм 40 кОм 400 кОм |
0,1 Ом 1 Ом 10 Ом 100 Ом |
±(0,015-R + 0,2 Ом) ±(0,015-R + 2 Ом) ±(0,015<R + 20 Ом) ±(0,015<R + 200 Ом) |
±(0,01 •R + 0,5 Ом) ±(0,01 •R + 5 Ом) |
|
Частота напряжения переменного тока |
3 кГц |
1 Гц |
- |
±(0,015 f + 5 Гц) |
Примечания
R - измеренное значение сопротивления, Ом; F - измеренное значение частоты напряжения переменного тока, Гц
Основные технические характеристики приведены в таблице 3
Таблица 3 - Основные технические характеристики клещей
Модель
Габаритные размеры (длина х ширина х высота), мм, не более
Измерительный диаметр, мм, не более
Масса, кг, не более
Напряжение питания, В
Рабочие условия эксплуатации:
температура окружающей среды, °C
относительная влажность при температуре +40 °C, %
|
CL155 |
CL235 |
|
247 х 105x49 |
210x91 х 40 |
|
54 |
33 |
|
0,47 |
0,45 |
|
3 |
9 |
|
от 0 до +40 | |
|
до 85 | |
наносится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные серии CL |
модель CL155, CL235 |
по заказу |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Методика поверки |
МП 43572-10 |
1 экз. |
осуществляется в соответствии с документом МП 43572-10 «Клещи токоизмерительные серии CL моделей CL155, CL235 фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12.2009 г.
Основные средства поверки:
- калибратор универсальный 9100Е (с токовой катушкой на 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09 (далее рег.№);
- генератор сигналов низкочастотный прецизионный ГЗ-110, рег. №5460-76;
- мера электрического сопротивления постоянного тока многозначная Р3026/1, рег. № 8478-91;
- магазин сопротивления Р40102, рег. № 10547-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL моделей CL155, CL235ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
ИзготовительYokogawa Test & Measurement Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan завод-изготовитель фирма Kyoritsu Electrical Instruments Works, Ltd., Япония Адрес: Ehime factory 480 Sakado, Uwa-cho, Seiyo City, Ehime, 797-0045
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, Самарская ул., д.1, БЦ «Новион», этаж 4 Телефон: +7 (495) 737-78-68/71
Факс: +7 (495) 737-78-69
Е-mail: info@ru.yokogawa.com
Испытательный центрГЦИ СИ ФБУ «ГНМЦ Минобороны России»
Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: +7 (495) 583-99-23
Факс: + (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» марта 2020 г.
