О внесении изменений в описание типа на микрошприцы для газовой хроматографии серии SGE-Chromatec
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ЗАО СКВ «Хроматэк» от 19 апреля 2019 г. № 14-03/80, приказываю:
-
1. Внести изменения в описание типа на микрошприцы для газовой хроматографии серии SGE-Chromatec, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 39206-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу «Микрошприцы серии SGE-Chromatec. Методика поверки 214.2.83 5.003 И», утвержденному ФБУ «Марийский ЦСМ» от 4 июля 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
/ \
Заместитель Руководи
Подлинник электронного документа, подписанного ЭП, еЛЯ хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С. С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1O36E1BO7EOFB8OEA1189OOBCB6DO9O
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06,11.2020
к____—_____
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1628
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрошприцы для газовой хроматографии серии SGE-Chromatec
Назначение средства измеренийМикрошприцы для газовой хроматографии серии SGE-Chromatec (далее - микрошприцы) предназначены для измерения объема дозы при введении в дозатор-испаритель хроматографа жидкой и газовой пробы.
Описание средства измеренийПринцип действия микрошприцев основан на образовании вакуума, возникающего при движении шток-поршня по направлению от иглы. Через отверстие в игле жидкая или газообразная проба заполняет объем цилиндра микрошприца, стремясь к состоянию равновесия.
Микрошприцы состоят из цилиндра с линией градуировки, шток-поршня и иглы для взятия и введения пробы.
Микрошприцы выпускаются в следующих модификациях, которые отличаются типом иглы, диаметром иглы и формой конца иглы.
Таблица 1 - Модификации микрошприцев

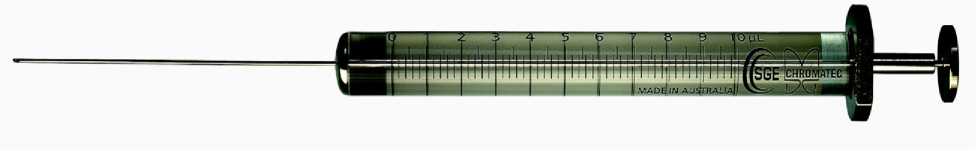

Рисунок 1 - Общий вид микрошприца
|
Исполне ние |
Наименование |
Тип микрошприца |
Диаметр иглы,мм |
Форма конца иглы |
|
01 |
SGE-Chromatec-01 - 1 мкл |
С поршнем в игле |
0,47 |
Коническая |
|
02 |
SGE-Chromatec-02- 10 мкл |
Со стандартным поршнем и фиксированной иглой |
0,47 |
Косоугольный срез |
|
03 |
SGE-Chromatec-03- 100 мкл |
Газоплотный с фиксированной иглой |
0,50 |
Косоугольный срез |
|
04 |
SGE-Chromatec-04- 100 мкл |
Газоплотный со сменной иглой |
0,50 |
Косоугольный срез |
|
05 |
SGE-Chromatec-05- 1 мл |
Газоплотный с фиксированной иглой |
0,72 |
Косоугольный срез |
|
06 |
SGE-Chromatec-06- 1 мл |
Газоплотный со сменной иглой |
0,63 |
Косоугольный срез |
|
07 |
SGE-Chromatec-07- 100 мл |
Газоплотный со сменным наконечником Люэра |
- |
- |
Микрошприцы при проведении хроматографических анализов обеспечивают дозирование необходимого объема жидкой и газовой пробы.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2- Метрологические характеристики
|
№ исп. |
Наименование микрошприца |
Обозначение |
Диапазон дозируемого объема |
Цена деления |
Пределы основной относитель-ой погрешности, % |
Относительное СКО случайной составляющей погрешности, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
01 |
SGE-Chromatec- 01-1 мкл |
214.2.835.001 01 |
От 0,10 до 1,00 мкл |
0,02 мкл |
±5,00 |
1,00 |
|
02 |
SGE-Chromatec- 02-10 мкл |
214.2.835.001 02 |
От 1,00 до 10,00 мкл |
0,20 мкл |
±5,00 |
1,00 |
|
03 |
SGE-Chromatec- 03-100 мкл |
214.2.835.001 03 |
От 10,00до 100,00 мкл |
2,00 мкл |
±5,00 |
1,00 |
|
04 |
SGE-Chromatec- 04-100 мкл |
214.2.835.001 04 |
От 10,00 до 100,00 мкл |
2,00 мкл |
±5,00 |
1,00 |
|
05 |
SGE-Chromatec- 05-1 мл |
214.2.835.001 05 |
От 0,10 до 1,00 мл |
0,02 мл |
±5,00 |
1,00 |
|
06 |
SGE-Chromatec- 06-1 мл |
214.2.835.001 06 |
От 0,10 до 1,00 мл |
0,02 мл |
±5,00 |
1,00 |
|
07 |
SGE-Chromatec- 07-100 мл |
214.2.835.001 07 |
От 10,00 до 100,00 мл |
2,00 мл |
±5,00 |
1,00 |
Таблица 3 - Технические характеристики
|
№ исп. |
Наименование микрошприца |
Обозначение |
Габаритные размеры, мм, не более |
Масса, г не более |
|
1 |
2 |
3 |
6 |
7 |
|
01 |
SGE-Chromatec-01-1 мкл |
214.2.835.001-01 |
195,00 |
20,00 |
|
02 |
SGE-Chromatec-02-10 мкл |
214.2.835.001-02 |
148,00 |
10,00 |
|
03 |
SGE-Chromatec-03-100 мкл |
214.2.835.001-03 |
155,00 |
16,00 |
|
04 |
SGE-Chromatec-04-100 мкл |
214.2.835.001-04 |
163,00 |
20,00 |
|
05 |
SGE-Chromatec-05-1 мл |
214.2.835.001-05 |
160,00 |
28,00 |
|
06 |
SGE-Chromatec-06-1 мл |
214.2.835.001-06 |
163,00 |
30,00 |
|
07 |
SGE-Chromatec-07-100 мл |
214.2.835.001-07 |
203,00 |
466,00 |
|
Средняя наработка на отказ, количество введения проб |
5000,00 | |||
|
Условия эксплуатации, °С |
от 10,00 до 35,00 | |||
наносится на титульные листа паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрошприц |
SGE-Chromatec-ХХ-Х мл |
1 |
|
Руководство по эксплуатации |
214.2.835.001РЭ |
1 |
|
Методика поверки |
214.2.835.003И |
1 |
Окончание таблицы 4
|
Паспорт |
214.2.835.001ПС |
1 |
|
Футляр |
- |
1 |
осуществляется по документу 214.2.835.003И «Микрошприцы серии SGE-Chromatec. Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 04 июля 2019 года.
Основные средства поверки:
-
- весы типа ВЛ-224В, регистрационный номер в Федеральном информационном фонде 53573-13;
-
- весы типа LE 225D регистрационный номер в Федеральном информационном фонде 28158-07;
-
- весы типа CUBIS MSE6.6S-OSE-DM регистрационный номер в Федеральном информационном фонде 49613-12;
-
- гири образцовые миллиграммовые II разряда МГО-2-1110-1 регистрационный номер в Федеральном информационном фонде 5288-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к микрошприцам для газовой хроматографии серии SGE-ChromatecТУ 4321-011-12908609-08 «Микрошприцы для газовой хроматографии Серии SGE-Chromatec»
Изготовитель:Закрытое Акционерное Общество Специальное Конструкторское Бюро «Хроматэк» (ЗАО СКБ «Хроматэк»)
ИНН 1215032212
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94
Телефон (факс): (88362)68-59-01, (68-59-19)
Web-сайт: www.chromatec.ru
E-mail: mail@chromatec.ru
Испытательный центр:Государственный центр испытаний средств измерений ФБУ «Марийский ЦСМ»
Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон: 8 (8362) 41-20-18, факс: 41-16-94
Аттестат аккредитации ГЦИ СИ ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 08.08.2011 г.
