Номер по Госреестру СИ: 42816-14
42816-14 Хроматографы жидкостные
(Waters Acquity UPLC)
Назначение средства измерений:
Хроматографы жидкостные Waters Acquity UPLC (далее - хроматографы) предназначены для хроматографического анализа широкого спектра органических веществ.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Empower(cбор, обработка данных и распечатка результатов) |
Empower |
1, 2, 3 |
e6f2d889 |
CRC32 |
MassLynx(cбор, обработка данных и распечатка результатов) |
MassLynx |
4.0 и 4.1 |
76a89492 |
CRC32 |
Программное обеспечение Empower и MassLynx предназначено для управления хроматографом, для сбора, обработки, систематизации данных, полученных при проведении хроматографических исследований, а также для составления отчетов и управления данными.
Программное обеспечение MassLynx ориентировано на обработку и интерпретацию данных, полученных с масс-детекторов. Программное обеспечение Empower ориентировано на обработку данных, полученных с детекторов TUV, FLR, PDA, ELSD. При этом в его состав входят опции для обработки спектров полученных как с FLR, PDA, так и с масс-детекторов SQD и TQD.
В состав MassLynx входят приложения для работы с обычными и специфическими данными. Два приложения к программному обеспечению MassLynx включены в стандартную конфигурацию хроматографа:
-
- QuanLynx - для автоматических количественных расчетов,
-
- OpenLynx - для контроля и идентификации веществ.
Пломбирование для защиты от несанкционированного доступа в ПО не предусмотрено, поскольку изменение ПО возможно только в заводских условиях.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С:
-
- программное обеспечение Empower и MassLynx имеют защиту от несанкционированного доступа;
-
- изменение метрологически значимой части ПО СИ и измеренных данных возможно только в заводских условиях, используется защищенный файл, в него не могут быть внесены изменения;
-
- непреднамеренные и преднамеренные изменения системой не принимаются.
-
- доступ ограничен паролем.
Наименование и версия программного обеспечения отображаются в главном окне при запуске программы.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель хроматографа методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации "Хроматографы жидкостные Waters Acquity UPLC".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным Waters Acquity UPLC
Техническая документация фирмы-изготовителя "Waters Corporation", США.
Поверка
Поверкаосуществляется по документу МП 42816-14 "Инструкция. Хроматографы жидкостные Waters Acquity UPLC. Методика поверки", утвержденному ФГУП "ВНИИМС" 06 июня 2014 г.
Основные средства поверки:
- весы лабораторные, верхний предел взвешивания 200 г, ГОСТ 24104-01;
- ГСО 8749-2006 раствора антрацена в ацетонитриле с аттестованным значением массовой концентрации 200 мкг/см3;
- резерпин фармакопейный (ФС № 423267-96), содержание основного вещества не менее 98 %;
- вода дистиллированная, ГОСТ 6709-72.
Изготовитель
Фирма "Waters Corporation", СШААдрес: 34 Maple Street, Milford, Massachusetts 01757-3696 USA
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Хроматографы жидкостные Waters Acquity UPLC являются хроматографами для сверхэффективной жидкостной хроматографии - UPLC. Они обладают более высокой чувствительностью, эффективностью, разрешением, скоростью детекции, большей скоростью анализа, чем в традиционной ВЭЖХ. Хроматографы комплектуют колонками UPLC длиной 50, 100, 150 мм, заполненными сорбентом с зернением 1,7 мкм. Максимальное рабочее давление может достигать 100 МПа. Хроматографы жидкостные Waters Acquity UPLC могут работать и с традиционными колонками ВЭЖХ.
Жидкостные хроматографы комплектуются одним или несколькими детекторами:
-
- ультрафиолетовым детектором с переменной длиной волны Acquity TUV;
-
- детектором на диодной матрице Acquity PDA;
-
- флуоресцентным детектором Acquity FLRD;
-
- детектором испарительного светорассеяния Acquity ELSD;
-
- масс-спектрометрическим детектором с тандемным квадруполем Acquity TQD;
-
- масс-спектрометрическим детектором Acquity SQD.
бинарным градиентным насосом, скоростным инжектором, автосамплером, колонкой, термостатом колонки, термостатируемым отделением для анализируемых образцов, системой обработки данных и элеватором для подачи плашек (опция).
Хроматографическая колонка оснащена устройством памяти, которое подключается к разъему на правой стороне колоночного отделения. В памяти хранится заводская информация о колонке и история колонки (количество инжекций, максимальное давление и др.).
При помощи ультрафиолетового детектора с переменной длиной волны Acquity TUV имеют возможность записывать значение оптического поглощения анализируемого вещества на 1 или 2 длинах волн до 80 значений в секунду.
С помощью детектора на диодной матрице Acquity PDA анализируют вещество на нескольких длинах волн одновременно. сканируют спектр, отображают его, вычитают, хранять и воспроизводят.
Детекторы TUV и PDA изготавливают в двух исполнениях: с аналитической ячейкой вместимостью 500 нл и длиной оптического пути 10 мм и высокочувствительной ячейкой вместимостью 2,4 мкл и длиной оптического пути 25 мм.
Флуоресцентный детектор Acquity FLRD используют для идентификации полициклических ароматических углеводородов, афлатоксинов, витаминов, аминокислот. В качестве источника энергии, используемом при флуоресцентном детектировании, применяют ртутно-ксеноновую лампу, обеспечивающую интенсивный, устойчивый световой спектр в УФ/вид диапазоне. Детектор имеет возможность работать в режиме фиксированных длин волн а также в режиме сканирования спектра либо длин волн возбуждения либо эмиссии.
Тандемный квадрупольный масс-спектрометрический детектор Acquity TQD, содержащий двойной квадруполь, предназначен для биологического анализа, контроля безопасности пищевой продукции, экологического мониторинга. Детектор TQD обладает высокой чувствительностью, широким диапазоном масс анализируемых ионов, быстрым обсчетом данных (использование T-Wave™ ячейки и множественных режимов ионизации), встроенной системой калибровки, быстрым переключением режимов ионизации.
Масс-спектрометрический детектор Acquity SQD является детектором с одним квадруполем с химической ионизацией при атмосферном давлении и ионизацией в режиме электроспрей.
Бинарный градиентный насос ACQ-BSM предназначен для подачи двух потоков элюента (всего имеется четыре линии). Подающие головки насоса снабжены датчиками давления, по показаниям которых процессором сглаживаются пульсации потока элюента.

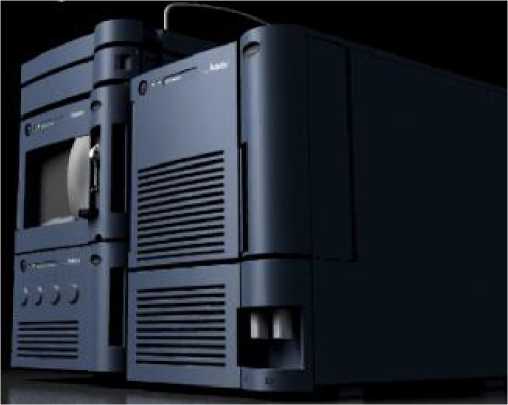

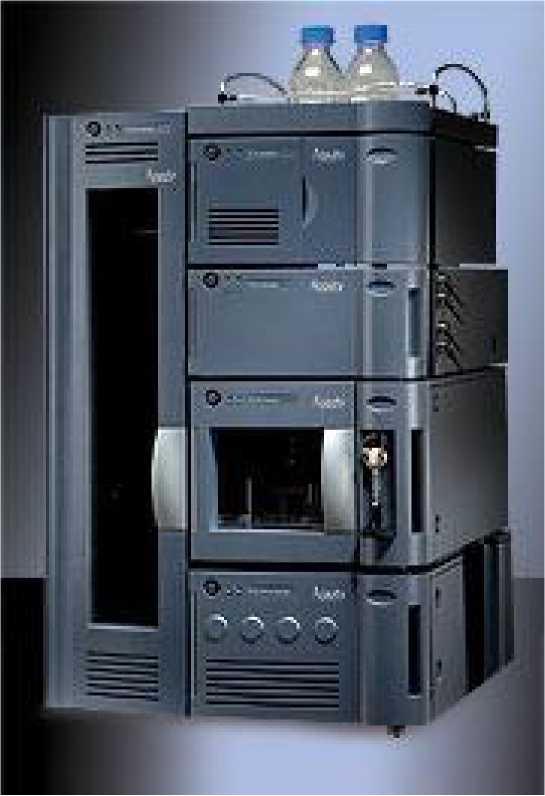

Рис. 1. Внешний вид хроматографа жидкостного Waters Acquity UPLC.

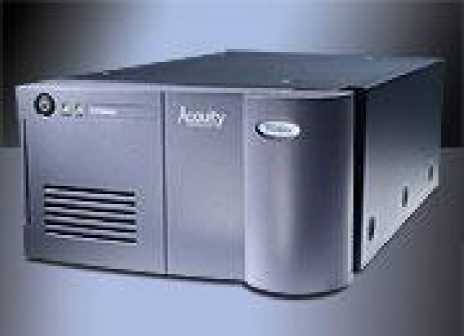

Рис. 2. Внешний ультрафиолетового детектора с переменной длиной волны Acquity TUV.

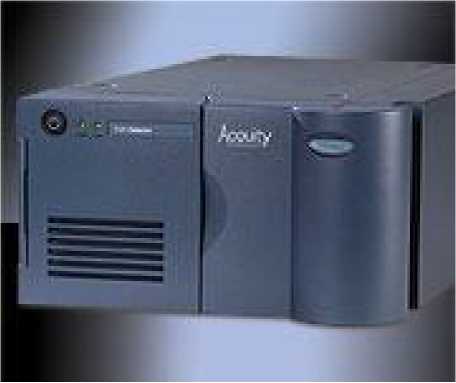

Рис. 3. Внешний вид детектора на диодной матрице Acquity PDA.

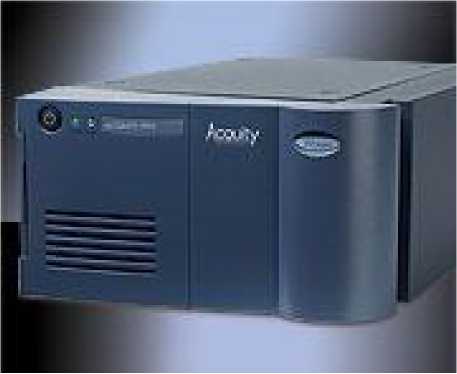

Рис. 4. Внешний вид флуоресцентного детектора Acquity FLRD.

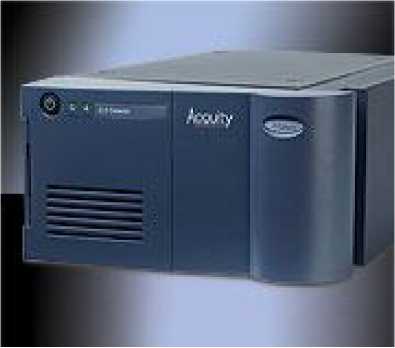

Рис. 5. Внешний вид детектора испарительного светорассеяния Acquity ELSD.

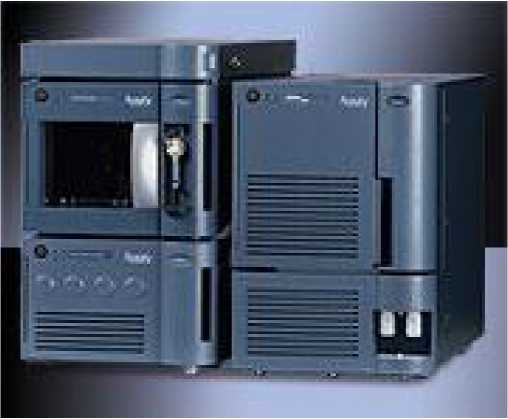

Рис. 6. Внешний вид масс-спектрометрического детектора c тандемным квадруполем Acquity TQD
Рис. 7. Внешний вид масс-
спектрометрического детектора Acquity SQD
Хроматограф жидкостный Waters Acquity UPLC*:
-
- ультрафиолетовый детектор с переменной длиной волны Acquity TUV;
-
- детектор на диодной матрице Acquity PDA;
-
- флуоресцентный детектор Acquity FLRD;
-
- детектор испарительного светорассеяния Acquity ELSD;
-
- тандемный квадрупольный масс-спектрометрический детектор Acquity TQD;
-
- масс-спектрометрический детектор Acquity SQD;
-
- бинарный градиентный насос;
-
- дозатор;
-
- колонка;
-
- комплект ЗИП;
-
- элеватор плашек (опция).
Эксплуатационная документация.
Методика поверки.
* - детекторы поставляется по запросу Заказчика.
Ультрафиолетовый детектор с переменной длиной волны Acquity TUV
Диапазон длин волн, нм от 190 до 700
Уровень флуктуационных шумов нулевого сигнала (аналитическая ячейка)
(ацетонитрил : вода = 10:90, 230 нм, постоянная времени 1 с), е.о.п., не более 6-10-5
Дрейф нулевого сигнала (230 нм), е.о.п./ч, не более 5-10-4
Погрешность установки длины волны, нм, не более
Предел детектирования по антрацену (254 нм), г/см3, не более 1-10-9
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более 343х610х193
Детектор на диодной матрице Acquity PDA
Диапазон длин волн, нм от 190 до 800
Уровень флуктуационных шумов нулевого сигнала (аналитическая ячейка)
(ацетонитрил : вода = 10:90, 230 нм, постоянная времени 1 с), е.о.п., не более 8-10-5
Дрейф нулевого сигнала (230 нм), е.о.п./ч, не более 1-10-3
Погрешность установки длины волны, нм, не более
Предел детектирования по антрацену (254 нм), г/см3, не более 2-10-9
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более 292х610х206
Флуоресцентный детектор Acquity FLRD Диапазон длин волн, нм:
возбуждения-эмиссии Погрешность установки длины волны, нм, не более Уровень флуктуационных шумов нулевого сигнала, мВ (деионизированная вода, скорость потока 1 см3/мин, постоянная времени 1 с, 246 нм (возбуждения), 402 нм (эмиссии)) |
от 200 до 900 ± 3 0,5 |
Дрейф нулевого сигнала, мВ/ч Предел детектирования по антрацену, г/см3, не более Отношение сигнал/шум Рамановского спектра, не менее Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более |
10 5-10-13 1000 : 1 185 343х508х216 13,6 |
Детектор испарительного светорассеяния Acquity ELSD
Диапазон измерений светорассеяния, ед. светорассеяния от 0,1 до 2000
Уровень флуктуационных шумов нулевого сигнала, ед. светорассеяния
Дрейф нулевого сигнала , ед. светорассеяния
Предел детектирования по антрацену, г/см3, не более 2,0-10-8
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более 284х521х203
Масс-спектрометрический детектор c тандемным квадруполем Acquity TQD Acquity,
масс-спектрометрический детектор Acquity SQD
Диапазон измерений масс, а.е.м. от 2 до 2048
Пределы СКО случайной составляющей погрешности измерений массы, а.е.м.
Чувствительность (отношение сигнал/шум) при введении резерпина массовой
концентрации 0,5 мг/дм3 (растворитель «ацетонитрил : вода = 20 : 80 + 0,1 % объемной доли муравьиной кислоты»)
Скорость сканирования, а.е.м./с, не менее
Предел детектирования по резерпину г/см3, не более 2,0-10-13
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
-
- масс-спектрометрический детектор c тандемным квадруполем Acquity 356х848х533
TQD Acquity
-
- масс-спектрометрический детектор Acquity SQD 345х655х533
Масса, кг, не более:
TQD Acquity
Относительное среднее квадратическое отклонение выходного сигнала хроматографа, %, не более по времени удерживания:
-
- ультрафиолетовый детектор с переменной длиной волны Acquity TU
-
- масс-спектрометрический детектор c тандемным квадруполем Acquity
TQD Acquity, масс-спектрометрический детектор Acquity SQD
по площади пика:
-
- ультрафиолетовый детектор с переменной длиной волны Acquity TU
-
- масс-спектрометрический детектор c тандемным квадруполем Acquity
TQD Acquity, масс-спектрометрический детектор Acquity SQD
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы по площади пика, %, не более
-
- ультрафиолетовый детектор с переменной длиной волны Acquity TU
-
- масс-спектрометрический детектор c тандемным квадруполем Acquity
TQD Acquity, масс-спектрометрический детектор Acquity SQD
Условия эксплуатации:
- температура окружающей среды , ° С ультрафиолетовый детектор с переменной длиной волны
Acquity TUV;
детектор на диодной матрице Acquity PDA; флуоресцентный детектор Acquity FLRD; детектор испарительного светорассеяния Acquity ELSD масс-спектрометрический детектор c тандемным квадруполем Acquity TQD Acquity, масс-спектрометрический детектор Acquity SQD
- относительная влажность, %: ультрафиолетовый детектор с переменной длиной волны
Acquity TUV
детектор на диодной матрице Acquity PDA флуоресцентный детектор Acquity FLRD детектор испарительного светорассеяния Acquity ELSD масс-спектрометрический детектор c тандемным квадруполем Acquity TQD Acquity, масс-спектрометрический детектор Acquity SQD
- температура при транспортировке и хранении, ° С
- относительная влажность при транспортировке и хранении, %
- напряжение питания, В
- частота, Гц
от 4 до 40
от 4 до 30
от 15 до 28
от 25 до 95 (без конденсации)
до 90 (без конденсации)
до 95 (без конденсации) от 20 до 95 (без конденсации) от 20 до 80 (без конденсации)
от минус 30 до плюс 60 от 0 до 95 (без конденсации) 220+10% 220-15%
50 ± 1
