Номер по Госреестру СИ: 68878-17
68878-17 Хромато-масс-спектрометры жидкостные тандемные
(Waters Xevo)
Назначение средства измерений:
Хромато-масс-спектрометры жидкостные тандемные Waters Xevo (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических смесей веществ и широкого спектра органических веществ.
Внешний вид.
Хромато-масс-спектрометры жидкостные тандемные
Рисунок № 1
Внешний вид.
Хромато-масс-спектрометры жидкостные тандемные
Рисунок № 2
Внешний вид.
Хромато-масс-спектрометры жидкостные тандемные
Рисунок № 3
Внешний вид.
Хромато-масс-спектрометры жидкостные тандемные
Рисунок № 4
Программное обеспечение
Хромато-масс-спектрометры оснащены автономным ПО, которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
MassLynx |
UNIFI |
Номер версии (идентификационный номер) ПО |
4.0 или выше |
1.5 или выше |
В состав программного обеспечения MassLynx входят приложения для работы с данными. Два приложения к программному обеспечению MassLynx включены в стандартную конфигурацию хромато-масс-спектрометра:
QuanLynx - для автоматических количественных расчетов;
OpenLynx - для контроля и идентификации веществ.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель хроматографа методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса масс-спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хромато-масс-спектрометрам жидкостным тандемным Waters Xevo
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу МП-671-1434-2017 «Хромато-масс-спектрометры жидкостные тандемные Waters Xevo. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17 мая 2017 г.Основные средства поверки:
- резерпин фармакопейный (фармакопейная статья ФС № 423267-96), содержание основного вещества не менее 98 %;
- ацетонитрил для жидкостной хроматографии о.с.ч. ТУ 6-09-5449-89;
- кислота муравьиная по ГОСТ 5848-73;
- вода 1-й степени чистоты по ГОСТ Р 52501-2005;
- мерная посуда по ГОСТ 1770-74;
- весы электронные ВСЛ-200/0,1А класса точности специальный по ГОСТ 24104-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хромато-масс-спектрометров с требуемой точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
Изготовитель
Фирма «Waters Corporation», США
34 Maple Street, Milford, Massachusetts 01757, USA
Заявитель
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ»)
ИНН: 7743082052
Адрес: 143441, Московская область, Красногорский район, дер. Гаврилково Юридический адрес: 125212, Москва, ул. Адмирала Макарова, д. 21, кв. 33 Тел./факс: (495) 788-09-83 / (495) 755-77-61
E-mail: interlab@interlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел./факс (495) 526-63-63
E-mail: office@vniiftri.ru
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометрического детектора (масс-детектора).
Конструктивно хромато-масс-спектрометры выполнены в виде систем из отдельных блоков, устанавливаемых на лабораторный стол. Хромато-масс-спектрометры состоят из следующих блоков:
-
- хроматограф жидкостной Waters Acquity UPLC, включающий градиентный насос, скоростной инжектор, автосамплер, колонку, термостат колонки, термостатируемое отделение для анализируемых образцов;
-
- масс-детектор, включающий детектирующий блок, вакуумные насосы, компрессоры, генераторы;
-
- система обработки данных, включающая системный блок, монитор, клавиатуру, мышь, принтер и программное обеспечение для управления приборами и анализа данных.
Градиентный насос (ACQ-BSM или ACQ-QSM) предназначен для подачи потоков элюента (всего имеется до 4-х линий подачи элюента). Подающие головки насоса снабжены датчиками давления, по показаниям которых процессором сглаживаются пульсации потока элюента.
Хроматографическая колонка оснащена устройством памяти, которое подключается к разъему на правой стороне колоночного отделения. В памяти хранится заводская информация о колонке и история колонки (количество инжекций, максимальное давление и др.).
Хромато-масс-спектрометр Waters Xevo снабжен масс-детектором в одном из трёх вариантов исполнений: Xevo TQD, Xevo TQ-S Micro или Xevo TQ-XS.
Тандемный квадрупольный масс-детектор Xevo TQD, содержащий двойной квадруполь, предназначен для биологического анализа, контроля безопасности пищевой продукции, экологического мониторинга.
Тандемный квадрупольный масс-детектор Xevo TQ-S Micro оснащен источником с геометрией ZSprayTM, который удаляет нейтральные молекулы при проведении ионов в анализатор. Проводник ионов StepWave в Xevo TQ-S Micro используется для работы с большим количеством образцов и сложными матрицами.
Тандемный квадрупольный масс-детектор Xevo TQ-XS оборудован проводником ионов StepWave XS. В StepWave XS нейтральные соединения и газ пассивно удаляются для улучшения передачи, в то время как ионы активно переносятся в масс-детектор. В детекторе Xevo TQ-XS применяется серия горизонтальных пластин, что позволяет производить контролируемое извлечение ионов из потока газа таким образом, чтобы ионы сталкивались с молекулами газа с наименьшей потерей энергии.
Внешний вид основных блоков хромато-масс-спектрометра с указанием мест пломбирования приведены на рисунках 1 - 4.
Места пломбирования

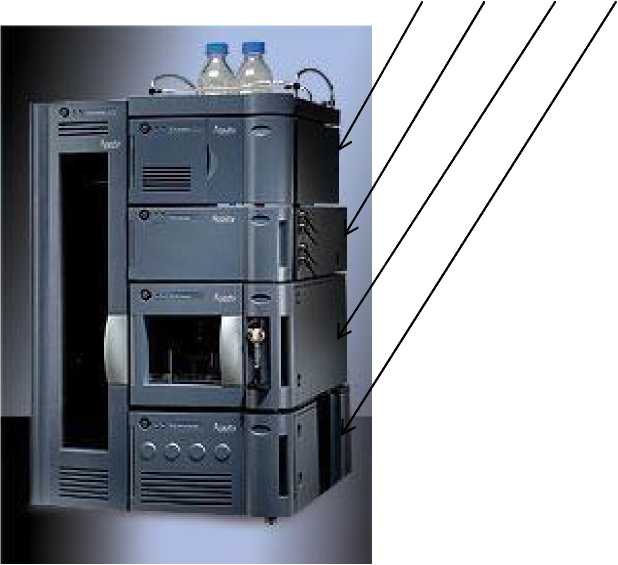

Рисунок 1 - Внешний вид хроматографа жидкостного Waters Acquity UPLC
Место пломбирования

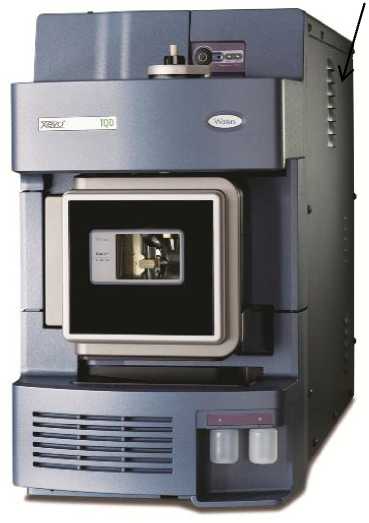

Рисунок 2 - Внешний вид масс-спектрометра Xevo TQD
Место пломбирования

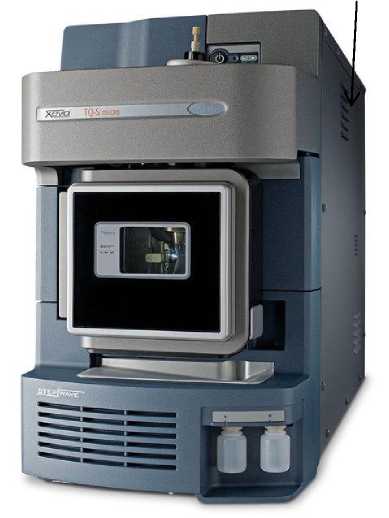

Рисунок 3 - Внешний вид масс-спектрометра Xevo TQ-S Micro
Место пломбирования

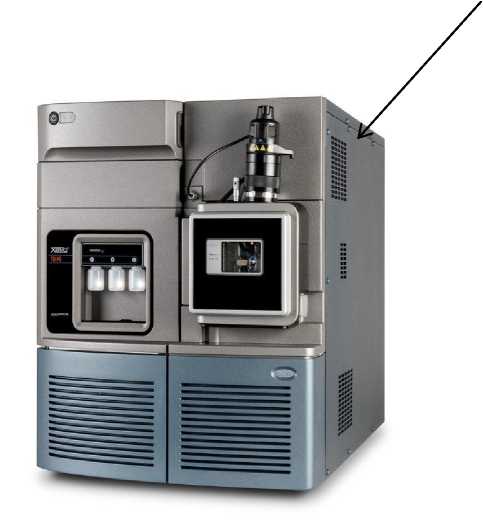

Рисунок 4 - Внешний вид масс-спектрометра Xevo TQ-XS
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплект поставки
Наименование/тип |
Количество |
Примечание |
1 Хромато-масс-спектрометр жидкостный тандемный Waters Xevo в составе: |
1 шт. | |
1.1 Хроматограф жидкостной Waters Acquity UPLC |
1 шт. | |
1.2 Масс-спектрометр Xevo TQD или Xevo TQ-S Micro, или Xevo TQ-XS |
1 шт. |
По заказу |
2 Руководство по эксплуатации |
1 экз. | |
3 Методика поверки МП-671-1434-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики хромато-масс-спектрометров
Наименование параметра |
Значение |
Чувствительность (отношение сигнал/шум) при введении резерпина массовой концентрации 0,01 мкг/дм3 (растворитель «ацетонитрил : вода = 20 : 80 + 0,1 % объемной доли муравьиной кислоты»), не менее: - масс-спектрометр Xevo TQD |
50:1 |
- масс-спектрометр Xevo TQ-S Micro |
250:1 |
- масс-спектрометр Xevo TQ-XS |
2500:1 |
Наименование параметра |
Значение |
Относительное среднее квадратическое отклонение выходного сигнала, %, не более: по времени удерживания |
0,5 |
по площади пика |
5 |
Относительное изменение выходного сигнала по площади пика за 8 часов непрерывной работы, %, не более |
10 |
Диапазон измерений масс, а.е.м. - масс-спектрометр Xevo TQD |
от 2 до 2048 |
- масс-спектрометр Xevo TQ-S Micro |
от 2 до 2048 |
- масс-спектрометр Xevo TQ-XS |
от 2 до 2048 |
Скорость сканирования, а.е.м./с, не менее: - масс-спектрометр Xevo TQD |
10000 |
- масс-спектрометр Xevo TQ-S Micro |
20000 |
- масс-спектрометр Xevo TQ-XS |
20000 |
Разрешение (на половине высоты), а.е.м., не менее |
1,00 |
Таблица 3 - Технические характеристики хромато-масс-спектрометров
Наименование параметра |
Значение |
Потребляемая мощность, В •А, не более: - хроматограф Waters Acquity UPLC |
100 |
- масс-спектрометр Xevo TQD |
900 |
- масс-спектрометр Xevo TQ-S Micro |
900 |
- масс-спектрометр Xevo TQ-XS |
1100 |
Габаритные размеры (длинахширинахвысота), мм, не более: - хроматограф Waters Acquity UPLC |
292х610х206 |
- масс-спектрометр Xevo TQD |
356х930х600 |
- масс-спектрометр Xevo TQ-S Micro |
356х930х600 |
- масс-спектрометр Xevo TQ-XS |
610х995х707 |
Масса, кг, не более: - хроматограф Waters Acquity UPLC |
15,6 |
- масс-спектрометр Xevo TQD |
100 |
- масс-спектрометр Xevo TQ-S Micro |
101 |
- масс-спектрометр Xevo TQ-XS |
170 |
Условия эксплуатации: температура окружающего воздуха, °С |
от +15 до +25 |
относительная влажность (без конденсации), % |
от 20 до 80 |
напряжение питания сети, В |
от 187 до 242 |
