Номер по Госреестру СИ: 67129-17
67129-17 Хроматографы жидкостные
(Waters)
Назначение средства измерений:
Хроматографы жидкостные Waters предназначены для количественного химического анализа широкого спектра органических и неорганических жидких образцов и материалов.
Аналитический паспорт типа средства измерений
67129-17 — Хроматографы жидкостные
Waters
Фирма "Waters Corporation"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
51
организаций83
владельцев2
версий1 111
Всего поверок
по агрегатам с 2010 года
120
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
51
Организаций-поверителей
эффективное число: 8
83
Владельцев СИ
эффективное число: 13.5
485
Экземпляров СИ
по агрегатам владельцев / организаций
78.7%
Периодические поверки
первичные: 12.7%
0.09%
Непригодность
1 извещений
76.2%
Поверки юрлиц
доля в общем объёме
5 701 ₽
Средневзвешенная цена
медиана: 5 329 ₽
100%
Покрытие ценами
расчётный известный объём: 1 302 075 ₽
2 019,9 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 249
Концентрация поверителей
HHI; доля топ-5: 59.5%
743
Концентрация владельцев
HHI; доля топ-5: 51.1%
34
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
10
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 111 поверок; пик пришёлся на 2025 год (232).
- Последний завершённый год показал рост на 28.9% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 30.8%.
- Рынок представлен 51 организациями; концентрация низкая (HHI 1249), доля топ-5 — 59.5%.
- В базе найдено 83 владельцев и 485 экземпляров СИ; доля пяти крупнейших владельцев — 51.1%.
- Средневзвешенная цена поверки — 5 701 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 302 075 руб.
- Доля извещений о непригодности составляет 0.09% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 019,9 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 232
Долгосрочный CAGR: 30.8%
Активных версий: 1
Ценовой диапазон: 4 534–6 759 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 96 | 198 | 2,06 |
| ООО "АкваХром" | Юридические лица | 58 | 61 | 1,05 |
| АО "ГЕНЕРИУМ" | Юридические лица | 43 | 69 | 1,60 |
| Акционерное общество "ГЕНЕРИУМ" | Юридические лица | 26 | 45 | 1,73 |
| ОАО "Фармстандарт-УфаВита" | Юридические лица | 25 | 55 | 2,20 |
| АО "ВАЛЕНТА ФАРМ" | Юридические лица | 20 | 62 | 3,10 |
| Акционерное общество "ГЕДЕОН РИХТЕР-РУС" | Юридические лица | 17 | 19 | 1,12 |
| юр.лицо | Юридические лица | 16 | 26 | 1,63 |
| АО "Нижфарм" | Юридические лица | 11 | 24 | 2,18 |
| АО "АКРИХИН" | Юридические лица | 8 | 14 | 1,75 |
| Акционерное общество "ВЕРОФАРМ" | Юридические лица | 8 | 13 | 1,63 |
| Акционерное общество "ОРТАТ" | Юридические лица | 7 | 20 | 2,86 |
| АО "ВЕРОФАРМ" | Юридические лица | 7 | 13 | 1,86 |
| НИЖФАРМ АО | Юридические лица | 7 | 8 | 1,14 |
| АО "Р-Фарм" | Юридические лица | 7 | 7 | 1,00 |
| ООО "МАКИЗ-ФАРМА" | Юридические лица | 6 | 6 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "САНОФИ ВОСТОК" | Юридические лица | 6 | 6 | 1,00 |
| ООО "КРКА-РУС" | Юридические лица | 5 | 15 | 3,00 |
| АО "АЛСИ ФАРМА" | Юридические лица | 5 | 6 | 1,20 |
| ЗАО "ФАРМФИРМА "СОТЕКС" | Юридические лица | 4 | 11 | 2,75 |
| ООО "Генериум-Некст" | Юридические лица | 4 | 6 | 1,50 |
| ООО "Изварино Фарма" | Юридические лица | 4 | 4 | 1,00 |
| ООО "АВЗ С-П" | Юридические лица | 4 | 4 | 1,00 |
| ОАО "Фармстандарт-Лексредства" | Юридические лица | 3 | 15 | 5,00 |
| Общество с ограниченной ответственностью "ВИК - ЗДОРОВЬЕ ЖИВОТНЫХ" | Юридические лица | 3 | 5 | 1,67 |
| ФГАНУ "ФНЦИРИП ИМ. М.П. ЧУМАКОВА РАН" (ИНСТИТУТ ПОЛИОМИЕЛИТА) | Юридические лица | 3 | 5 | 1,67 |
| ООО ФКНТ | Юридические лица | 3 | 3 | 1,00 |
| АО "ОРТАТ" | Юридические лица | 3 | 3 | 1,00 |
| ЮЛ | Юридические лица | 2 | 7 | 3,50 |
| Общество с ограниченной ответственностью "ПепсиКо Холдингс" | Юридические лица | 2 | 7 | 3,50 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 73fde641-0f63-9388-4d45-9ee794e72e6a | 67129-17 | 2022-01-12 | — | актуальная |
| eb5f1335-ad21-0608-0e37-8f43bb9c2bec | 67129-17 | 2020-05-07 | 2022-01-12 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

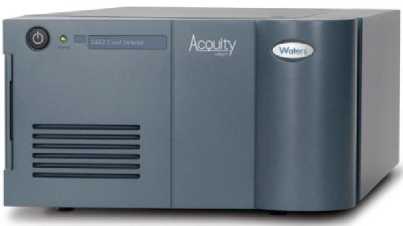

Внешний вид.
Хроматографы жидкостные
Рисунок № 1

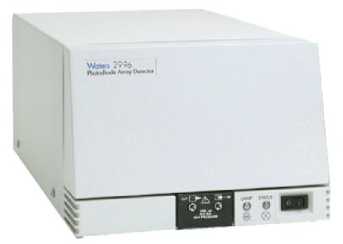

Внешний вид.
Хроматографы жидкостные
Рисунок № 2

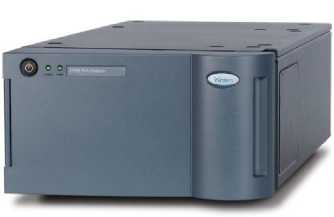

Внешний вид.
Хроматографы жидкостные
Рисунок № 3

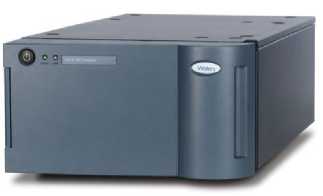

Внешний вид.
Хроматографы жидкостные
Рисунок № 4

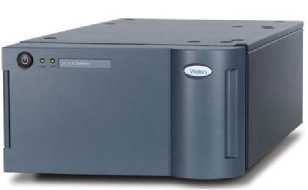

Внешний вид.
Хроматографы жидкостные
Рисунок № 5

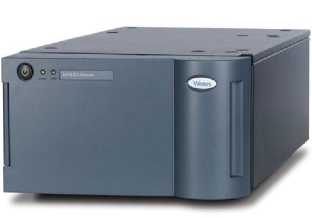

Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Внешний вид.
Хроматографы жидкостные
Рисунок № 8
Внешний вид.
Хроматографы жидкостные
Рисунок № 9
Внешний вид.
Хроматографы жидкостные
Рисунок № 10
Общие сведения
Дата публикации - 12.01.2022
Срок свидетельства - 03.04.2027
Номер записи - 158649
ID в реестре СИ - 381049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Waters, нет модификации, -, мод. Waters, Хроматограф жидкостный Waters, Без модификации, Хроматографы жидкостные Waters, Alliance, Waters Alliance e2695, Waters HPLC, Хроматограф жидкостный Waters, "Blue", мод. Waters 2998 Blue, WATERS, МОД. WATERS, Waters, мод. 2487,2489,996,2996,2998,2414, Waters HPLC 09, Waters HPLC " Breeze", Waters, мод. Waters 2489, Waters-1525 HPLC, Waters 2695
Производитель
Изготовитель - Фирма "Waters Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения
цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений.
Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 1111
Выдано извещений - 1
Кол-во периодических поверок - 874
Кол-во средств измерений - 490
Кол-во владельцев - 59
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№688 от 2017.04.03 Об утверждении типов средств измерений
№3084 от 2021.12.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Хроматографы жидкостные (Waters)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67129-17 Хроматографы жидкостные (Waters) Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
30350-12 Хроматографы жидкостные ("Люмахром") Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг») (РОССИЯ г. Санкт-Петербург) |
|
67129-17 Хроматографы жидкостные (Waters) Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
84511-22 Хроматографы жидкостные ("Люмахром") ООО "Люмэкс" (РОССИЯ г.С.-Петербург) |
|
67129-17 Хроматографы жидкостные (Waters) Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
88183-23 Хроматографы жидкостные (Люмахром-М) Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "Waters Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15311-08 05.12.2018 |
Хроматографы жидкостные, Waters HPLC Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32555-06 01.10.2011 |
Хромато-масс-спектрометры, Quattro Micro GC, GCT Premier, Autospec Premier Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33548-06 01.01.2012 |
Детекторы масс-спектрометрические для жидкостных хроматографов, ZQ 2000/4000, Quattro Micro API, Quattro Premier XE Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33657-06 01.01.2012 |
Детекторы масс-спектрометрические для жидкостных хроматографов, LCT-Premier, Q-TOF Micro, Q-TOF Premier, MALDI-Micro MX Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
42816-09 01.01.2015 |
Хроматографы жидкостные, Waters Acquity UPLC Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
42816-14 24.10.2019 |
Хроматографы жидкостные, Waters Acquity UPLC Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57239-14 25.04.2019 |
Масс-спектрометры, Xevo G2 QTof Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
65111-16 09.09.2021 |
Хромато-масс-спектрометры, Autospec Premier Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67129-17 03.04.2027 |
Хроматографы жидкостные, Waters Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68878-17 06.10.2022 |
Хромато-масс-спектрометры жидкостные тандемные, Waters Xevo Фирма "Waters Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Хроматографы жидкостные (Waters)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 36 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 6 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 37 | 0 | 34 | 0 | 29 | 0 | 29 | ||
| ООО «Поверие» (RA.RU.313216) | 65 | 12 | 4 | 61 | 0 | 64 | 4 | 60 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 19 | 6 | 0 | 19 | 0 | 19 | 0 | 19 | |
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 8 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 59 | 13 | 0 | 59 | 0 | 59 | 0 | 59 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 42 | 8 | 0 | 42 | 0 | 42 | 0 | 42 | |
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 327 | 75 | 234 | 1 | 209 | 59 | 150 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ОАО "Федеральный научно-технический центр метрологии систем экологического контроля "Инвер (RA.RU.311264) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 48 | 4 | 1 | 44 | 0 | 47 | 1 | 44 | |
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Серпуховский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 34 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 3 | 3 | 0 | 6 | 3 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 45 | 2 | 0 | 45 | 0 | 45 | 0 | 45 | |
| АО "НИЦПВ" (RA.RU.311409) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕДПОВЕРКА" (RA.RU.312386) | 14 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 16 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 162 | 51 | 41 | 121 | 0 | 116 | 36 | 80 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 13 | 13 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Хроматографы жидкостные (Waters)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4987 | 5329 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6073 | 5329 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6196 | 5329 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4279 | 5329 |
|
ФБУ Костромской ЦСМ Костромская область |
5053 | 5329 |
Программное обеспечение
В хроматографах используется внешнее программное обеспечение. Обработка результатов анализа может проводиться с помощью интегратора или с применением персонального компьютера. В составе программных обеспечений Empower, Breeze и MassLynx имеется широкий набор функций и методов обработки данных.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Empower | |
|
Идентификационное наименование ПО |
Empower |
|
Номер версии (идентификационный номер ПО) |
не ниже Empower 1 |
|
Цифровой идентификатор ПО |
- |
|
Идентификационные данные (признаки) |
Значение |
|
Breeze | |
|
Идентификационное наименование ПО |
Breeze |
|
Номер версии (идентификационный номер ПО) |
не ниже Breeze 2 |
|
Цифровой идентификатор ПО |
- |
|
MassLynx | |
|
Идентификационное наименование ПО |
MassLynx |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.1 |
|
Цифровой идентификатор ПО |
- |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе;
ГОСТ Р 53694-2009 «Продукция соковая. Определение 5-гидроксиметилфурфурола методом высокоэффективной жидкостной хроматографии»;
ГОСТ Р 53152-2008 «Продукты пищевые. Определение содержания полициклических ароматических углеводородов методом высокоэффективной жидкостной хроматографии»;
МУК 4.1.1478-03 «Определение фенола в атмосферном воздухе и воздушной среде жилых и общественных зданий методом высокоэффективной жидкостной хроматографии».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным Waters
Техническая документация фирмы-изготовителя «Waters Corporation», США.
Поверка
Поверкаосуществляется по документу МП 205-14-2016 «Хроматографы жидкостные Waters. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 октября 2016 г.
Основные средства поверки:
- стандартные образцы состава раствора антрацена в ацетонитриле с массовой концентрацией 200 мкг/см3 ГСО 8749-2006;
- стандартные образцы состава раствора иона хлорида в воде с массовой концентрацией 10 мкг/см3 ГСО 7436-98 (40А);
- кофеин безводный по фармакопейной статье ФС 42-0249-07;
- парацетамол (ацетаминофен, №(4-гидроксифенил)ацетамид) по фармакопейной статье ФС 42-0268-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на переднюю панель хроматографа.
Изготовитель
Фирма «Waters Corporation», США
Адрес: 34 Maple Street, Milford, MA 01757, USA.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия хроматографов основан на разделении пробы на индивидуальные вещества при прохождении через аналитическую колонку с последующей регистрацией их детектором и выдачей хроматограммы.
Конструктивно хроматографы жидкостные Waters (далее - хроматографы) состоят из сепарационного модуля и одного или нескольких детекторов.
В состав сепарационного модуля входят аналитические колонки, изократический или градиентный (двухкомпонентный или четырехкомпонентный) насос, автоматический или ручной дозатор, система обработки данных.
Дополнительно в состав хроматографов могут быть включены встроенный дегазатор, устройство для обмыва плунжеров, термостат и нагреватель колонок, сканнер линейчатых кодов пробирок, переключатель колонок, система фильтрации образцов и другие устройства.
Спектрофотометрические детекторы Waters 2487 и Waters 2489 и диодно-матричные детекторы Waters 996, Waters 2996 и Waters 2998 относятся к абсорбционным детекторам, принцип действия которых основан на измерении степени поглощения анализируемым веществом светового потока.
В спектрофотометрических детекторах для анализа компонентов с различными значениями максимума поглощения в данном диапазоне, возможна регистрация хроматограмм одновременно на двух различных длинах волн. В составе детекторов присутствуют эрбиевый фильтр для калибровки оптики, фильтр второго порядка для подавления нежелательных ультрафиолетовых гармоник при работе в видимой области.
Диодно-матричные детекторы позволяют анализировать вещества на нескольких длинах волн одновременно, регистрировать спектры веществ.
В дифференциальном рефрактометрическом детекторе Waters 2414 применяется термостатирование оптической системы для сведения к минимуму влияния температуры.
Многоволновой флуориметрический детектор Waters 2475 работает в широком диапазоне длин волн.
Электрохимический детектор Waters 2465 работает в трех режимах. Режим постоянного тока позволяет измерять низкие концентрации катехоламинов, сульфид-, цианид- и йодид-ионов, режим импульсного детектирования - низкие концентрации углеводов, режим сканирования потенциала рабочего электрода эффективен для исследований возможности электрохимического детектирования различных анализируемых веществ благодаря подбору оптимального значения потенциала. Детектор имеет встроенный микропроцессор для установки и программирования режимных параметров и проведения диагностики.
Работа детектора испарительного светорассеяния Waters 2424 основана на распылении элюента, поступающего из жидкостного хроматографа, вводе образовавшихся капель в газовый поток, а затем испарении подвижной фазы из поступившего аэрозоля. Если образец менее летуч, чем подвижная фаза, он остается в газовом потоке как «сухая» частица и попадает в детектор. В детекторе частицы рассеивают световой поток. Интенсивность рассеянного света зависит от массы рассеиваемых частиц.
Кондуктометрические детекторы Waters 432 и Waters 2432 можно использовать как для работы в одноколоночном варианте, так и в двухколоночном (вторая колонка - подавляющая), детекторы оснащены термостатом. Особенности конструкции малообъемной ячейки с пятью электродами уменьшают влияние емкостного сопротивления на шум детектора и позволяют работать с микроколонками.
Детекторы Waters 2489, Waters 2998, Waters 2414, Waters 2475, Waters 2424 имеют две модификации Blue и Platinum, различающиеся по габаритным размерам, массе и цвету.
Хроматографы могут комплектоваться изократическими (Waters 610, Waters 510, Waters 515, Waters 1515) и градиентными (Waters 600, Waters 600E, Waters 616, Waters 626, Waters 1525, Waters 1525m, Waters 1525EF, Waters 2525BGM, Waters 2545BGM, Waters 2535QGM, Waters 2545QGM, 2555QGM, Waters Acquity Arc QSM-R, Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795) насосами.
Насосы управляются контроллерами и программным обеспечением, обеспечивающими стабильную подачу элюента и программирование расхода элюента в диапазонах:
- от 0,1 до 9,9 мл/мин (Waters 510, Waters 515, Waters 616, Waters 626, Waters 1515, Waters 1525);
- от 0,1 до 20,0 мл/мин (Waters 600, Waters 600E, Waters 610);
- от 0,01 до 22,5 мл/мин (Waters 1525EF);
- от 0,01 до 10,0 мл/мин (Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795);
- от 0,001 до 5,0 мл/мин (Waters Acquity Arc QSM-R, Waters 1525 m);
- от 0,1 до 150,0 мл/мин (Waters 2525BGM, Waters 2545BGM, Waters 2545QGM);
- от 0,1 до 50,0 мл/мин (Waters 2535QGM);
- от 0,1 до 300,0 мл/мин (Waters 2555QGM).
Максимальное рабочее давление:
- 17,2 МПа (Waters 2555QGM);
- 27 МПа (Waters 626);
- 34 МПа (Waters 616, Waters 1525EF, Waters 2525BGM, Waters 2545BGM, Waters 2545QGM, Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795);
- 41 МПа (Waters 510, Waters 600, Waters 600E, Waters 610, Waters 1515, Waters 1525, Waters 1525m, Waters 2535QGM);
- 65 МПа (Waters Acquity Arc QSM-R).
Двухкомпонентные градиентные насосы (Waters 1525, Waters 1525m, Waters 1525EF, Waters 2525BGM, Waters 2545BGM) и четырехкомпонентные градиентные насосы (Waters 600, Waters 600E, Waters 2535QGM, Waters 2545QGM, Waters 2555QGM, Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795, Waters Acquity Arc QSM-R) позволяют создавать до 11 градиентных профилей.
Хроматографы могут комплектоваться автоматическими дозаторами Waters 717plus, Waters 2707, Waters 2777, Waters 2747, Waters 2757, Waters 2467, Waters Acquity Arc FTN-R.
Общий вид детекторов представлен на рисунках 1 - 7.
Пломбирование хроматографов жидкостных Waters не предусмотрено.
а)
б)
Рисунок 1 - Общий вид спектрофотометрических детекторов Waters 2487 (а), Waters 2489 Platinum (б) и Waters 2489 Blue (в)
б)
в)
Рисунок 2 - Общий вид диодно-матричных детекторов Waters 996 (а), Waters 2996 (б), Waters 2998 Platinum (в) и Waters 2998 Blue (г)
а)
б)
Рисунок 3 - Общий вид рефрактометрических детекторов Waters 2414 Platinum (а)
и Waters 2414 Blue (б )
а)
б)
Рисунок 4 - Общий вид флуориметрических детекторов Waters 2475 Platinum (а) и Waters 2475 Blue (б )
а)
а)
Рисунок 5 - Общий вид электрохимического детектора Waters 2465
б)
Рисунок 6 - Общий вид детекторов испарительного светорассеяния Waters 2424 Platinum (а) и Waters 2424 Blue (б )
б)
Рисунок 7 - Общий вид кондуктометрических детекторов Waters 432 (а), Waters 2432 (б)
Таблица 9 - Комплектность хроматографа жидкостного Waters
|
Наименование |
Обозначение |
Количество |
|
хроматограф жидкостный Waters: - сепарационный модуль (модели Waters 2690, Waters 2695, Waters 2790, Waters 2795 или Waters e2795); |
по заказу | |
|
- абсорбционные детекторы Waters 2487, Waters 2489, Waters 996, Waters 2996, Waters 2998; |
по заказу | |
|
- рефрактометрические детекторы Waters 2414; |
по заказу | |
|
- флуориметрические детекторы Waters 2475; |
по заказу | |
|
- электрохимические детекторы Waters 2465; |
по заказу |
|
Наименование |
Обозначение |
Количество |
|
- детекторы испарительного светорассеяния Waters 2424; |
по заказу | |
|
- кондуктометрические детекторы Waters 432, Waters 2432 |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 205-14-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики детекторов абсорбционных Waters 2487, Waters 2489, Waters 2489 Platinum и Waters 2489 Blue, Waters 996, Waters 2996, Waters 2998, Waters 2998 Platinum и Waters 2998 Blue
|
Наименование характеристики |
Значение |
|
Диапазон длины волны, нм Waters 2487, Waters 2489 |
от 190 до 700 |
|
Waters 996, Waters 2996, Waters 2998 |
от 190 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала (одноволновой режим, скорость подачи элюента 1 мл/мин, 254 нм, постоянная времени 1 с), е.о.п., не более Waters 2487, Waters 2489 |
6-10"5 |
|
Waters 996, Waters 2996, Waters 2998 |
8-10"5 |
|
Дрейф нулевого сигнала (одноволновой режим, скорость подачи элюента 1 мл/мин, 254 нм, постоянная времени 1 с)), е. о. п./ч, не более Waters 2487, Waters 2489 |
1-10"2 |
|
Waters 996, Waters 2996, Waters 2998 |
1-10"2 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 2487, Waters 2489, Waters 996, Waters 2996, Waters 2998 при автоматическом дозировании 20 мкл контрольного раствора антрацена (1 мг/дм3), %: - по площади пика |
1,5 |
|
- по времени удерживания |
1,0 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 2487, Waters 2489, Waters 996, Waters 2996, Waters 2998 за 8 часов непрерывной работы, %: - по площади пика |
±2,0 |
|
- по времени удерживания |
±2,0 |
|
Предел детектирования по антрацену, г/см3, не более Waters 2487, Waters 2489 |
1-10"9 |
|
Waters 996, Waters 2996, Waters 2998 |
2-10"9 |
Таблица 3 - Метрологические характеристики детекторов рефрактометрических Waters 2414
Platinum и Waters 2414 Blue
|
Наименование характеристики |
Значение |
|
Диапазон измерений показателя преломления, ед. рефр. |
от 1,00 до 1,75 |
|
Уровень флуктуационных шумов нулевого сигнала (скорость подачи элюента 1 мл/мин, постоянная времени 1 с), ед. рефр., не более |
2-10"8 |
|
Наименование характеристики |
Значение |
|
Дрейф нулевого сигнала (скорость подачи элюента 1 мл/мин, постоянная времени 1 с), ед. рефр./ч, не более |
1-10-5 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 2414 при автоматическом дозировании 10 мкл контрольного раствора кофеина (2000 мг/дм3), %:
|
1,5 1,0 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 2414 за 8 часов непрерывной работы, %:
|
±2,0 ±2,0 |
|
Предел детектирования по кофеину, г/см3, не более |
1-10-6 |
Таблица 4 - Метрологические характеристики детекторов флуориметрических Waters 2475
Platinum и Waters 2475 Blue
|
Наименование характеристики |
Значение |
|
Диапазон длин волн возбуждения/эмиссии, нм |
от 200 до 890/ от 210 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала (скорость подачи элюента 1 мл/мин, постоянная времени 1 с), мВ, не более |
50 |
|
Дрейф нулевого сигнала (скорость подачи элюента 1 мл/мин, постоянная времени 1 с), мВ/ч, не более |
100 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 2475 при автоматическом дозировании 10 мкл контрольного раствора антрацена (0,1 мг/дм3), %:
|
1,5 1,0 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 2475 за 8 часов непрерывной работы, %:
|
±2,0 ±2,0 |
|
Предел детектирования по антрацену, г/см3, не более |
1-10-11 |
Таблица 5 - Метрологические характеристики детектора электрохимического Waters 2465
|
Наименование характеристики |
Значение |
|
Диапазон измерений тока, А |
от 1-10-11 до 2-10-4 |
|
Режим DC | |
|
Режим Pulse |
от 1-10-8 до 2-10-4 |
|
Режим Scan |
от 1-10-8 до 2-10-4 |
|
Уровень флуктуационных шумов нулевого сигнала ( режим DC, полярность +, потенциал 0,65 В, диапазон 500 нА, скорость потока элюента 1 мл/мин), нА, не более |
1 |
|
Дрейф нулевого сигнала (режим DC, полярность +, потенциал 0,65 В, диапазон 500 нА, скорость потока элюента 1 мл/мин) нА/ч, не более |
10 |
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 2465 при автоматическом дозировании 20 мкл контрольного раствора ацетаминофена (0,1 мг/дм3), %:
|
2,0 2,0 |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 2465 за 8 часов непрерывной работы, %:
|
±5,0 ±3,0 |
|
Предел детектирования по ацетаминофену, г/см3, не более |
5-10-11 |
Таблица 6 - Метрологические характеристики детекторов испарительного светорассеяния Waters 2424 Platinum и Waters 2424 Blue
|
Наименование характеристики |
Значение |
|
Диапазон температур испарения пробы, °С |
от комнатной до +100 |
|
Уровень флуктуационных шумов нулевого сигнала, ед. светорас., не более |
1-10-1 |
|
Дрейф нулевого сигнала, ед. светорас./ч, не более |
1-10-3 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 2424 при автоматическом дозировании 10 мкл контрольного раствора ацетаминофена (250 мг/дм3), %:
|
О О |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 2424 за 8 часов непрерывной работы, %:
|
±5,0 ±3,0 |
|
Предел детектирования по ацетаминофену, г/см3, не более |
1-10-6 |
Таблица 7 - Метрологические характеристики детекторов кондуктометрических Waters 432, Waters 2432
|
Наименование характеристики |
Значение |
|
Диапазон измерений электропроводности, мкСм/см |
от 0 до 10000 |
|
Уровень флуктуационных шумов нулевого сигнала, мкСм/см, не более |
5-10-3 |
|
Дрейф нулевого сигнала, (мкСм/см)/ч, не более |
4-10-1 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа с детектором Waters 432, Waters 2432 при автоматическом дозировании 20 мкл контрольного раствора хлорид-иона (10 мг/дм3), %: - по площади пика |
2,0 |
|
- по времени удерживания |
2,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого значения относительного изменения выходного сигнала хроматографа с детектором Waters 432, Waters 2432 за 8 часов непрерывной работы, %:
|
±5,0 ±3,0 |
|
Предел детектирования по хлорид-иону, г/см3, не более |
5-10-8 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В-А, не более: | |
|
- детекторы абсорбционные: Waters 2487 |
145 |
|
Waters 2489 Platinum, Waters 2998 Platinum |
185 |
|
Waters 2489 Blue, Waters 2998 Blue |
195 |
|
Waters 996, Waters 2996 |
100 |
|
- детекторы рефрактометрические Waters 2414 Platinum, Waters 2414 Blue |
145 |
|
- детекторы флуориметрические Waters 2475 Platinum, Waters 2475 Blue |
280 |
|
- детектор электрохимический Waters 2465 |
200 |
|
- детекторы испарительного светорассеяния Waters 2424 Platinum, Waters 2424 Blue |
200 |
|
-детекторы кондуктометрические Waters 432 |
200 |
|
Waters 2432 |
160 |
|
Габаритные размеры и масса хроматографов зависят от комплектации приборов. | |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, % |
до 80 |
