Наименование преобразователя

Функции преобразователя

Вид выходного сигнала

Преобразователи измерительные разделительные ЕТ-301

Преобразование и гальваническое разделение сигнала с ТС

Непрерывный сигнал силы постоянного тока или напряжения постоянного тока, линейно зависящий от значения температуры ТС

Преобразователи измерительные разделительные взрывозащищенные ЕТ 321

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7321

Преобразователи измерительные разделительные взрывозащищенные ЕТ 322

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7322

Преобразователи измерительные разделительные ЕТ-301 М

Цифровой сигнал (последовательный интерфейс RS-485), линейно зависящий от значения температуры ТС

Преобразователи измерительные разделительные взрывозащищенные ЕТ381

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7381

Преобразователи измерительные разделительные взрывозащищенные ЕТ383

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7383

Преобразователи измерительные разделительные ЕТ-302

Преобразование и гальваническое разделение сигнала с термопар

Непрерывный сигнал силы или напряжения постоянного тока, линейно зависящий от значения температуры термопары

Преобразователи измерительные разделительные взрывозащищенные ЕТ341

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7341

Преобразователи измерительные разделительные ЕТ-420

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА

Непрерывный сигнал силы или напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные ЕТ 422

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА

Непрерывный сигнал силы постоянного тока

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7422

Преобразователи измерительные разделительные взрывозащищенные ЕТ424

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной напряжения постоянного тока в диапазоне от 0 до 10 В

Непрерывный сигнал напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7424

Преобразователи измерительные разделительные взрывозащищенные ЕТ431

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Непрерывный сигнал силы или напряжения постоянного тока

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7431

Преобразователи измерительные разделительные взрывозащищенные ЕТ 421

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7421

Преобразователи измерительные разделительные ЕТ-420М

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные ЕТ481

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА или напряжения постоянного тока в диапазоне от 0 до 10 В

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7481

Преобразователи измерительные разделительные взрывозащищенные ЕТ 482

Измерение, преобразование и гальваническое разделение непрерывных сигналов, представленных величиной силы постоянного тока в диапазоне от 0 до 20 мА

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7482

Преобразователи измерительные разделительные взрывозащищенные ЕТ461

Измерение, преобразование и гальваническое разделение непрерывных сигналов,

Непрерывный сигнал силы постоянного тока и цифровой

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7461

представленных величиной силы постоянного тока в диапазоне от 0/4 до 20 мА, прием цифрового сигнала по HART-протоколу

сигнал (последовательный интерфейс RS-485, HART-протокол)

Преобразователи измерительные разделительные взрывозащищенные ЕТ491

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7491

Преобразователи измерительные разделительные взрывозащищенные ЕТ382

Преобразование и гальваническое разделение сигналов с термопар или ТС

Цифровой сигнал (последовательный интерфейс RS-485)

Преобразователи измерительные разделительные взрывозащищенные повышенной надежности ЕТ 7382

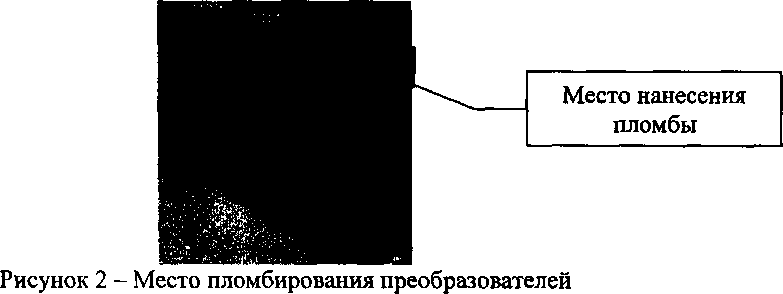

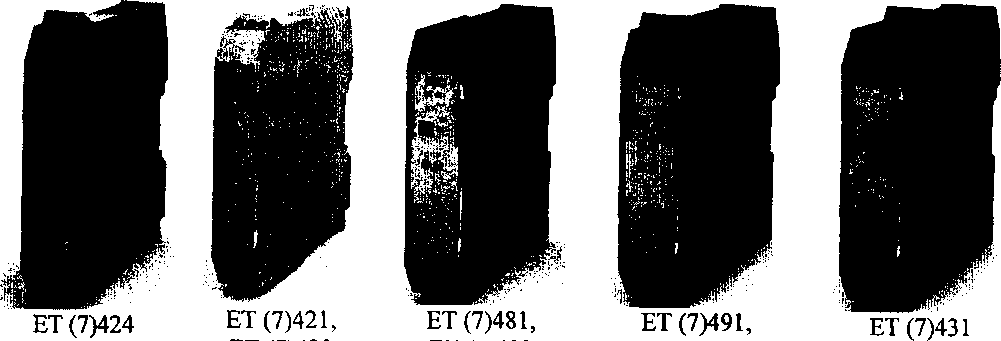

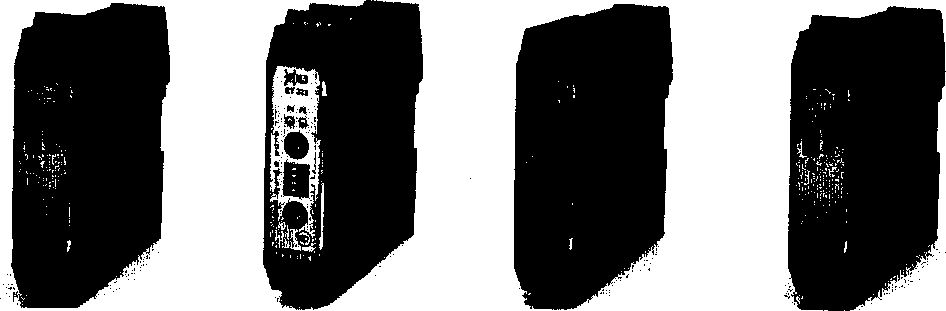

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

ЕТ-301 М (ПО преобразователя ЕТ-301М)

ЕТ (7)381 (ПО преобразователей ЕТ 381, ЕТ 7381)

ЕТ (7)383 (ПО преобразователей ЕТ 383, ЕТ 7383)

ЕТ (7)382 (ПО преобразователей ЕТ 382, ЕТ 7382)

ЕТ-420М (ПО преобразователя ЕТ-420М)

ЕТ (7)481 (ПО преобразователей ЕТ 481, ЕТ 7481)

ЕТ (7)482 (ПО преобразователей ЕТ 482, ЕТ 7482)

ЕТ (7)491 (ПО преобразователей ЕТ 491, ЕТ 7491)

Номер версии

(идентификационный номер) ПО

02.00 (ПО преобразователя ЕТ-301 М)

01.02 (ПО преобразователей ЕТ 381, ЕТ 7381)

01.01 (ПО преобразователей ЕТ 383, ЕТ 7383)

01.00 (ПО преобразователей ЕТ 382, ЕТ 7382)

01.00 (ПО преобразователей ЕТ-420М)

02.00 (ПО преобразователей ЕТ 481, ЕТ 7481)

01.02 (ПО преобразователей ЕТ 482, ЕТ 7482)

01.03 (ПО преобразователей ЕТ491, ЕТ 7491)

Наименование характеристики

Значение

ЕТ-301

ЕТ-301М

ЕТ 7321 (ЕТ 321)

ЕТ 7322 (ЕТ 322)

ЕТ7381 ЕТ7383 (ЕТ 381) (ЕТ383)

1 Диапазоны измеряемых температур в соответствии с типом ТС, °C:

• - М

• - n(Pt)

от -50 до +150 от -50 до +150, от 0 до +5

00

2 Диапазоны выходных сигналов силы постоянного тока, мА:

• -  I

• -  II

от 0 до 20 от 4 до 20

—

от 0 до 20 от 4 до 20

—

3 Диапазоны выходных сигналов напряжения постоянного тока, В:

• -  I

• -  II

от 0 до 10 от 2 до 10

—

от 0 до 10 от 2 до 10

—

4 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровой код

±0,10

±0,20

±0,10

±0,10

±0,10

±0,10

±0,10

±0,10

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровой код

±0,30

±0,40

±0,20

±0,15

±0,15

±0,15

±0,15

±0,15

6 Коэффициент подавления помехи общего вида, дБ, не менее

100

-

100

7 Время преобразования, с, не более

-

5

-

-

5

8 Напряжение гальванического разделения между входом и выходом, В

1500

9 Средний срок службы, лет, не менее

10

10 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000*)

11 Диапазон напряжения питания постоянного тока, В

от 20 до 30

12 Время нарастания/спада, с, не более

-

-

1

1

-

13 Потребляемая мощность, Вт, не более

3,0

1,5

14 Габаритные размеры, мм, не более

22,5x99,0x115,0

22,5x109,0x114,5

• 22.5 х 104,Ох

• 114.5

17,5х 104,0х 114,5

15 Масса, кг, не более

0,2

0,3

Примечание - * Для преобразователей ЕТ 321, ЕТ 322, ЕТ 381, ЕТ 383

Наименование характеристики

Значение

ЕТ-302

ЕТ 7341 (ЕТ 341)

1 Диапазоны измеряемых температур в соответствии с типом применяемой термопары, °C:

• - К

• - L

• - S

от 0 до +900 от 0 до +800 от 0 до +1600

от 0 до +900 от 0 до +800 от 0 до +1600

2 Диапазоны выходных сигналов силы постоянного тока, мА:

• - I

• -  II

от 0 до 20 от 4 до 20

от 0 до 20

от 4 до 20

3 Диапазоны выходных сигналов напряжения постоянного тока, В:

• -  I

• -  II

от 0 до 10 от 2 до 10

от 0 до 10 от 2 до 10

4 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

- в силу постоянного тока

±0,10

±0,10 (±0,50 - для термопары

- в напряжение постоянного тока

±0,20

типа S) ±0,10 (±0,50-для термопары типа S)

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

±0,30

±0,40

±0,15 (±0,75 - для термопары типа S)

±0,15 (±0,75 - для термопары типа S)

6 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, °C

±5

±5

7 Коэффициент подавления помехи общего вида, дБ, не менее

100

100

8 Время нарастания/спада, с, не более

1

1

9 Входное сопротивление, МОм, не менее

1

1

10 Напряжение гальванического разделения между входом и выходом, В

1500

1500

11 Средний срок службы, лет, не менее

10

10

12 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000*)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

от 20 до 30

14 Потребляемая мощность, Вт, не более

3,0

3,0

15 Габаритные размеры, мм, не более

22,5x99,0x115,0

22,5x109,0x114,5

16 Масса, кг, не более

0,2

0,3

Примечание - * Для преобразователи ЕТ 341

Наименование характеристики

Значение

ЕТ420

ЕТ420М

ЕТ7481 (ЕТ481)

1 Диапазоны входных сигналов: - силы постоянного тока, мА

от 0 до 22

от 0 до 22

от 0 до 22

- напряжения постоянного тока, В

-

от 0 до 11

от 0 до 11

2 Диапазоны выходных сигналов:

- напряжения постоянного тока, В

от 0 до 11

_

- силы постоянного тока, мА

от 0 до 22

-

-

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

- в силу постоянного тока

±0,10

- в напряжение постоянного тока

±0,20

-

-

- в цифровую величину

-

±0,05

±0,05

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -20 до +60 °C), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,30

±0,40

±0,15

±0,075

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до +60 °C), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

-

±0,15

±0,15*

6 Коэффициент подавления помехи общего вида, дБ, не менее

-

100

100

7 Коэффициент подавления помехи нормального вида, дБ, не менее

-

40

40

8 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

-

1,0

1,0

9 Входное сопротивление при измерении силы постоянного тока, Ом, не более

-

-

100

10 Время преобразования, с, не более

-

5

5

11 Время установления выходного сигнала, мс, не более

10

-

-

12 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

13 Средний срок службы, лет, не менее

10

14 Среднее время наработки на отказ, ч, не менее

120 000

120 000 (80 000**)

15 Диапазон напряжения питания постоянного тока, В

от 20 до 30

16 Потребляемая мощность, Вт, не более

4,0

4,0

17 Габаритные размеры, мм, не более

22,5x99,0x115,0

22,5x104,0x114,5

18 Масса, кг, не более

0,2

0,3

Примечание - * Для преобразователей повышенной надежности, ** для Е^г

Г 481.

Наименование характеристики

Значение

ЕТ 7422 (ЕТ422)

ЕТ 7431 (ЕТ 431)

ЕТ 7424 (ЕТ 424)

ЕТ 7482 (ЕТ 482)

ЕТ 7491 (ЕТ 491)

1 Диапазон входных сигналов:

• - сила постоянного тока, мА

• - напряжения постоянного тока, В

от 0 до

22; от 4,0 до

21,6

от 0 до 22; от 4,0 до 21,6

от 0 до 11

от 0 до 11

от 0 до

22

от 0 до 22; от 4,0 до 21,6

2 Диапазоны выходных сигналов:

• - сила постоянного тока, мА

• - напряжения постоянного тока, В

от 0 до

22; от 4,0 до

21,6

от 0 до 22; от 4,0 до 21,6

от 0 до 11

от 0 до 11

—

от 0 до 22; от 4,0 до 21,6

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,10

±0,10

±0,10

±0,10

±0,10

±0,05

±0,10

±0,05

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -20 до +60 °C), %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,15

±0,15

±0,15

±0,15

±0,075

±0,15

±0,075

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до +60 °C)*, %:

• - в силу постоянного тока

• - в напряжение постоянного тока

• - в цифровую величину

±0,20

±0,20

±0,20

±0,20

±0,15

±0,20

±0,15

6 Коэффициент подавления помехи общего вида, дБ, не менее

-

100

100

-

-

7 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

-

1

1

-

-

8 Входное сопротивление при измерении силы постоянного тока, Ом, не более

300

300

-

300

300

9 Время преобразования, мс, не более

10 10 10

5000

-

10 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

11 Средний срок службы, лет, не менее

10

12 Среднее время наработки на отказ, ч, не менее

120 000 (80 000**)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

14 Потребляемая мощность, Вт, не более

5,5

4,0

3,0

4,0

4,0

15 Габаритные размеры, мм, не более

17,5x109,0

х 114,5

22,5x109,0 х114,5

17,5x104,0x114,5

22,5x109,0 х114,5

16 Масса, кг, не более

0,3

Примечание - * Для преобразователей повышенной надежности, ** Для ЕТ 422, ЕТ431, ЕТ424, ЕТ 482, ЕТ491

Наименование характеристики

Значение

1 Диапазоны измеряемых температур в соответствии с типом применяемой термопары, °C:

• - К

• - L

• - S

от 0 до +900 от 0 до +800 от 0 до +1600

2 Диапазоны измеряемых температур в соответствии с типом ТС, °C:

- М

-n(Pt)

от -50 до +150 от -50 до +150, от 0 до +500

3 Пределы допускаемой основной приведенной погрешности преобразования сигнала (вход-выход), %

±0,50 - для термопары типа S; ±0,10 - для других типов датчиков

4 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации, %

±0,75 - для термопары типа S; ±0,15 - для других типов датчиков

5 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, °C

±5

6 Коэффициент подавления помехи общего вида, дБ, не менее

100

7 Напряжение гальванического разделения между входом и выходом, В

1500

8 Время преобразования, с, не более

5

9 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

1

10 Средний срок службы, лет, не менее

10

11 Среднее время наработки на отказ, ч, не менее

120 000 (80 000)*

12 Диапазон напряжения питания постоянного тока, В

от 20 до 30

13 Потребляемая мощность, Вт, не более

3,0

14 Габаритные размеры, мм, не более

22,5x104,0x114,5

15 Масса, кг, tic более

0,3

Примечание - * Для ЕТ 382

Наименование характеристики

Значение

ЕТ 7421 (ЕТ421)

ЕТ7461 (ЕТ461)

1 Диапазоны входных сигналов:

• - силы постоянного тока, мА

• - напряжения постоянного тока, В

от 0 до 22 от 4,0 до 21,6 от 0 до 5,5 от 0 до 11

от 0 до 22 от 4,0 до 21,6

2 Диапазоны выходных сигналов:

• - силы постоянного тока, мА

• - напряжения постоянного тока, В

от 0 до 22 от 4,0 до 21,6

от 0 до 11

от 0 до 22 от 4,0 до 21,6

3 Пределы доп\ скаемой основной приведенной погрешности преобразования сигнала (вход-выход), %:

±0,10 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,15 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,10

4 Пределы допускаемой приведенной погрешности I! ^образования сигнала (вход-выход) в рабе ох условиях эксплуатации (от -20 до+60 °C-, ’о

±0,15 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,30 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,15

5 Пределы допускаемой приведенной погрешности преобразования сигнала (вход-выход) в рабочих условиях эксплуатации (от -40 до+60 °C). %

±0,20 (кроме диапазона [вход от 0 до 5 мА, выход от 4 до 20 мА]);

±0,30 в диапазоне (вход от 0 до 5 мА, выход от 4 до 20 мА)

±0,20

6 Коэффици ^{1 ;} подавления помехи общего вида, дБ, не менее

100

-

7 Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее

1,0

-

8 Входное сопротивление при измерении силы постоял ного тока, Ом, не более

300

300

9 Врем я npci ■" пазования входного сигнала, мс, не более

10

-

10 Напряжение гальванического разделения между входной (искробезопасной) цепью и цепями выходного сигнала и питания, В

1500

11 Средний срок службы, лет, не менее

10

12 Среднее время наработки на отказ, ч, не менее

120 000 (80 000*)

13 Диапазон напряжения питания постоянного тока, В

от 20 до 30

14 По ; реблясмая мощность, Вт, не более

3,5                       4,0

15 Габаритные размеры, мм, не более

17,5x109,0x114,5

16 Масса, кг, не более

0,3

Примечание - * Для ЕТ 421, ЕТ 461

Наименование характеристики

Значение

Температура окружающего воздуха, °C:

- ЕТ-' И, ЕТ-302, ЕТ-420, ЕТ 321, ЕТ 322, ЕТ 341, ЕТ 381, ЕТ 382, ЕТ383. ЕТ421, ЕТ422, ЕТ424, ЕТ431, ЕТ461, ЕТ481, ЕТ482, ЕТ491

от -20 до +60

- ЕТ-301М, ЕТ-420М, ЕТ7321, ЕТ 7322, ЕТ7341, ЕТ7381, ЕТ7382, ЕТ7383, ЕТ7421, ЕТ 7422, ЕТ 7424, ЕТ7431, ЕТ7461, ЕТ 748 ЕЕТ 7482, ЕТ 7491

от -40 до +60

Макси' альни я скорость изменения температуры, °С/мин

1,0

Относи ельная в важность воздуха при +40 °C, %

до 95

Атмосферное давление, кПа

от 84 до 106,7

I Гаименование параметра

Значение для категорий взрывоопасной среды

ПА

ПВ

ПС

1 Максимальное входное (Ui) и выходное (Uo) напряжение, В:

- для Г Г 7322, ЕТ 322

10,50

- для -ЗОЕ ЕТ- '01М, ЕТ-302, ЕТ 7321, ЕТ 321, ЕТ 7341,

ЕТ34^: -Т 7 й. ^! Г 381, ЕТ 7383, ЕТ 383

6,60

- для ’   7382,1^; ’ 382

7,20

2 Мак пмальный входной (I;) и выходной (1о) ток, мА:

- для 1 Г-301, ЕТ-301М, ЕТ 7321, ЕТ 321, ЕТ 7381, ЕТ 381, ЕТ 7383. ЕТ 383

18

- для Е Г-302, ЕТ 7341, ЕТ 341

5

- для ЕТ 7382, ЕТ 382

15

- для ⁵'7322, ЕТ 322

30

3 Mai малк’ля шустимая емкость внешней цепи (Со),

Наименование параметра

Значение для категорий взрывоопасной среды

не бо г мкФ:

- для Г-301. ЕТ-301М, ЕТ 7321, ЕТ 321, ЕТ 7381, ЕТ 381, ЕТ73'7ЕТ383

150,0

50,0

3,0

- для ^: Г 7382, Ei 382

200,0

100,0

2,5

- для Г 7322, ЕТ 322

100,0

7,0

0,5

- для 1/Г-302, ЕТ 7341, ЕТ 341

200,0

100,0

3,0

4 Максимальная допустимая индуктивность внешней цепи (Lo), нс более, мГн:

- для НТ-301, ЕТ-301М, ЕТ-302, ЕТ 7321, ЕТ 321, ЕТ 7381, ЕТ 38 ЕТ 7341, ЕТ 341, ЕТ 7382, ЕТ 382, ЕТ 7383, ЕТ 383

200

100

50

- дл; Т 7322. ЕТ 322

150

100

30

Н ненова не параметра

Значение для категорий взрывоопасной среды

Цепь 1

Цепь 2

Цепь 3

ИА

ПВ

ИС

ПА

ПВ

ПС

ПА

ПВ

ПС

1 Мак 1малыюс \одное(и;)и выходе 'с (Uo) напряжение, В:

- для 'Г-420

23,3

- для ЕТ-420 М, ЕТ 7481, ЕТ 48

23,3

18,9

—

- ДЛ"’' ЕТ742Е ЕТ421

31,5

18,9

18,9

2 Ма чмаль 'ый входной (I,) и выхо, й (1о) к и . мА:

- для Г-420

64,0

- для Г-420 N2 / 7481,

ЕТ 48

64,0

1,7

—

- для ..Г 7421, ЕТ421

65,0

1,0

1

3 Максимальная допустимая емкое 1 ь внешней цепи (Со), мкФ, с более -

— дл Т-42/

0,4

0,07

0,020

- для Г-420 л 7 ЕТ 7481, ЕТ48'

0,4

0,07

0,020

0,4

0,07

0,02

-

-

-

- для Г 7421, iii 121

0,1

0,03

0,007

5,0

0,50

0,10

5

0,5

0,1

4 Мая 1 мальная допустимая индуктивность внешней цепи (Lo), ? -! н не 6o. ee:

- дл ¹ ЕЯ-420

40

20

5,0

- дл Т-42^: '> Г ЕТ7481, ЕТ 4;

40

20

5,0

500

200

30

-

-

-

- для Г742Е 7 7 421

70

10

3,0

500

200

50

500

200

50

Нан

снование параметра

Значение для категорий взрывоопасной среды

Цепь 1

Цепь 2

ПА

пв

ПС

ПА

ПВ

ПС

1

Максималын

ч’ входное (Uj) и выходное (Uo)

напря-я.-чие, В:

-

дл '■ Г 7482

^! ’ 7422, ЕТ 482, ЕТ 422

31,5

25,2

дл- Т743

■ 431

25,2

15,8

-

до /Г 74?

Г 424

18,9

—

-

до; я ЕТ 746’

ЕТ 461, ЕТ 7491, ЕТ 491

31,5

25,2

2

Максималы:

14 ВХОДНОЙ (Ii) и выходной (1о)

ток, мА:

—

для ЕТ 7482.

ЕТ 7422, ЕТ 482, ЕТ 422

65

1,10

-

дд'я ¹ Т 743Е

!■?! 131

78

35,00

-

до:; Г 7424.

’’ Г 424

1

—

-

до- Г74<Е

42 Е ЕТ 7491, ЕТ 491

65

1,1

3

М чмал¹

'.ИС1ННЯЯ емкость (Со), мкФ:

до :T74S

Г 7422, ЕТ 482, ЕТ 422

0,1

0,03

0,007

1,0

0,10

0,01

-

для ЕТ 743

/Г 431

0,2

0,05

0,020

5,0

0,70

0,10

-

для ЕТ 7424.

ТТ 424

5,0

0,50

0,10

—

—

—

-

для ЕТ 7461.

ЕТ461,ЕТ 7491, ЕТ 491

0,1

0,03

0,007

1,0

0,10

0,01

4 Маю'чмалыт; мГн:

• - до- ■ ■Т748Э

• - до    Г 743

• - Д-    Г 74.

• - дл ■ Г 74.'

и нн -вчняя индуктивность (Lo),

' ’ ■ "2. ЕТ 482, ЕТ 422

:      1ST 7491, ЕТ 491

70

50

500

70

10

10

200

10

3,0

3,0 50,0

3,0

500

40

500

200

20

200

3

5

3

Наименование^

Количество

Преобразовач

Т 1200-056-28829549-2007

1 шт.

Komi

тлект ЗИТ

1 компл.

Рук<

ВС.УСТНО

'уачации

1 экз.

Меч

лка НО1Л

1 экз.

Пас

от

1 экз.

Ког

ертш

>гвстствия

1 экз.

Кон

ВИД;

•'3 утверждения типа средств измерений

1 экз.

Тар.

1 'Й11Ы

.■Л’

1 экз.

Серв

И‘-1ЮС пр

ламчиос обеспечение

Упа(

■в ка

1 компл.

При 'ания

²⁾Сс

ЕТ?

элек

• снование , сное ПО

3, ЕТ7383.

донном нос

~о начение элемента зависит от модификации преобразователя, разователей ЕТ-301М, ЕТ-420М, ЕТ7381, ЕТ381, ЕТ7382, ЕТ382,

7381, ЕТ481, ЕТ 482, ЕТ 7482,

ЕТ 491, ЕТ 7491 поставляется на

Повс ’

осупг

■ ■ шляется ¹¹

тЕтсгствии с документом «Преобразователи серии ЕТ. Методика

повер

с» 42(v  •

^<29549-2007МП (с изменением

№1), утвержденным директором

ФБУ

’МСКИЙ

» 30.03.2016 г. Знак поверки наносится в паспорт.

Основные

■ ¹ : ва поверки приведены в таблице 14.

Таб

;ца 14

Таименованн

Основные метрологические характеристики

1

■     диапазон измерений,

с;

стваповс; ■

погрешность, класс точности,

номинальное значение

цена деления

Пр1!

ДЛЯ i

Диапазон формирования:

Д1^£(1,510^ч1_к+110-⁵1,)А

ВОЛ!

гров

силы постоянного тока

Ди =±(510’⁵ Uk+410’⁵) В

npoi

мирусмы

г 1 нА до 100 мА;

В1-1

напряжения постоянного юкаот 10 мкВ до 10 В

Тер?

зметр

Диапазон измерений

у = ±(0,25+ е.м.р.)

МНО!

и к анальный

температуры: от -50 до

ТМ

3

+200 °C

Вол

метр

Диапазон измерений

г = ±[ 0,02+0,01(иь/и_х - 1)] (на

уни

■ алып

напряжения постоянного тока

пределе 0,1 В),

циф

шВ7

^т 0,1 В до 1000 В

Г = ±[0,015+0,002(Uio(/U_x -1)]

(на пределах 1,10, 100,1000 В)

Мат

ш

-г 0,001 до 111111,100 Ом

Класс точности 0,02/2-1 О'⁶

соп;

ивления Р’

При

ючаиие - В ■>

•;.с приняты следующие обозначения:

Ai-

селыдог:

"•мой основной абсолютной погрешности измерений (воспроизведения)

СИЛ!

ПОСТОЯЛ’I

: Ди - пределы допускаемой абсолютной погрешности измерений

(во<

•оизвед''

кения постоянного тока; у - пределы допускаемой приведенной

ПО!

:ОС ГП

и рений;      X      -

измеренное      значение/100 %;

Ik-

ЛПО1ТК : 1

и ?ние силы постоянного тока,

мА; Ur - установленное значение

нап[

Л1ИЯ ПОСТ*

тока В; 1_в - значение тока, соответствующее верхней границе

уСТс'

тленного и

чзона, мА; 1_п - предел измерений силы тока, мА; Ukx - конечное

зна'

■ г 1с пределе

< ч'ний напряжения постоянного тока, В; U_x - номинальное значение

изм

'я 'мой вел

1. В; е.м.р. - единица последнего разряда выраженная в процентах от

диа;

на измс; -

Свел

”Ч О М< '

егодах) измерений

ПрИЕ

’’I в р

io эксплуатации.

Нор*

авные и

¹1 ическис документы, устанавливающие требования к

прео

1 тователм⁴'’

1 ЕТ

ОСТ 22

¹ редства измерений электрических и магнитных величин. Общие

техн!

к х кие усл<

ТУ 420‘ •»

29549-2007 Преобразователи серии ЕТ. Технические условия

Изгг гоf чтель

Акционера

Юридичесь

ество «ЭлеСи» (АО «ЭлеСи»)

ос: Россия, 634021, г.Томск, ул. Алтайская 161а

Тел: (3822) E-mail: eles*

0, 601-000, факс (3822) 499-900, 601-001 \v.ru Сайт: elesy.ru

Федера, [ьн

стан, ар' ! нации, мс

Юри ди чес: Аттестат аг

Тел. (3822). E-mail: toms

(жетное учреждение «Государственный региональный центр in и испытаний в Томской области» (ФБУ «Томский ЦСМ») сс: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17-а ации № 30113-13

86, факс (3822) 56-19-61, голосовой портал (3822) 70-02-72 ms.tomsk.ru. Сайт: tomskcsm.ru, томскцсм.рф
